DellM1000e刀片服务器

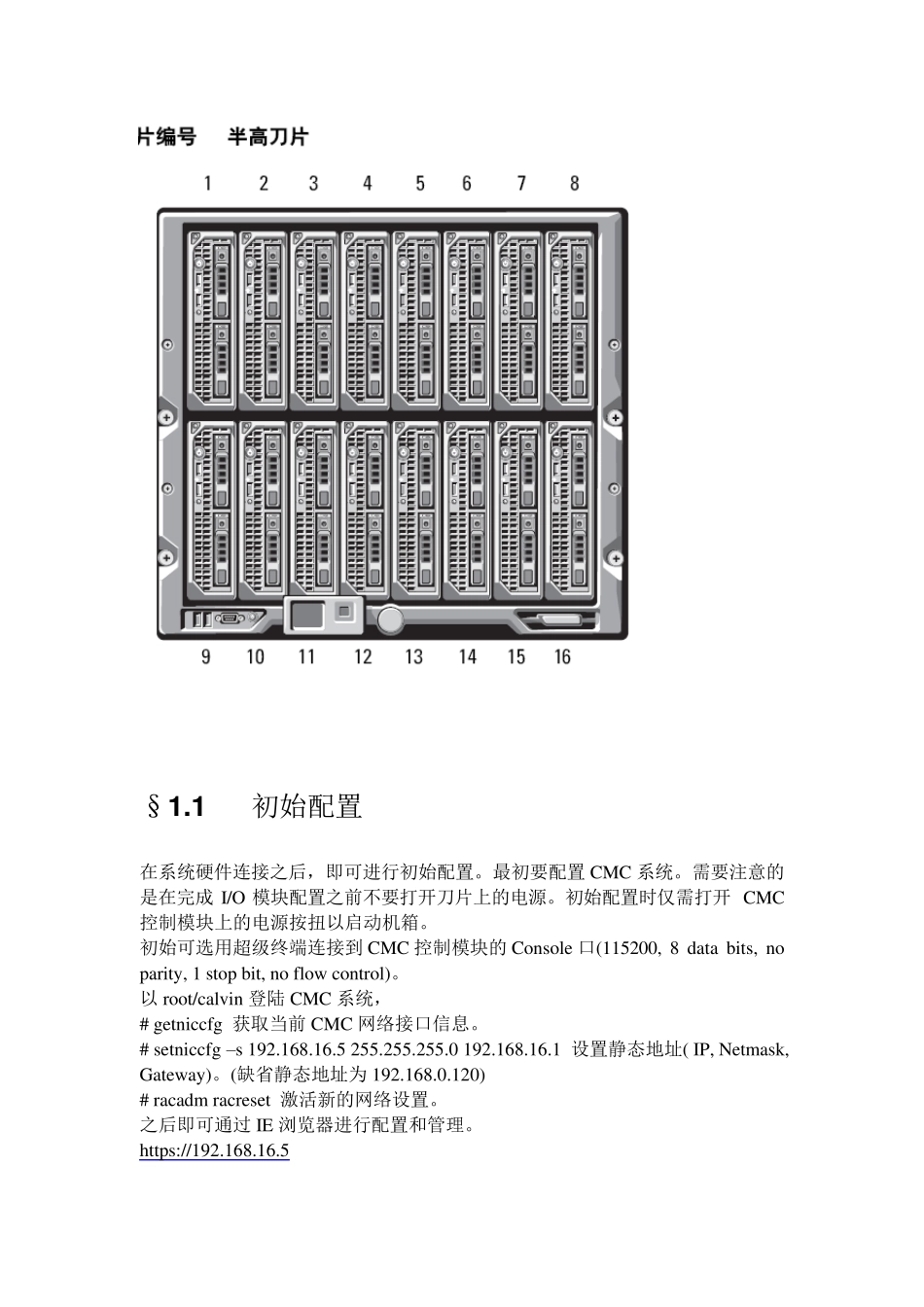

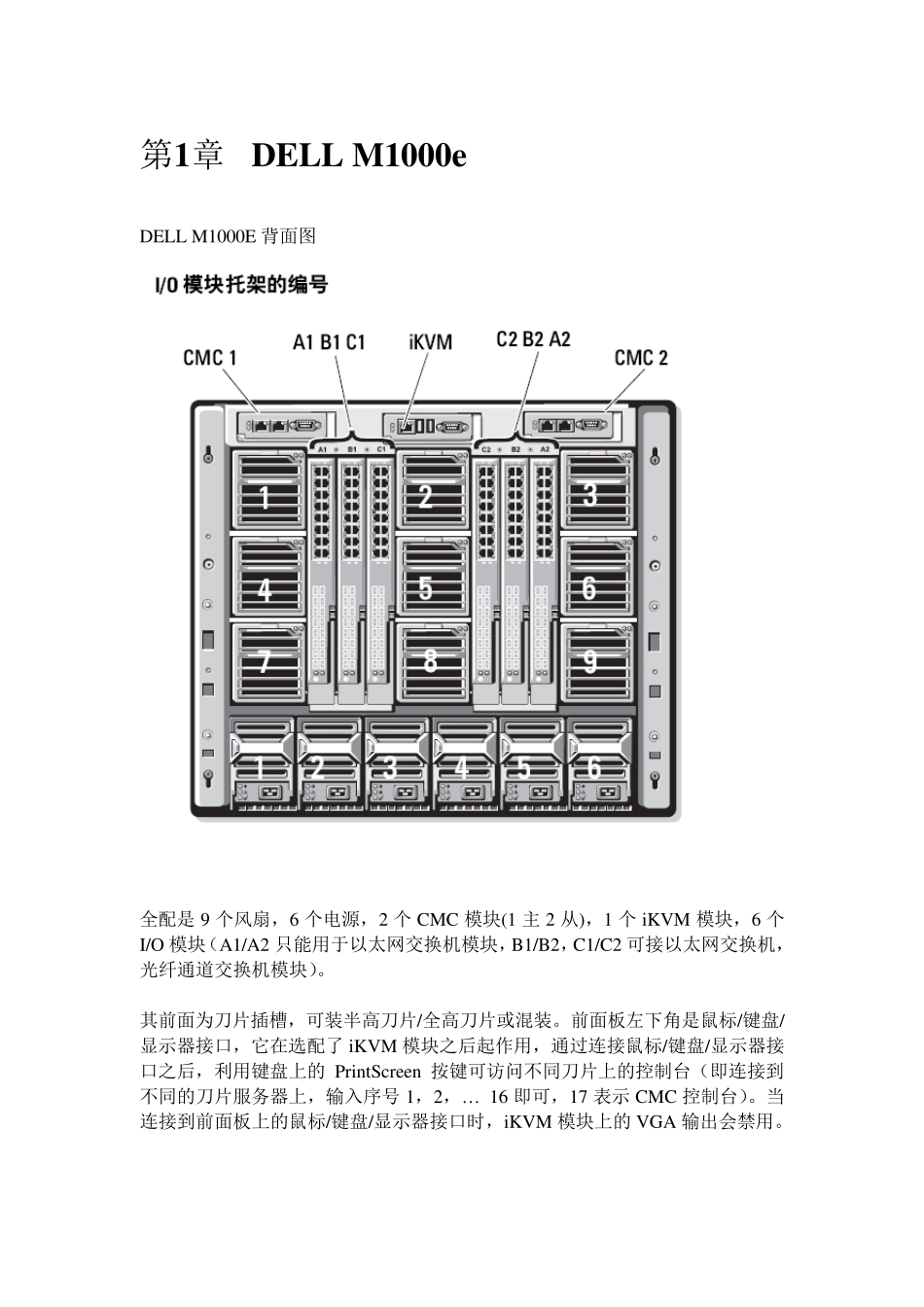

刀片服务器配置 文集 第1章 DELL M1000e DELL M1000E 背面图 全配是9 个风扇，6 个电源，2 个CMC 模块(1 主2 从)，1 个iKVM 模块，6 个I/O 模块（A1/A2 只能用于以太网交换机模块，B1/B2，C1/C2 可接以太网交换机，光纤通道交换机模块）。 其前面为刀片插槽，可装半高刀片/全高刀片或混装。前面板左下角是鼠标/键盘/显示器接口，它在选配了 iKVM 模块之后起作用，通过连接鼠标/键盘/显示器接口之后，利用键盘上的 PrintScreen 按键可访问不同刀片上的控制台（即连接到不同的刀片服务器上，输入序号 1，2，… 16 即可，17 表示 CMC 控制台）。当连接到前面板上的鼠标/键盘/显示器接口时，iKVM 模块上的 VGA 输出会禁用。 §1 .1 初始配置 在系统硬件连接之后，即可进行初始配置。最初要配置 CMC 系统。需要注意的是在完成 I/O 模块配置之前不要打开刀片上的电源。初始配置时仅需打开 CMC控制模块上的电源按扭以启动机箱。 初始可选用超级终端连接到 CMC 控制模块的 Console 口(115200, 8 data bits, no parity, 1 stop bit, no flow control)。 以 root/calvin 登陆 CMC 系统， # getniccfg 获取当前 CMC 网络接口信息。 # setniccfg –s 192.168.16.5 255.255.255.0 192.168.16.1 设置静态地址( IP, Netmask, Gateway)。(缺省静态地址为 192.168.0.120) # racadm racreset 激活新的网络设置。 之后即可通过 IE 浏览器进行配置和管理。 https://192.168.16.5 §1.2 配置 iDRAC Dell Pow erEdge M1000e 机箱背板上集成了 iKVM 以及相关的远程管理工具。Chassis Management Controller 机箱管理控制器简称 CMC，通过每个刀片服务器上集成的 Dell 远程访向控制器 (Remote Access Controller，iDRAC)，完全可以对 Dell Pow erEdge M1000e 中的每个刀片系统以及机箱进行远程监控和管理。Dell Pow erEdge 服务器的 iDRAC 功能让 IT 工作人员坐在舒适的办公室中就可以轻松地查看、监控和管理刀片服务器，配合 CMC 的远程管理与电源控制功能，从而简化各种管理任务释放更多的人力资源 CMC 的最为重要的功能是能监控 Dell Pow erEdge M1000e 中所有的刀片服务器。以刀片服务器 SLOT 插槽顺序为识别，也可以自己定义服务器的名称。点击左侧列表中的服务器，右边就会展示其具体的信息，如：电源运行情况，服务器型号及序...
