一建《机电》黄金考点案例

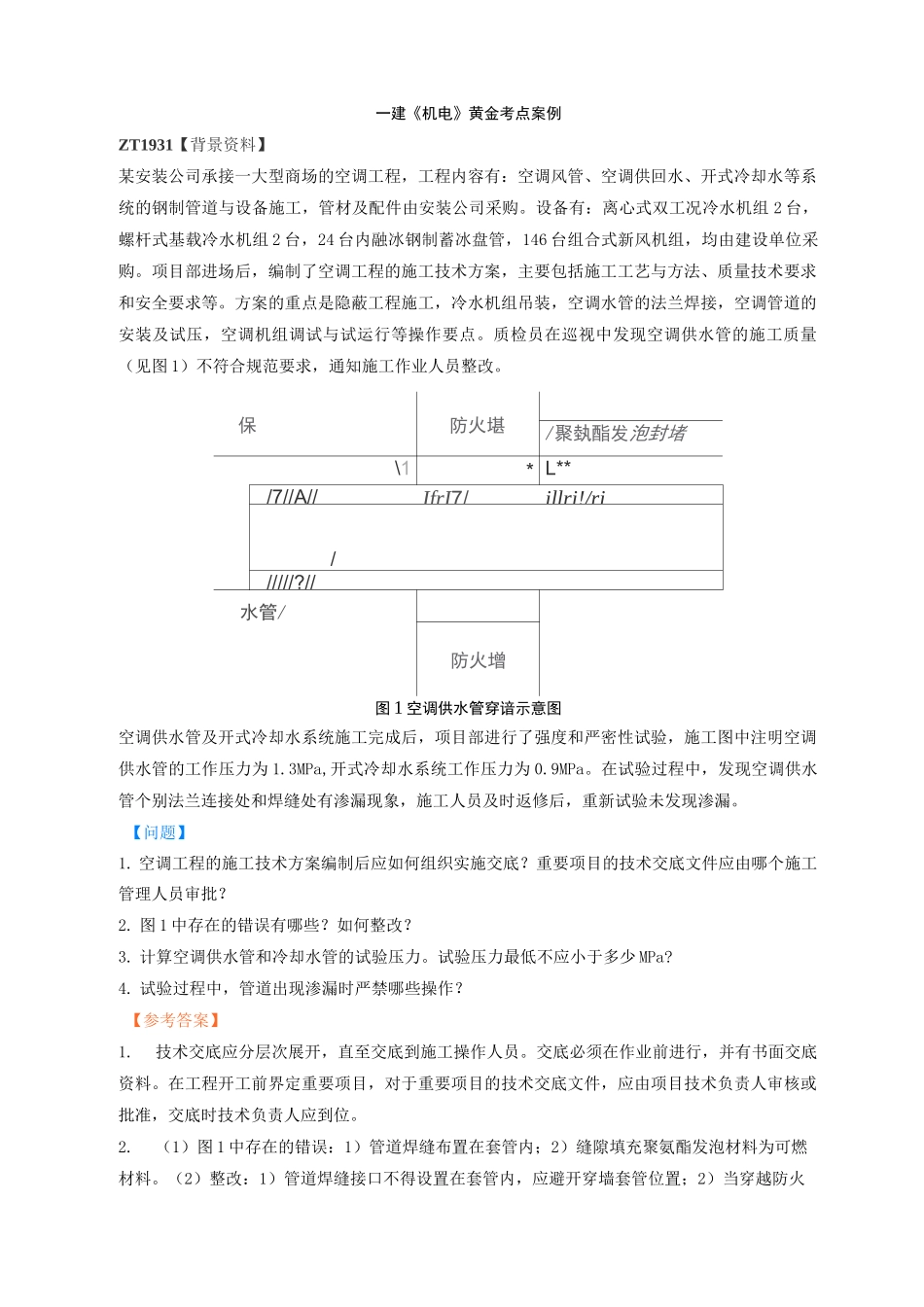

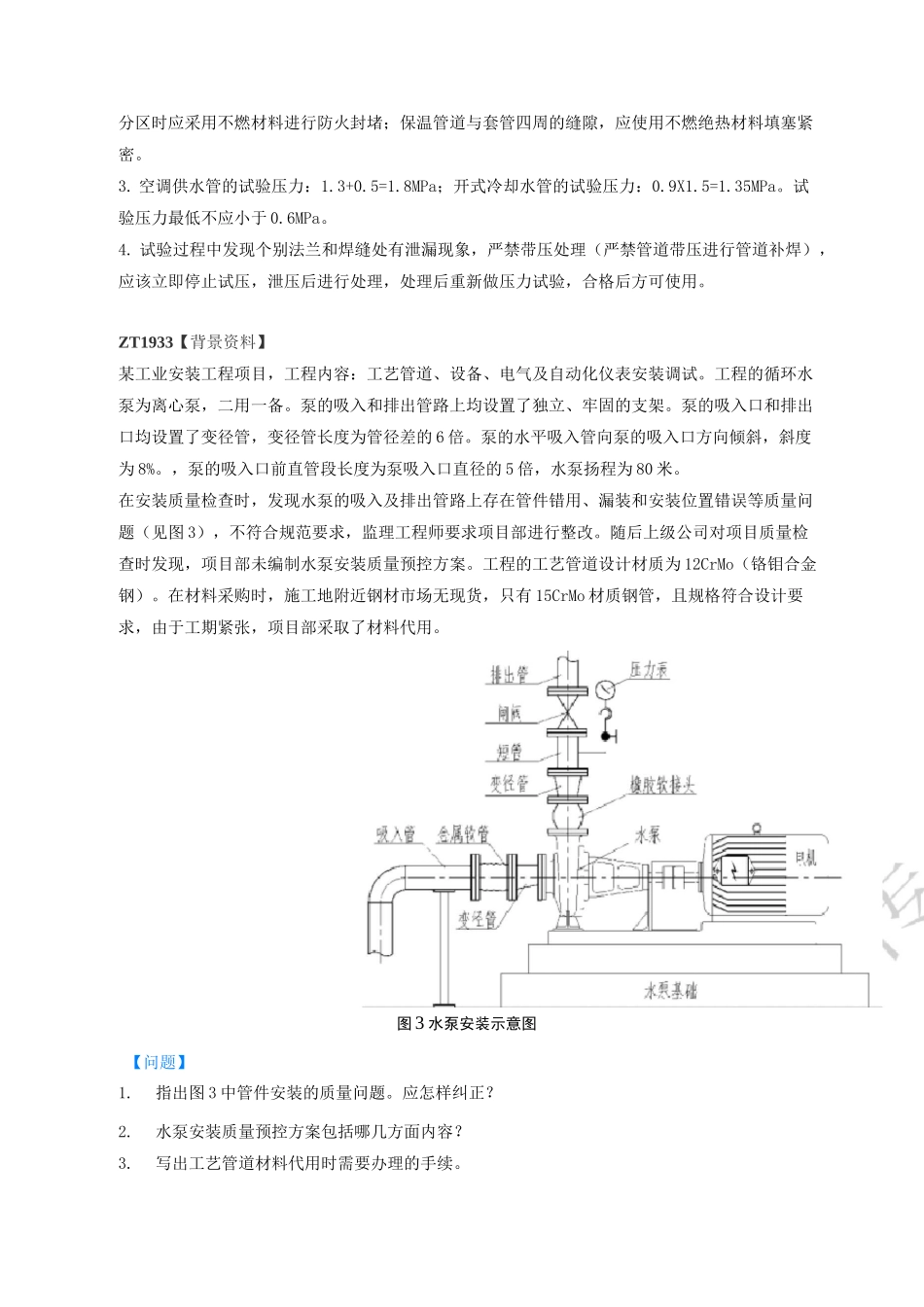

一建《机电》黄金考点案例ZT1931【背景资料】某安装公司承接一大型商场的空调工程，工程内容有：空调风管、空调供回水、开式冷却水等系统的钢制管道与设备施工，管材及配件由安装公司采购。设备有：离心式双工况冷水机组 2 台，螺杆式基载冷水机组 2 台，24 台内融冰钢制蓄冰盘管，146 台组合式新风机组，均由建设单位采购。项目部进场后，编制了空调工程的施工技术方案，主要包括施工工艺与方法、质量技术要求和安全要求等。方案的重点是隐蔽工程施工，冷水机组吊装，空调水管的法兰焊接，空调管道的安装及试压，空调机组调试与试运行等操作要点。质检员在巡视中发现空调供水管的施工质量（见图 1）不符合规范要求，通知施工作业人员整改。保防火堪/聚埶酯发泡封堵\1* L**/7//A//IfrI7/illri!/ri//////?//水管/防火增图 1 空调供水管穿谙示意图空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试验，施工图中注明空调供水管的工作压力为 1.3MPa,开式冷却水系统工作压力为 0.9MPa。在试验过程中，发现空调供水管个别法兰连接处和焊缝处有渗漏现象，施工人员及时返修后，重新试验未发现渗漏。【问题】1. 空调工程的施工技术方案编制后应如何组织实施交底？重要项目的技术交底文件应由哪个施工管理人员审批？2. 图 1 中存在的错误有哪些？如何整改？3. 计算空调供水管和冷却水管的试验压力。试验压力最低不应小于多少 MPa?4. 试验过程中，管道出现渗漏时严禁哪些操作？【参考答案】1.技术交底应分层次展开，直至交底到施工操作人员。交底必须在作业前进行，并有书面交底资料。在工程开工前界定重要项目，对于重要项目的技术交底文件，应由项目技术负责人审核或批准，交底时技术负责人应到位。2.（1）图 1 中存在的错误：1）管道焊缝布置在套管内；2）缝隙填充聚氨酯发泡材料为可燃材料。（2）整改：1）管道焊缝接口不得设置在套管内，应避开穿墙套管位置；2）当穿越防火分区时应采用不燃材料进行防火封堵；保温管道与套管四周的缝隙，应使用不燃绝热材料填塞紧密。3. 空调供水管的试验压力：1.3+0.5=1.8MPa；开式冷却水管的试验压力：0.9X1.5=1.35MPa。试验压力最低不应小于 0.6MPa。4. 试验过程中发现个别法兰和焊缝处有泄漏现象，严禁带压处理（严禁管道带压进行管道补焊），应该立即停止试压，泄压后进行处理，处理后重新做压力试验，合格后方可使用。ZT1933【背景资料】某工业安装工程项目，工程内容：...
