阀门的基本参数

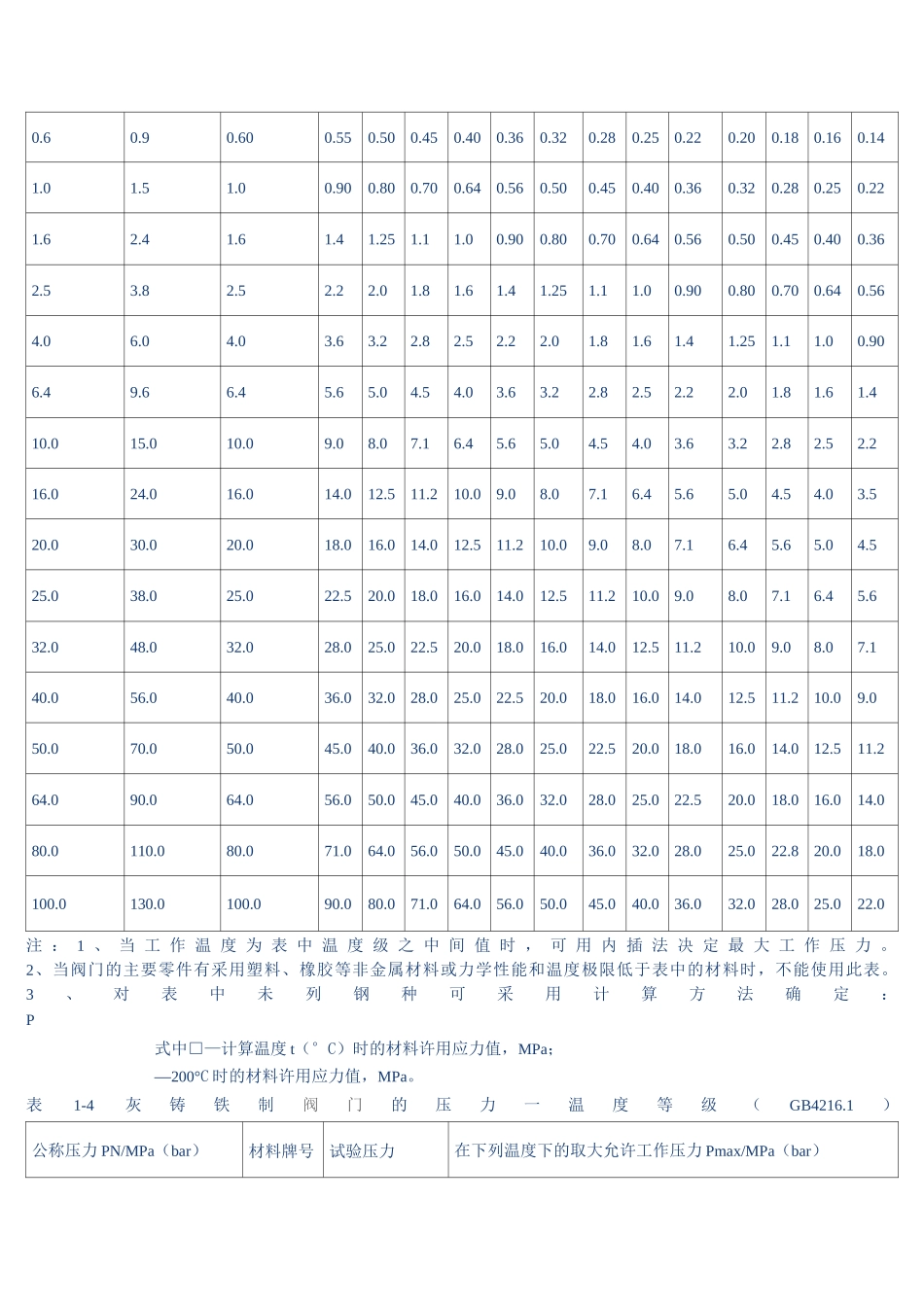

阀门的基本参数是：公称通径、公称压力、压力、温度等级以及阀门适用介质。其中一些基本参数已有国家标准和部颁标准。一、阀门的公称通径公称通径是指阀门与管道连接处通道的名义直径，用 DN 表示，在字母“DN”后紧跟一个数字标志。如公称通径 200mm 应标志为 DN200,它表示阀门规格，是阀门最主要的参数。公称通径的数值应符合国家标准《管子和管路附件的公称通径》(GB1047-90)的规定。见表 1-1.表 1-1 阀门的公称通径系列(GB1047-90)mm12345681015202532405065801001251501752002252503003504004505006007008009001000110012001300140015001600180020002200240026002800300032003400360038004000注：表中的黑体字为常用的通径。、阀门的公称压力返回页首公称压力是指与阀门的机械强度有关的设计给定压力。它是阀门在基准温度下允许的最大工作压力。公称压力用 PN 表示，它表示阀门的承载能力，是阀门最主要的性能参数。公称压力用 MPa 来度量。公称压力应符合 GB1048-90《管道原件公称压力》的规定。见表 1-2。表 1-2 阀门的公称压力系列(GB1048-90)MPa(bar)0.05(0.5)0.1(1.0)0.25(2.5)0.4(4.0)0.6(6.0)0.8(8.0)1.0(10.0)1.6(16.0)2.0(20.0)2.5(25.0)4.0(40.0)5.0(50.0)6.3(63.0)10.0(100.0)15.0(150.0)16.0(160.0)20.0(200.0)25.0(250.0)28.0(280.0)32.0(320.0)42.0(420.0)50.0(500.0)63.0(630.0)80.0(800.0)100.0(1000.0)125.0(1250.0)160.0(1600.0)200.0(2000.0)250.0(2500.0)335.0(3350.0)--、阀门的压力与温度等级返回页首当阀门工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低，阀门的工作温度和相应的最大工作压力变化表简称温压表，是阀门设计和选用的基准。我国使用的阀门压力—温度等级表 1-3至表 1-7。表 1-3 钢制阀门的压力—温度等级钢号基准温度°C工作温度 t/C10、20、25ZG200、ZG25020025030035040042543544545515CrMoZG20CrMo20032045049050051051552553554512Cr1MoV15CrMoVZG20CrMoVZG15Cr1Mo1V20032045051052053054015505605701Cr5MoZG1Cr5Mo2003253904304504704905005105205305405501Cr18Ni9TiZG1Cr18Ni9Ti1Cr18Ni12Mo2TiZG1Cr18Ni12Mo2Ti200300400480520560590610630640660675590700PN/MPaPN/MPa最大工作压力 Pmax/MPa0.10.20.100.090.080.070.060.050.050.250.40.250.220.200.180.160.140.120.110.100.0980.080.070.060.060.40.60.400.350.320.280.250.220.200.180.160.140.120.110....
