EMG选型手册

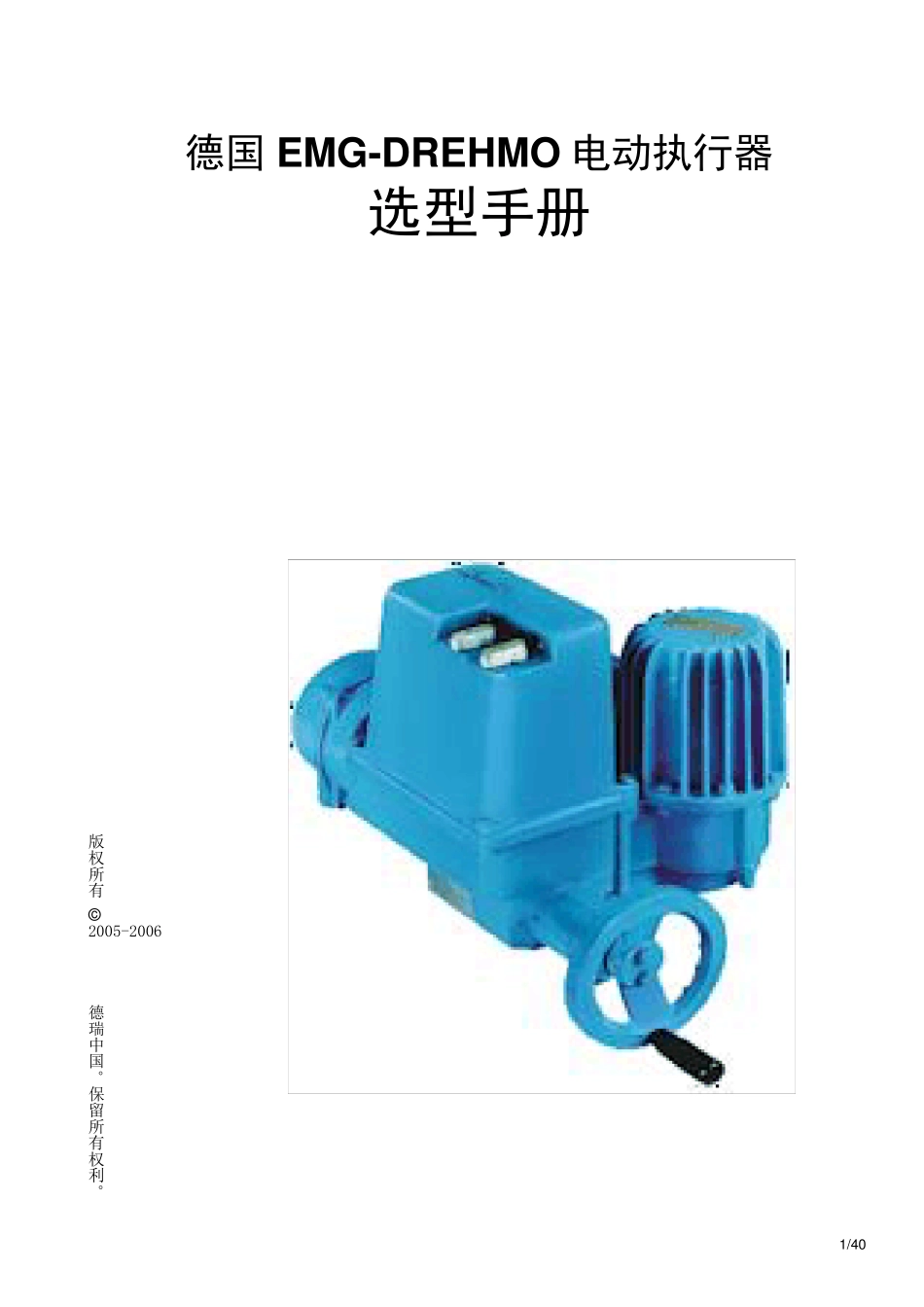

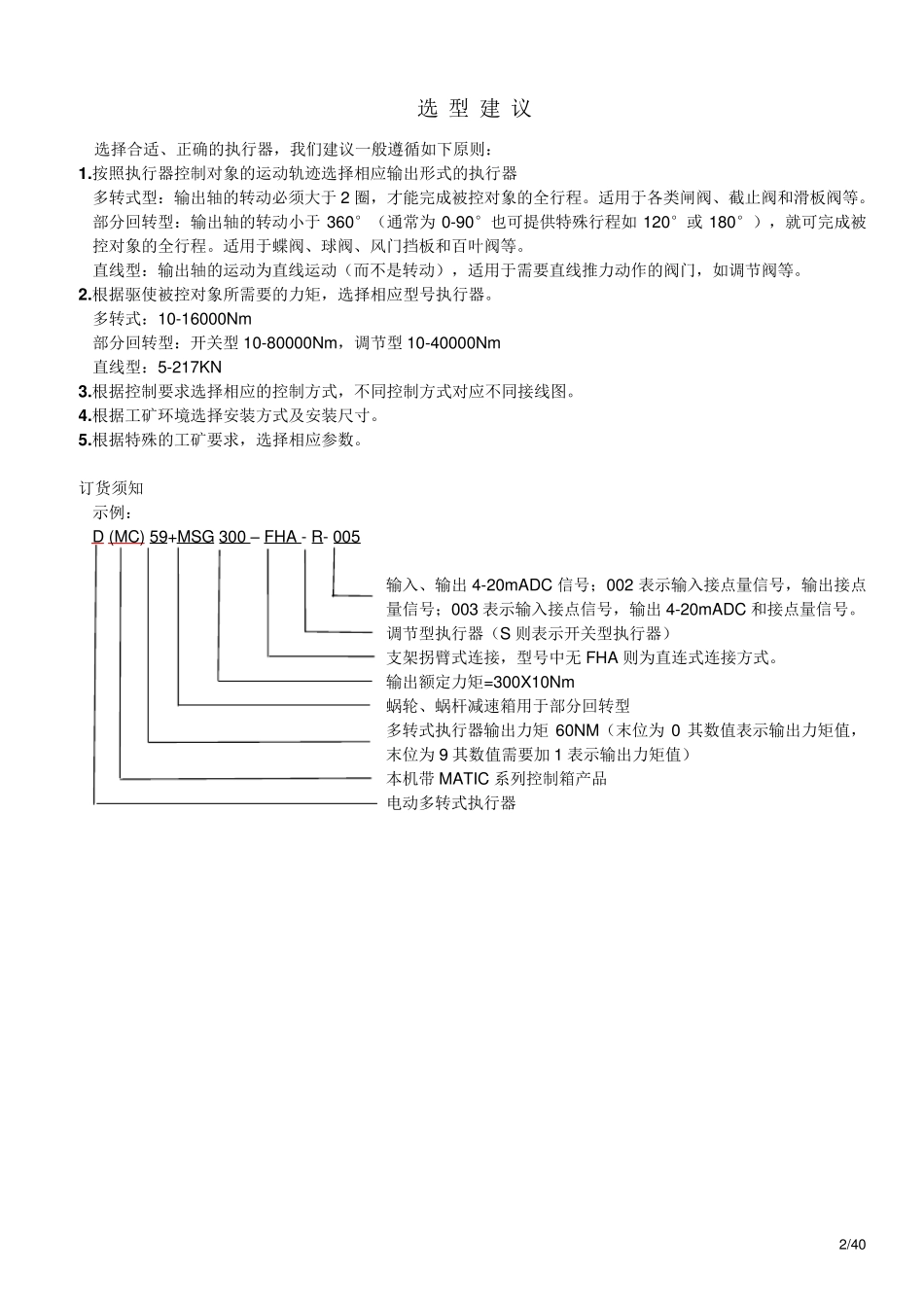

1/40 德国EMG-DREHMO 电动执行器 选型手册 版权所有 © 2005-2006 德瑞中国。保留所有权利。 2/40 选型建议 选择合适、正确的执行器，我们建议一般遵循如下原则： 1 .按照执行器控制对象的运动轨迹选择相应输出形式的执行器 多转式型：输出轴的转动必须大于2 圈，才能完成被控对象的全行程。适用于各类闸阀、截止阀和滑板阀等。 部分回转型：输出轴的转动小于360°（通常为 0-90°也可提供特殊行程如120°或 180°），就可完成被控对象的全行程。适用于蝶阀、球阀、风门挡板和百叶阀等。 直线型：输出轴的运动为直线运动（而不是转动），适用于需要直线推力动作的阀门，如调节阀等。 2 .根据驱使被控对象所需要的力矩，选择相应型号执行器。 多转式：10-16000Nm 部分回转型：开关型10-80000Nm ，调节型10-40000Nm 直线型：5-217KN 3 .根据控制要求选择相应的控制方式，不同控制方式对应不同接线图。 4 .根据工矿环境选择安装方式及安装尺寸。 5 .根据特殊的工矿要求，选择相应参数。 订货须知 示例： D (MC) 59+MSG 300 – FHA - R- 005 输入、输出4-20m ADC 信号；002 表示输入接点量信号，输出接点量信号；003 表示输入接点信号，输出4-20m ADC 和接点量信号。 调节型执行器（S 则表示开关型执行器） 支架拐臂式连接，型号中无 FHA 则为直连式连接方式。 输出额定力矩=300X10Nm 蜗轮、蜗杆减速箱用于部分回转型 多转式执行器输出力矩 60NM（末位为 0 其数值表示输出力矩值，末位为 9 其数值需要加 1 表示输出力矩值） 本机带 MATIC 系列控制箱产品 电动多转式执行器 3/40 目 录 1.技术参数 1.1 多转式执行器 1.1.1 小扭矩多转式 1.1.2 大扭矩多转式 1.2 部分回转执行器 1.2.1 开关型D(MC)+MSG 系列 1.2.2 调节型D(MC)+MSG-R 系列 1.2.3 DP(MC)系列 1.3 直线型执行器 1.4 电机数据 1.4.1 D(MC)系列 1.4.2 DP(MC)系列 2. 外形、输出连接尺寸 2.1 多转式执行器 2.1.1 小扭矩多转式 2.1.2 大扭矩多转式 2.2 部分回转型执行器 2.2.1 直连式 2.2.1.1 开关型D(MC)+MSG 系列 2.2.1.2 调节型D(MC)+MSG 系列 2.2.2 底座曲柄式 2.2.2.1 开关型D(MC)+MSG 系列 2.2.2.2 调节型D(MC)+MSG 系列 2.2.3 DP(MC)系列 2.2.3.1 外形尺寸 2.2.3.2 输出连接尺寸 2.3 直线型执行器 2.3.1 外形尺寸及连接尺寸 3. 控制方式(典型接...
