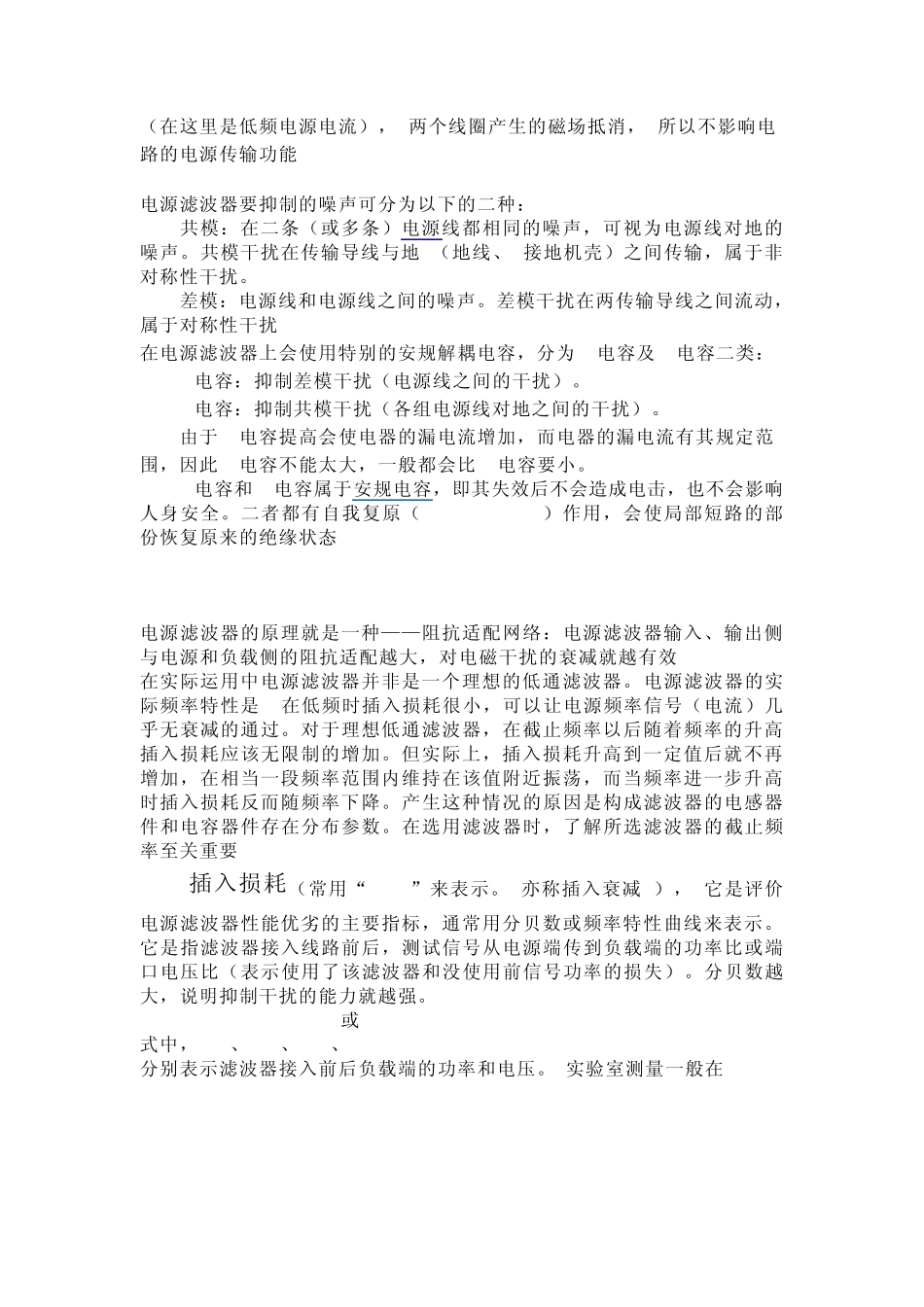

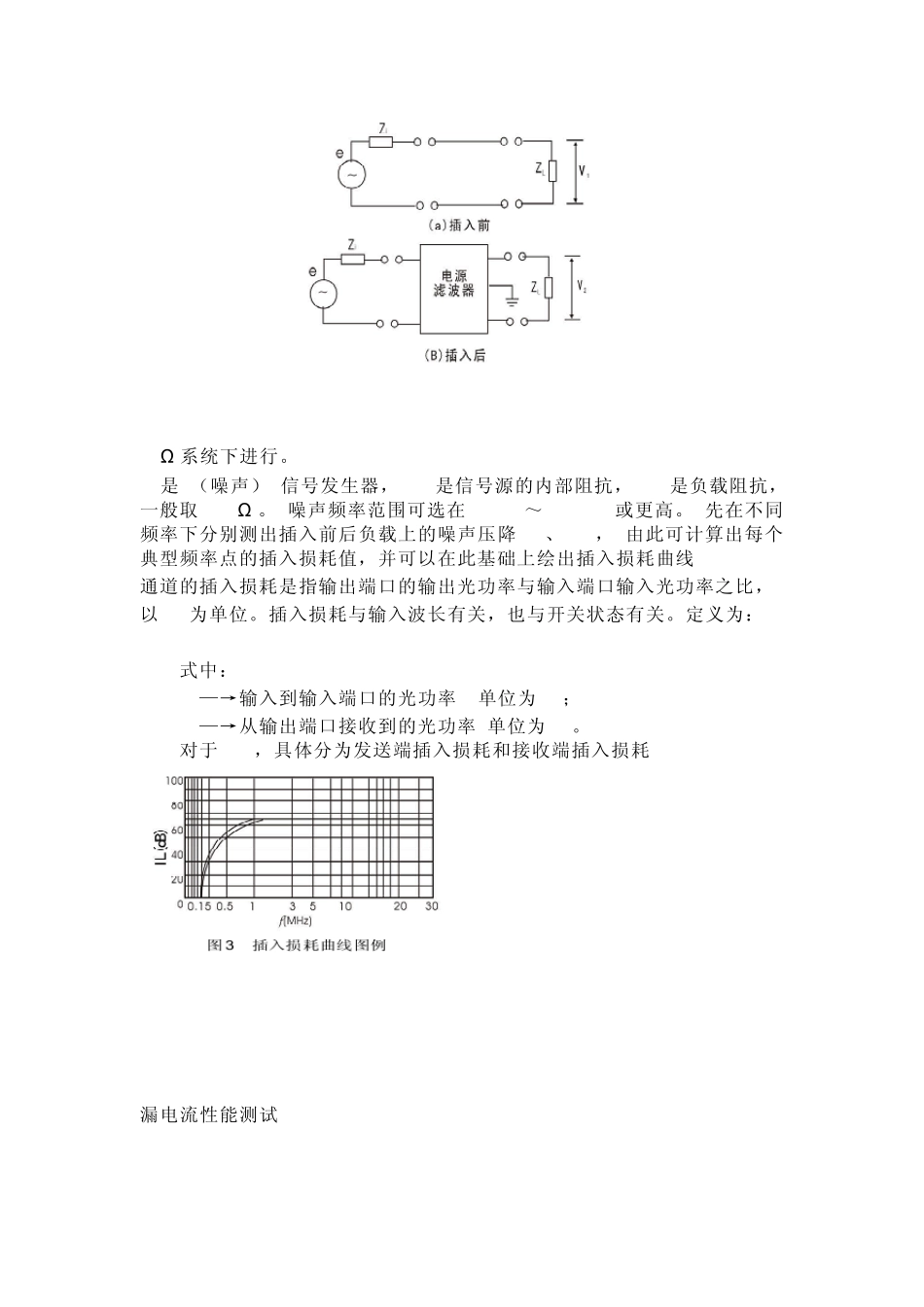

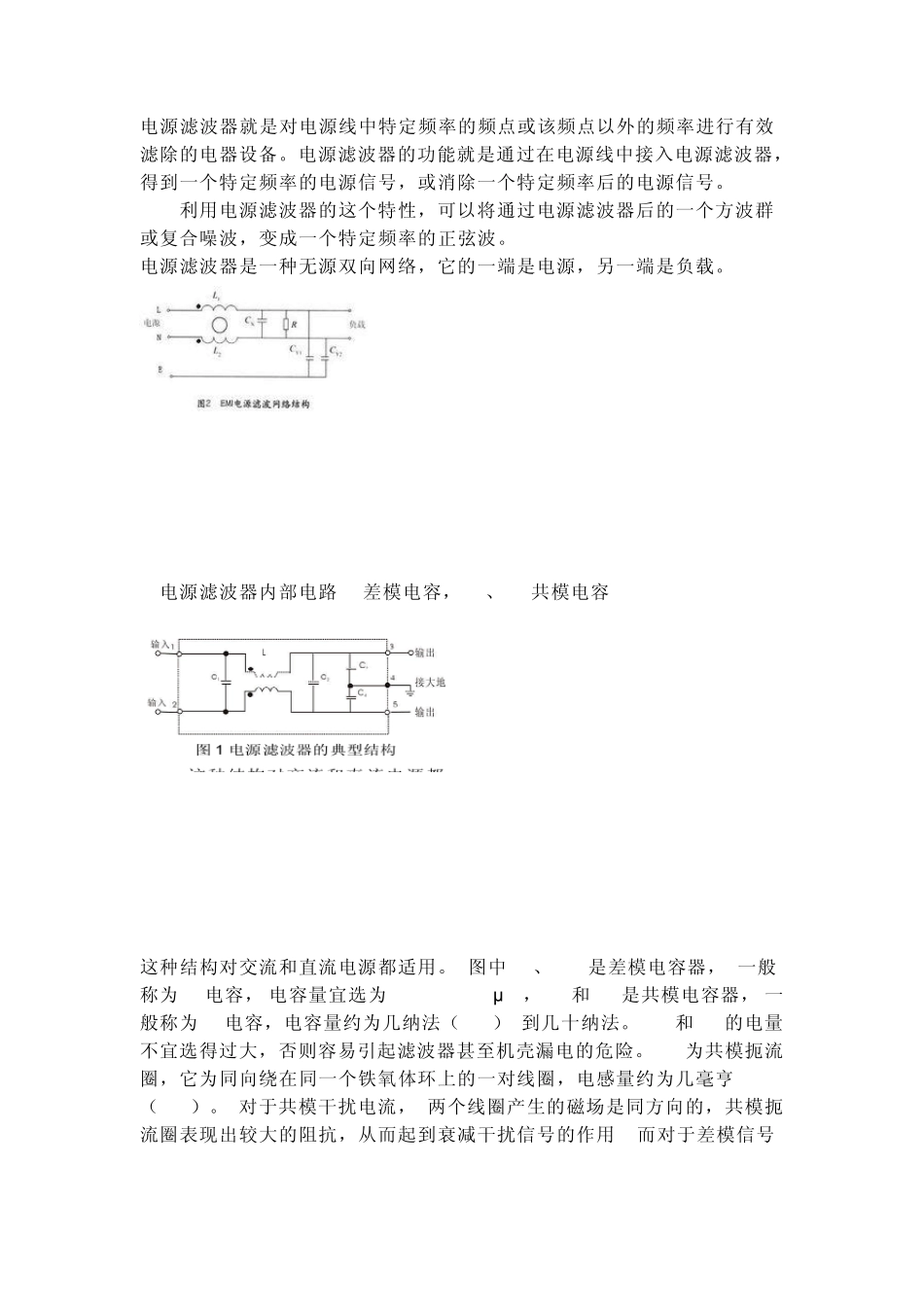

电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。电源滤波器的功能就是通过在电源线中接入电源滤波器，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。 利用电源滤波器的这个特性，可以将通过电源滤波器后的一个方波群或复合噪波，变成一个特定频率的正弦波。 电源滤波器是一种无源双向网络，它的一端是电源，另一端是负载。 电源滤波器内部电路CX差模电容，CY1、CY2共模电容 这种结构对交流和直流电源都适用。 图中C1、 C2是差模电容器， 一般称为 X 电容， 电容量宜选为 0.01-2.22 μ F， C3和 C4是共模电容器， 一般称为 Y 电容，电容量约为几纳法（ nF） 到几十纳法。 C3和 C4的电量不宜选得过大，否则容易引起滤波器甚至机壳漏电的危险。 L 为共模扼流圈，它为同向绕在同一个铁氧体环上的一对线圈，电感量约为几毫亨 （ mH）。 对于共模干扰电流， 两个线圈产生的磁场是同方向的，共模扼流圈表现出较大的阻抗，从而起到衰减干扰信号的作用; 而对于差模信号（在这里是低频电源电流）， 两个线圈产生的磁场抵消， 所以不影响电路的电源传输功能 电源滤波器要抑制的噪声可分为以下的二种： 共模：在二条（或多条）电源线都相同的噪声，可视为电源线对地的噪声。共模干扰在传输导线与地 （地线、 接地机壳）之间传输，属于非对称性干扰。 差模：电源线和电源线之间的噪声。差模干扰在两传输导线之间流动，属于对称性干扰; 在电源滤波器上会使用特别的安规解耦电容，分为 X电容及 Y电容二类： X电容：抑制差模干扰（电源线之间的干扰）。 Y电容：抑制共模干扰（各组电源线对地之间的干扰）。 由于 Y电容提高会使电器的漏电流增加，而电器的漏电流有其规定范围，因此 Y电容不能太大，一般都会比 X电容要小。 X电容和 Y电容属于安规电容，即其失效后不会造成电击，也不会影响人身安全。二者都有自我复原（self-healing）作用，会使局部短路的部份恢复原来的绝缘状态 电源滤波器的原理就是一种——阻抗适配网络：电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大，对电磁干扰的衰减就越有效 在实际运用中电源滤波器并非是一个理想的低通滤波器。电源滤波器的实际频率特性是: 在低频时插入损耗很小，可以让电源频率信号（电流）几乎无衰减的通过。对于理想低通滤波器，在截止频率以后随着频率的升高插入损耗应该无限制的增加。但实际上，插入...
