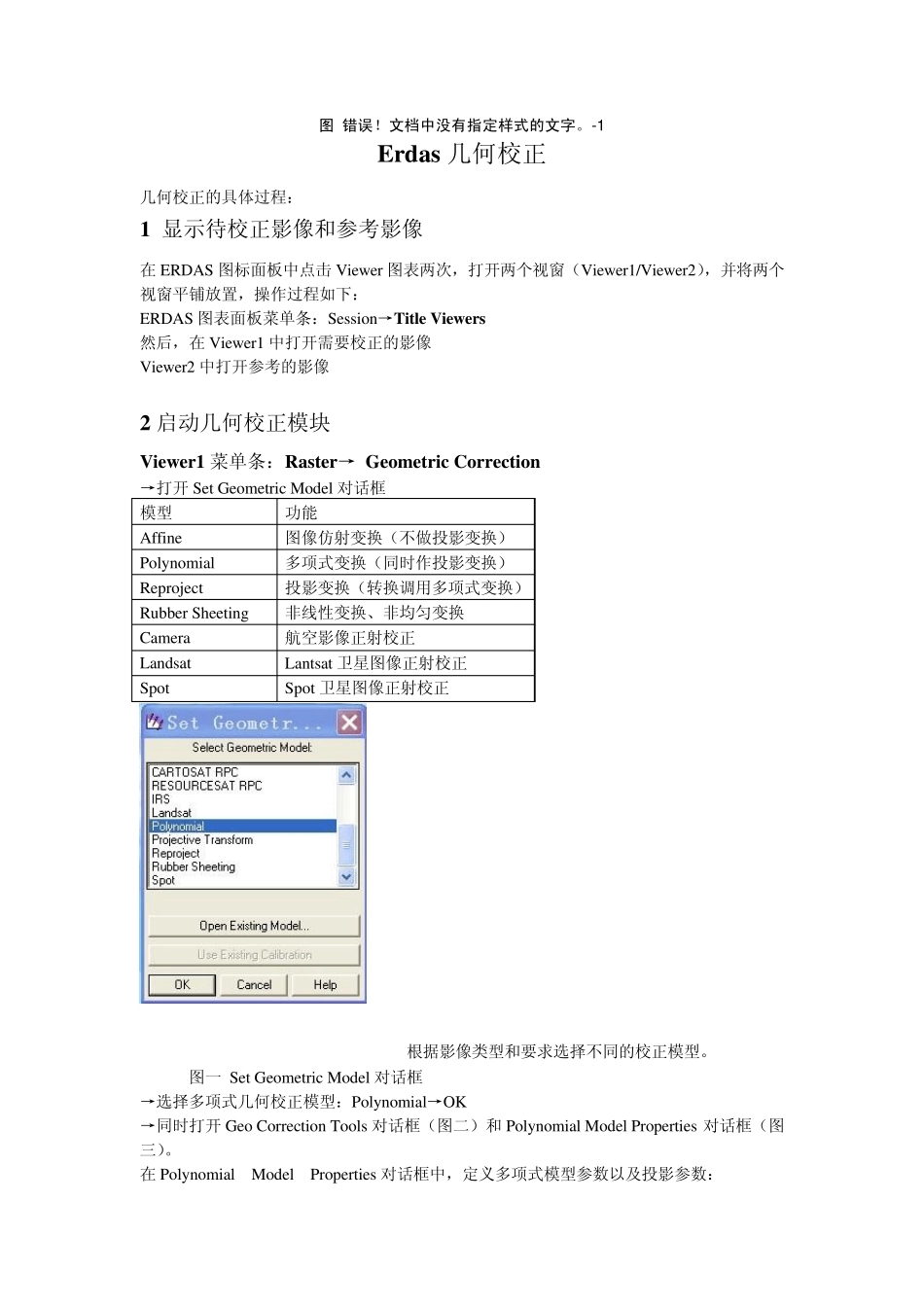

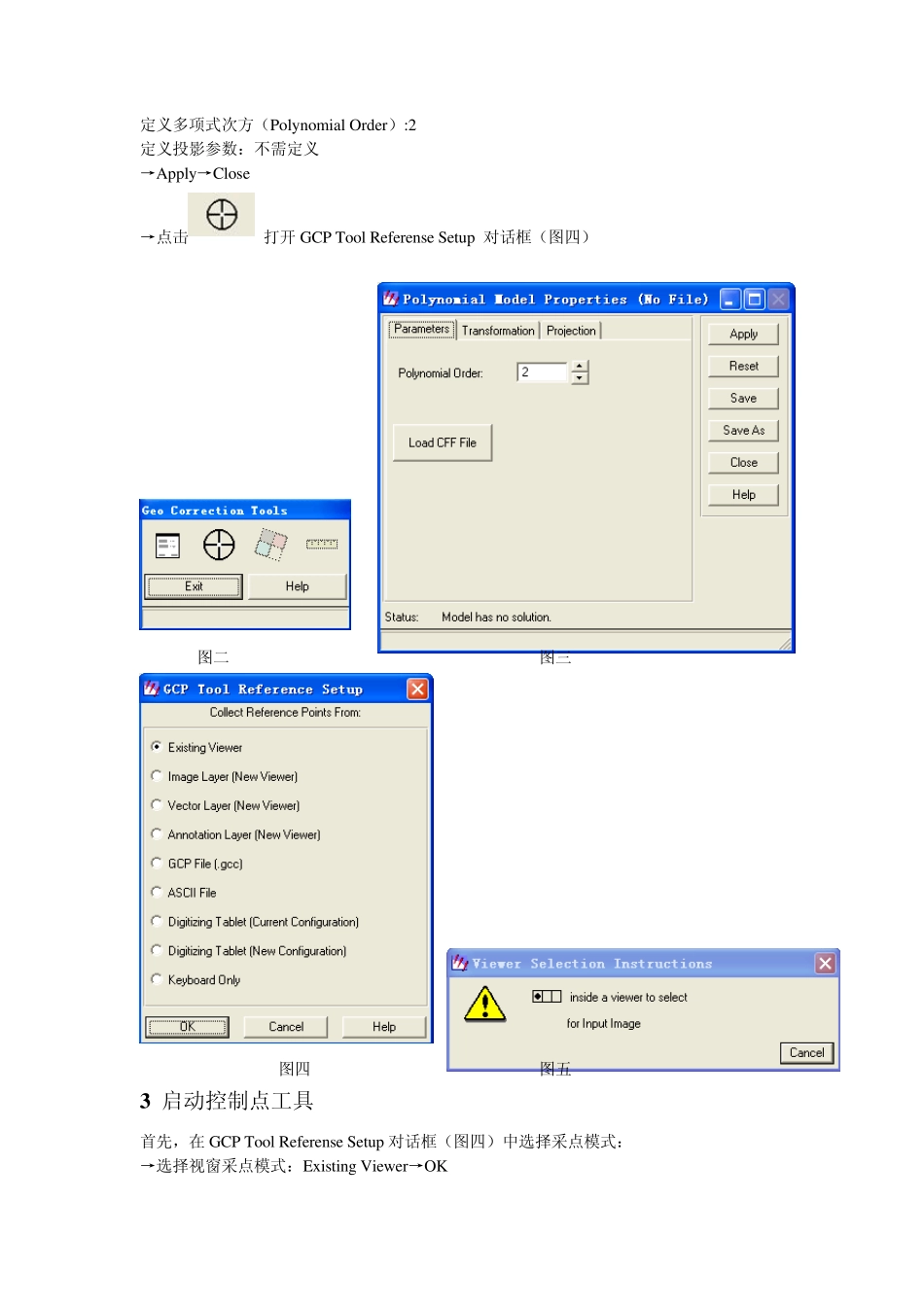

图 错误!文档中没有指定样式的文字。-1 Erdas 几何校正 几何校正的具体过程: 1 显示待校正影像和参考影像 在ERDAS 图标面板中点击Viewer 图表两次,打开两个视窗(Viewer1/Viewer2),并将两个视窗平铺放置,操作过程如下: ERDAS 图表面板菜单条:Session→Title View ers 然后,在Viewer1 中打开需要校正的影像 Viewer2 中打开参考的影像 2 启动几何校正模块 View er1 菜单条:Raster→ Geometric Correction →打开Set Geometric Model 对话框 模型 功能 Affine 图像仿射变换(不做投影变换) Polynomial 多项式变换(同时作投影变换) Reproject 投影变换(转换调用多项式变换) Rubber Sheeting 非线性变换、非均匀变换 Camera 航空影像正射校正 Landsat Lantsat 卫星图像正射校正 Spot Spot 卫星图像正射校正 根据影像类型和要求选择不同的校正模型。 图一 Set Geometric Model 对话框 →选择多项式几何校正模型:Polynomial→OK →同时打开Geo Correction Tools 对话框(图二)和Polynomial Model Properties 对话框(图三)。 在Polynomial Model Properties 对话框中,定义多项式模型参数以及投影参数: 定义多项式次方(Polynomial Order):2 定义投影参数:不需定义 →Apply→Close →点击打开 GCP Tool Referense Setup 对话框(图四) 图二 图三 图四 图五 3 启动控制点工具 首先,在 GCP Tool Referense Setup 对话框(图四)中选择采点模式: →选择视窗采点模式:Existing Viewer→OK →打开 View er Selection Instructions 指示器(图五) →在显示作为参考图像的 View er2 中点击左键 →打开 reference Map Information 提示框(图六);→OK →此时,整个屏幕将自动变化为如图七所示的状态,表明控制点工具被启动,进入控制点采点状态。 图六 图七 4 采集地面控制点 GCP 的具体采集过程: 在图像几何校正过程中,采集控制点是一项非常重要和繁重的工作,具体过程如下: 1、 在 GCP 工具对话框中,点击 Select GCP 图表,进入 GCP 选择状态; 2、 在 GCP 数据表中,将输入 GCP 的颜色设置为比较明显的黄色。 3、 在 View er1 中移动关联方框位置,寻找明显的地物特征点,作为输入 GCP。 4、 在 GCP 工具对话框中,点击 Create GCP 图标,并在 View er3 中点击左键定点,GC...
