EtherCAT操作案例

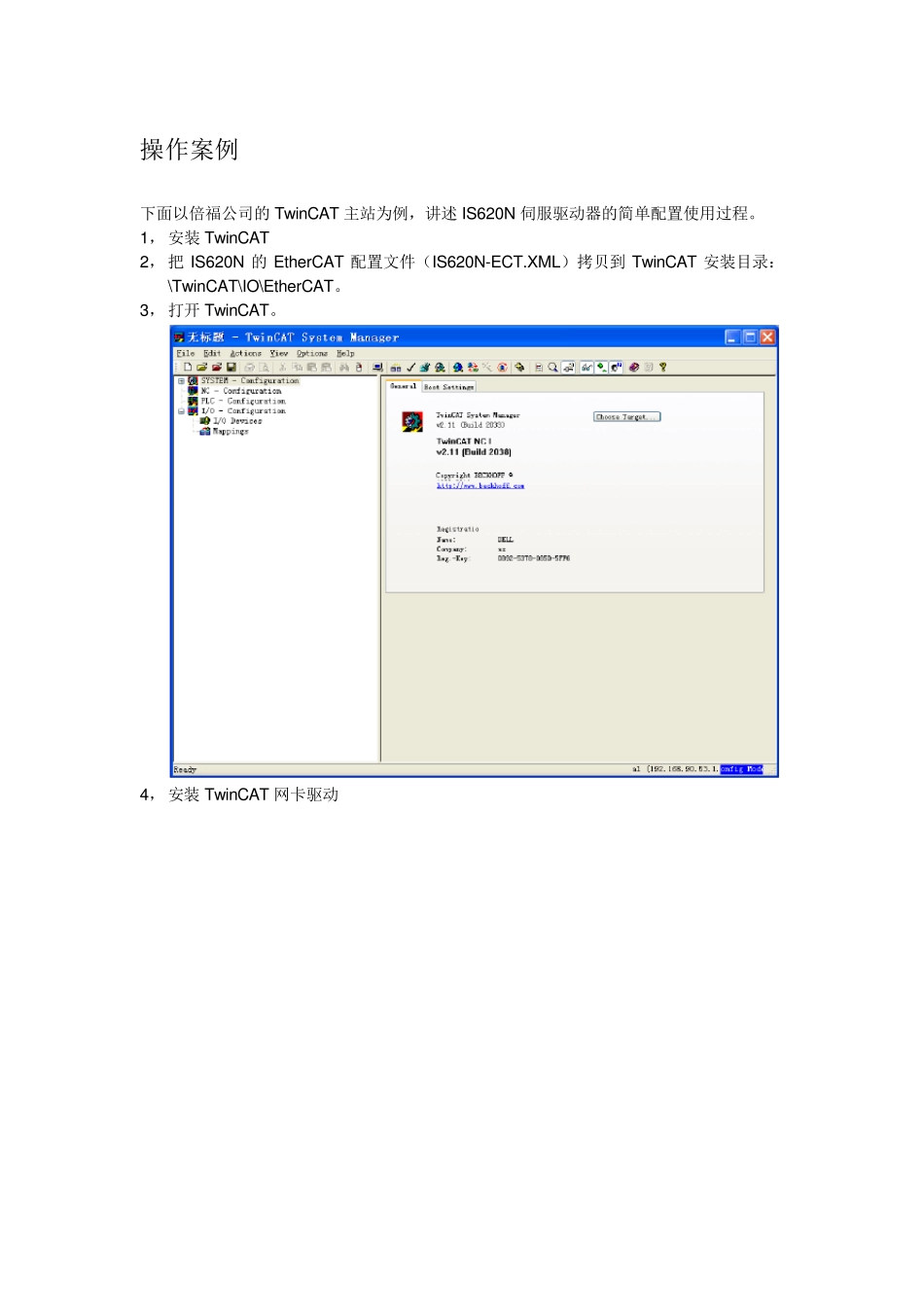

EtherCAT操作案例_第1页
1/16

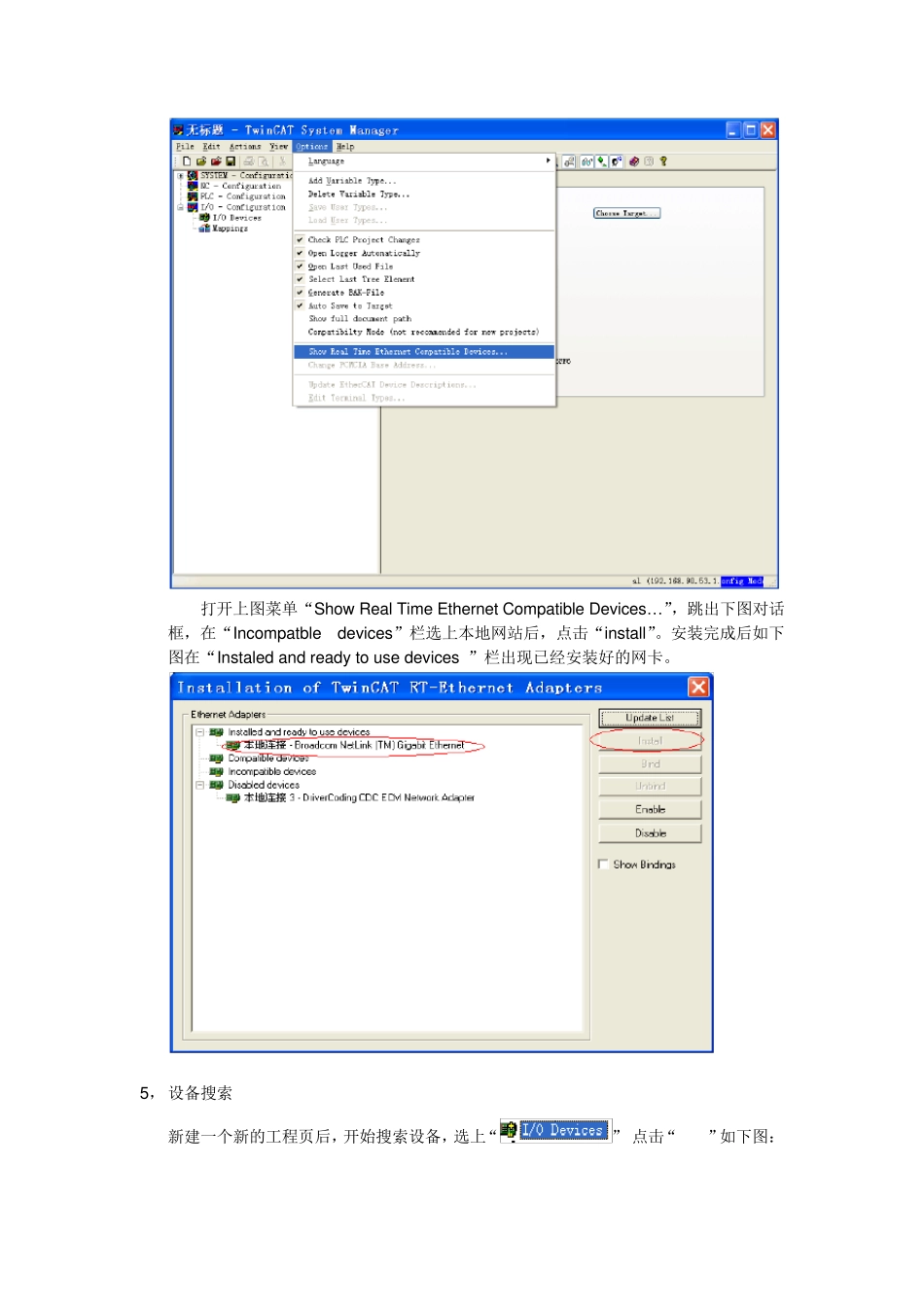

EtherCAT操作案例_第2页
2/16

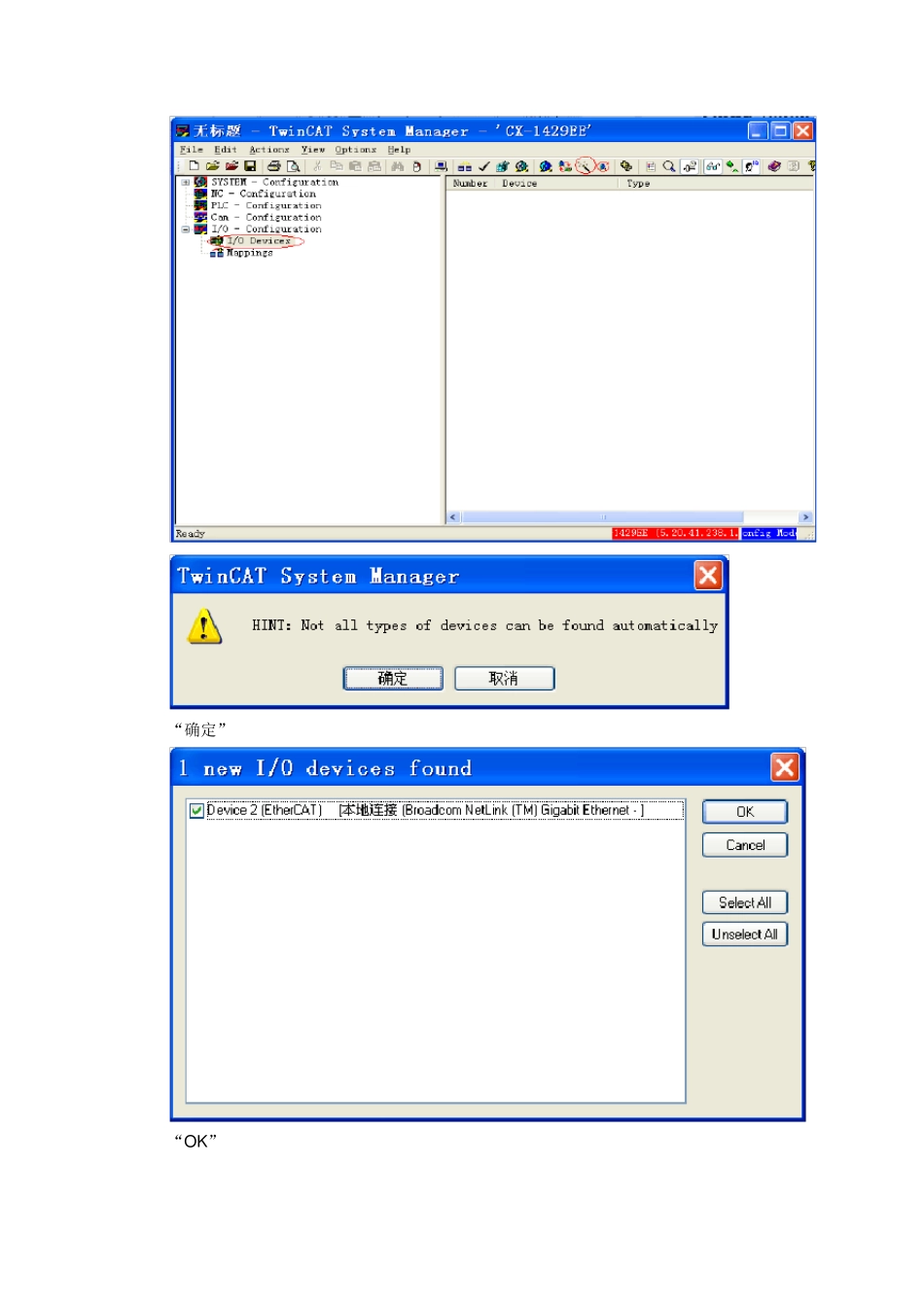

EtherCAT操作案例_第3页
3/16
操作案例 下面以倍福公司的Tw inCAT 主站为例,讲述IS620N 伺服驱动器的简单配置使用过程。 1, 安装 Tw inCAT 2, 把 IS620N 的EtherCAT 配置文件(IS620N-ECT.XML)拷贝到 Tw inCAT 安装目录:\Tw inCAT\IO\EtherCAT。 3, 打开 Tw inCAT。 4, 安装 Tw inCAT 网卡驱动 打开上图菜单“Show Real Time Ethernet Compatible Devices…”,跳出下图对话框,在“Incompatble devices”栏选上本地网站后,点击“install”。安装完成后如下图在“Instaled and ready to use devices ”栏出现已经安装好的网卡。 5, 设备搜索 新建一个新的工程页后,开始搜索设备,选上“” 点击“”如下图: “确定” “OK” “是” “否”(如果不需要使用 N C 轴,此步点击“否”) “否”,到这里设备已经搜索完成,如下图: 6, 烧写XML 文件 按上述 1, 2, 3 步骤,点击 3 后显示如下: 依次点击“ESC Access”“E2PROM” “Smart View ”后,点击“Write E2PROM”,出现下述对话框: 点击“ok”后,等待 XML 文件烧录完毕,对话框自动关闭并自动返回下述界面: 点击“确定”,XML 文件烧录成功。 7, 配置 PDO 7.1 配置 RPDO: 默认的 RPDO 为 1701,,将其勾选去掉,选择 0x 1600 在 PDO Content 窗口右击,“Delete(删除)”默认的 607A 和 60B8,并“Insert(插入)”60FF 7.2 配置TPDO 默认的TPDO 为1B01,,将其勾选去掉,选择0x 1A00 在PDO Content 窗口右击,“Delete(删除)”默认的不要用的对象,并“Insert(插入)”预使用的对象:606C(速度反馈),6074(转矩指令)、200B-1C(驱动器温度)等。 8, 点击图中圆圈内向配置模式转变,或者快捷键“Shift F4” 加载 I/O 设备对话框,点击“是” 是否激活选择“是” “是”后设备进入 OP状态。 9, 通过PLC 程序控制伺服。 10.1 打开TwinCAT PLC Control 软件,新建一个工程,弹出对话框,选择“CX…” 10.2 弹出对话框按如下选择 10.3 输入相应的变量定义以及PLC 逻辑 10.4 选择工具栏“Online”——“Choose Run-time System”弹出对话框,选择相应主站的Port,点击 OK。 10, 在 TwinCAT System Manager 里面,选择左侧的“PLC…”右键 “Append PLC Project…”,选择新建立的PLC 程序(.tpy ) 11, 添加PLC 程序后,选择PDO 变量,点击“Linked to”,或者...
