FLUENT知识点

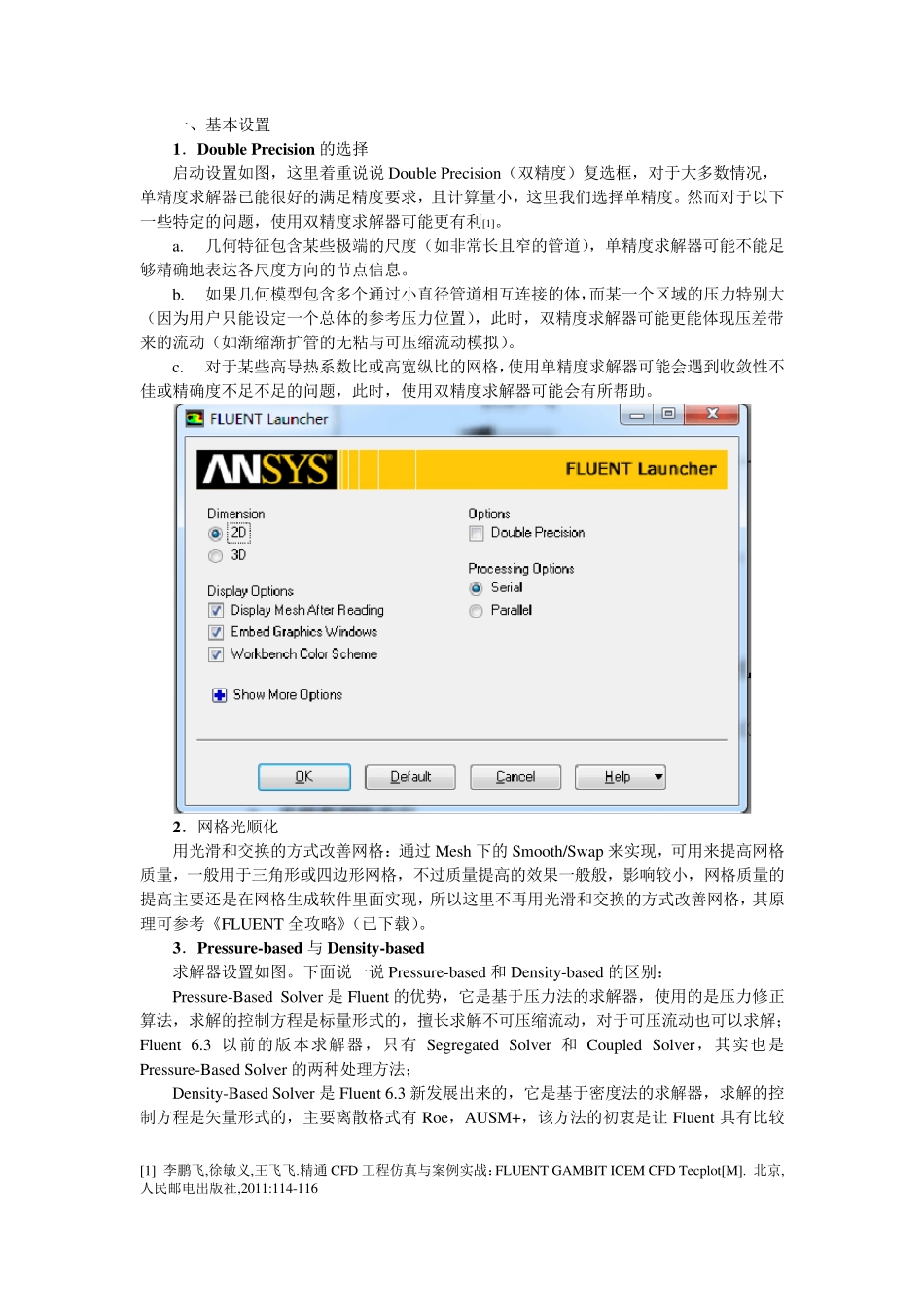

FLUENT知识点_第1页
1/23
FLUENT知识点_第2页
2/23
FLUENT知识点_第3页
3/23
一、基本设置 1.Double Precision 的选择 启动设置如图,这里着重说说 Double Precision(双精度)复选框,对于大多数情况,单精度求解器已能很好的满足精度要求,且计算量小,这里我们选择单精度。然而对于以下一些特定的问题,使用双精度求解器可能更有利[1]。 a. 几何特征包含某些极端的尺度(如非常长且窄的管道),单精度求解器可能不能足够精确地表达各尺度方向的节点信息。 b. 如果几何模型包含多个通过小直径管道相互连接的体,而某一个区域的压力特别大(因为用户只能设定一个总体的参考压力位置),此时,双精度求解器可能更能体现压差带来的流动(如渐缩渐扩管的无粘与可压缩流动模拟)。 c. 对于某些高导热系数比或高宽纵比的网格,使用单精度求解器可能会遇到收敛性不佳或精确度不足不足的问题,此时,使用双精度求解器可能会有所帮助。 2.网格光顺化 用光滑和交换的方式改善网格:通过 Mesh 下的 Smooth/Swap 来实现,可用来提高网格质量,一般用于三角形或四边形网格,不过质量提高的效果一般般,影响较小,网格质量的提高主要还是在网格生成软件里面实现,所以这里不再用光滑和交换的方式改善网格,其原理可参考《FLUENT 全攻略》(已下载)。 3.Pressure-based 与 Density-based 求解器设置如图。下面说一说 Pressure-based 和 Density-based 的区别: Pressure-Based Solver 是 Fluent 的优势,它是基于压力法的求解器,使用的是压力修正算法,求解的控制方程是标量形式的,擅长求解不可压缩流动,对于可压流动也可以求解;Fluent 6.3 以前的版本求解器,只有 Segregated Solver 和 Coupled Solver,其实也是Pressure-Based Solver 的两种处理方法; Density-Based Solver 是 Fluent 6.3 新发展出来的,它是基于密度法的求解器,求解的控制方程是矢量形式的,主要离散格式有 Roe,AUSM+,该方法的初衷是让 Fluent 具有比较 [1] 李鹏飞,徐敏义,王飞飞.精通 CFD 工程仿真与案例实战:FLUENT GAMBIT ICEM CFD Tecplot[M]. 北京,人民邮电出版社,2011:114-116 好 的 求 解 可 压 缩 流 动 能 力 , 但 目 前 格 式 没 有 添 加 任 何 限 制 器 , 因 此 还 不 太 完 善 ; 它 只 有Coupled 的 算 法 ; 对 于 低 速 问 题 , 他 们 是 使 用 Preconditioning 方 法 来 处 理 , 使 之 也 能 够 ...
