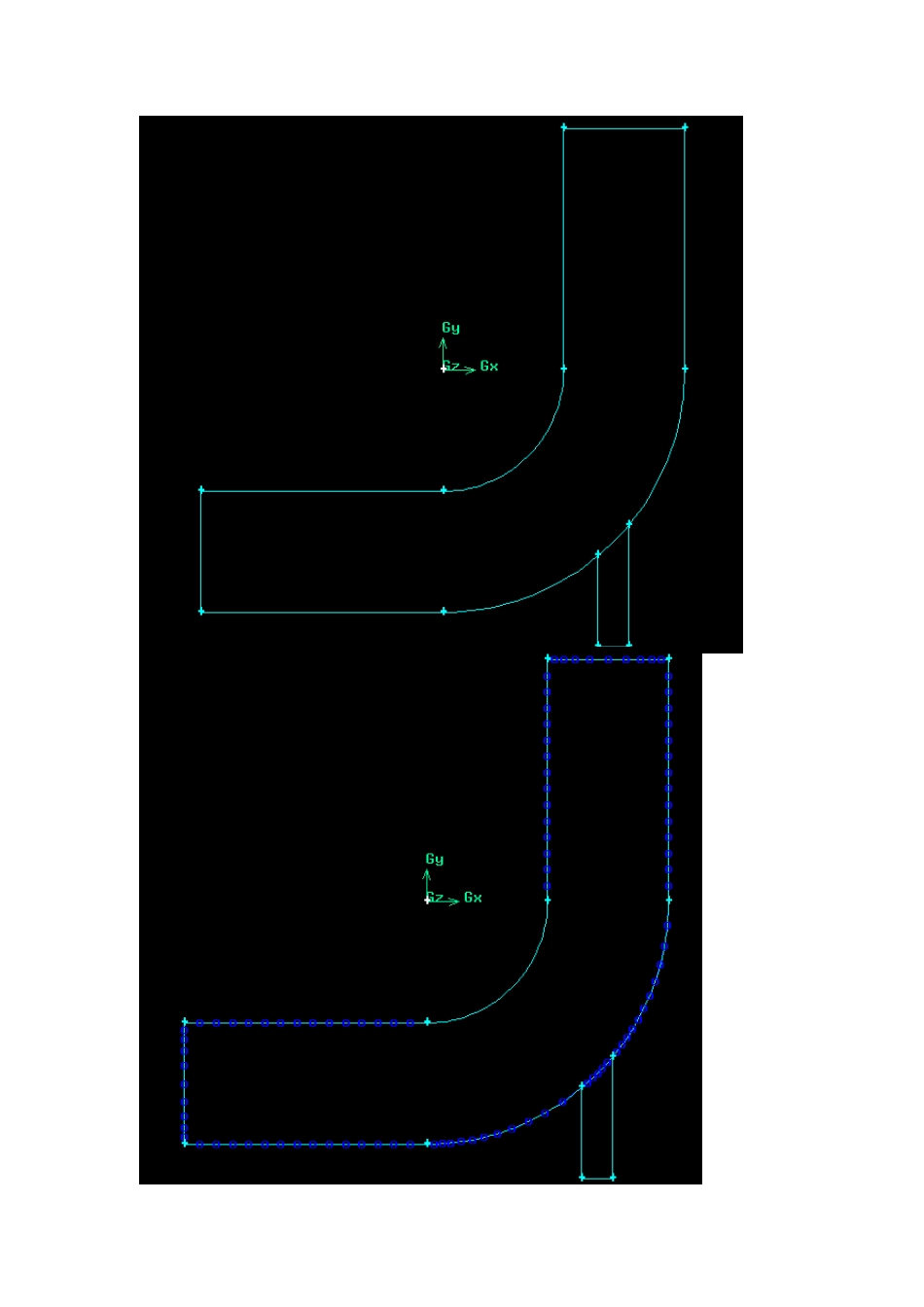

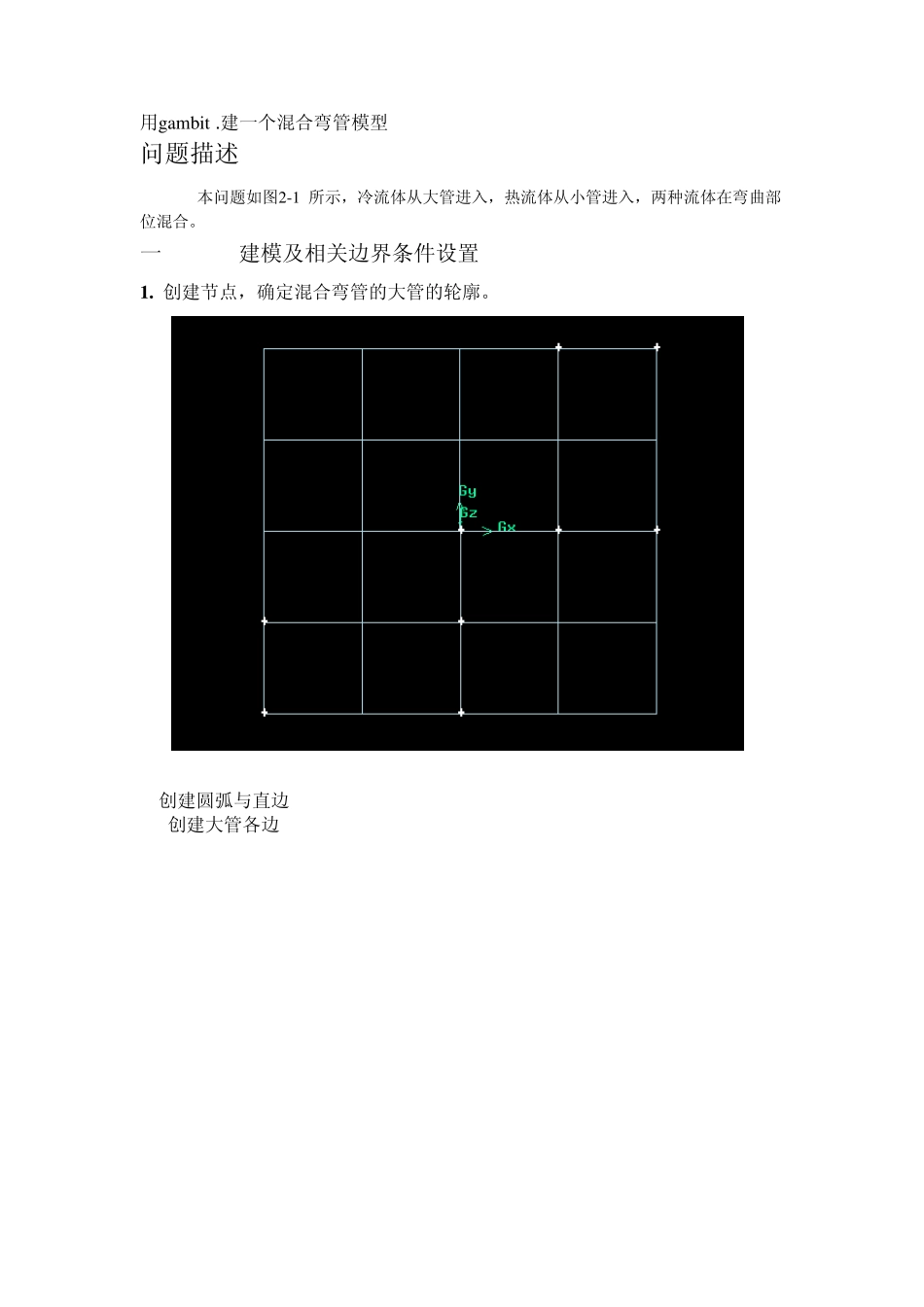

用gambit .建一个混合弯管模型 问题描述 1.1本问题如图2-1 所示，冷流体从大管进入，热流体从小管进入，两种流体在弯曲部位混合。 一.GAMBIT建模及相关边界条件设置 1 . 创建节点，确定混合弯管的大管的轮廓。 2.创建圆弧与直边 (1)创建大管各边 （2 ）创建小管的直边 3.由边创建面 4.确定节点的分布 5.生成面的结构化网格 （1）网格化大管 （2）网格划分混合弯管的小管 6.设置边界类型 7.导出网格，保存任务 (1)导出混合弯管的网格文件 (2) 保存GAMBIT任务并退出GAMBT 二．与 FLUENT 相关的操作 1． 读取网格文件 File －Read －Case 2． 网格检查 Grid －Check 3. 显示网格 Display- Grid 4.建立求解模型 （1 ） 保持求解器的默认设置不变 Define －Models－ Solver （2）设置标准K- E湍流模型并保留默认设置 Define－ Models －Viscous （3） 选择能量方程 Define－ Models －Energy 5. 设置流体的物理属性 Define－ Materials 6.设置边界条件 Define －Boundary Conditions （1） 设置流体 （2） 设置主入口的边界条件 （3） 同上设置小管入口边界条件 （4） 设置出口压力边界条件 7.求解 （1）初始化流场 Solve－ Initialize－ Initialize （2） 在计算时绘制残差曲线图 Solve－ Monitors －Residual （3） 保存case 文件 File －Write－ Case （4）开始进行100 次的迭代计算 Solve －Iterate （5）存data 文件 File－ Write－ Data 8.显示初步计算结果 （1 ）利用不同的颜色显示速度分布 Display －Contours （2） 显示温度场 （3）显示速度矢量场 Display - Vectors
