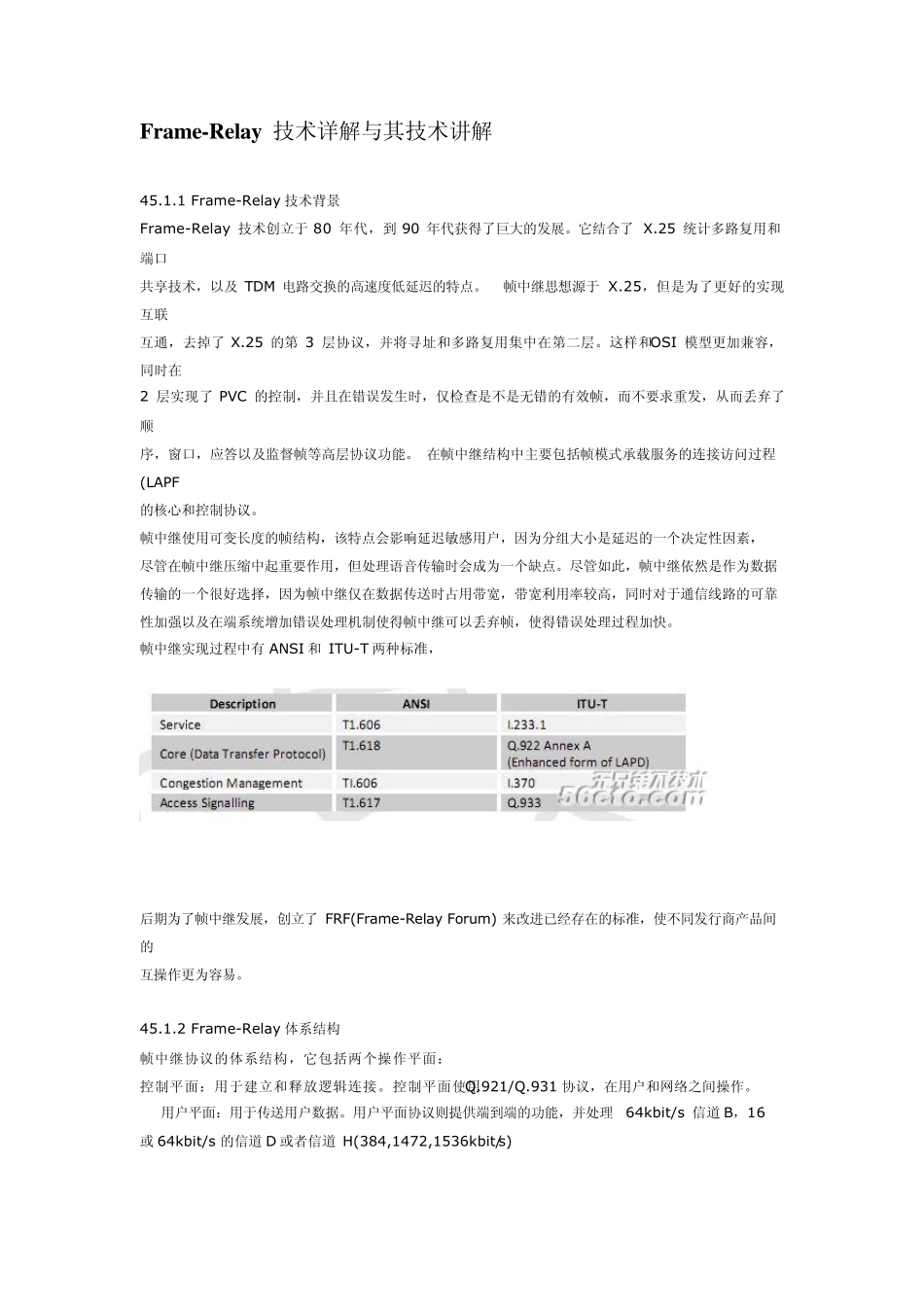

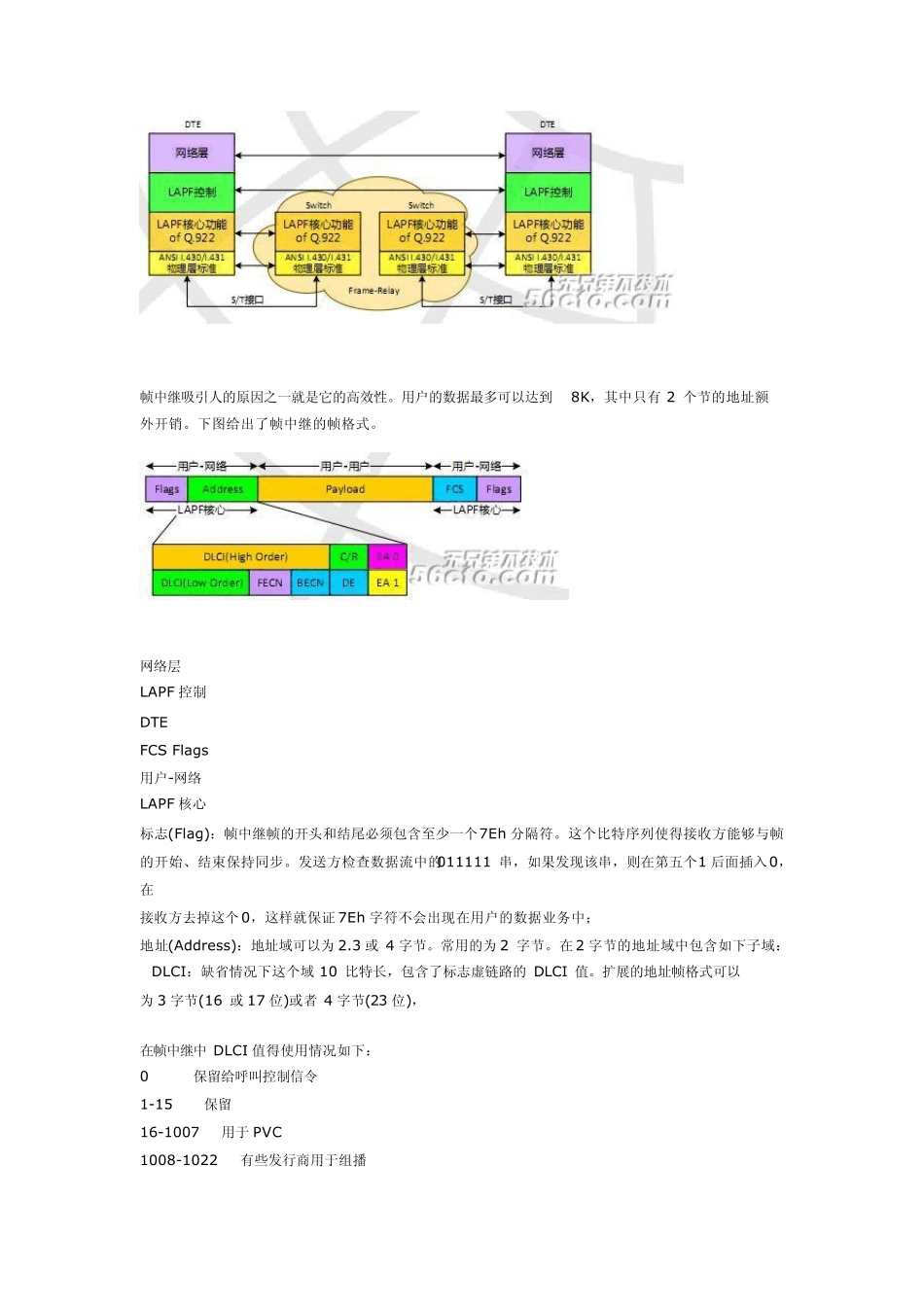

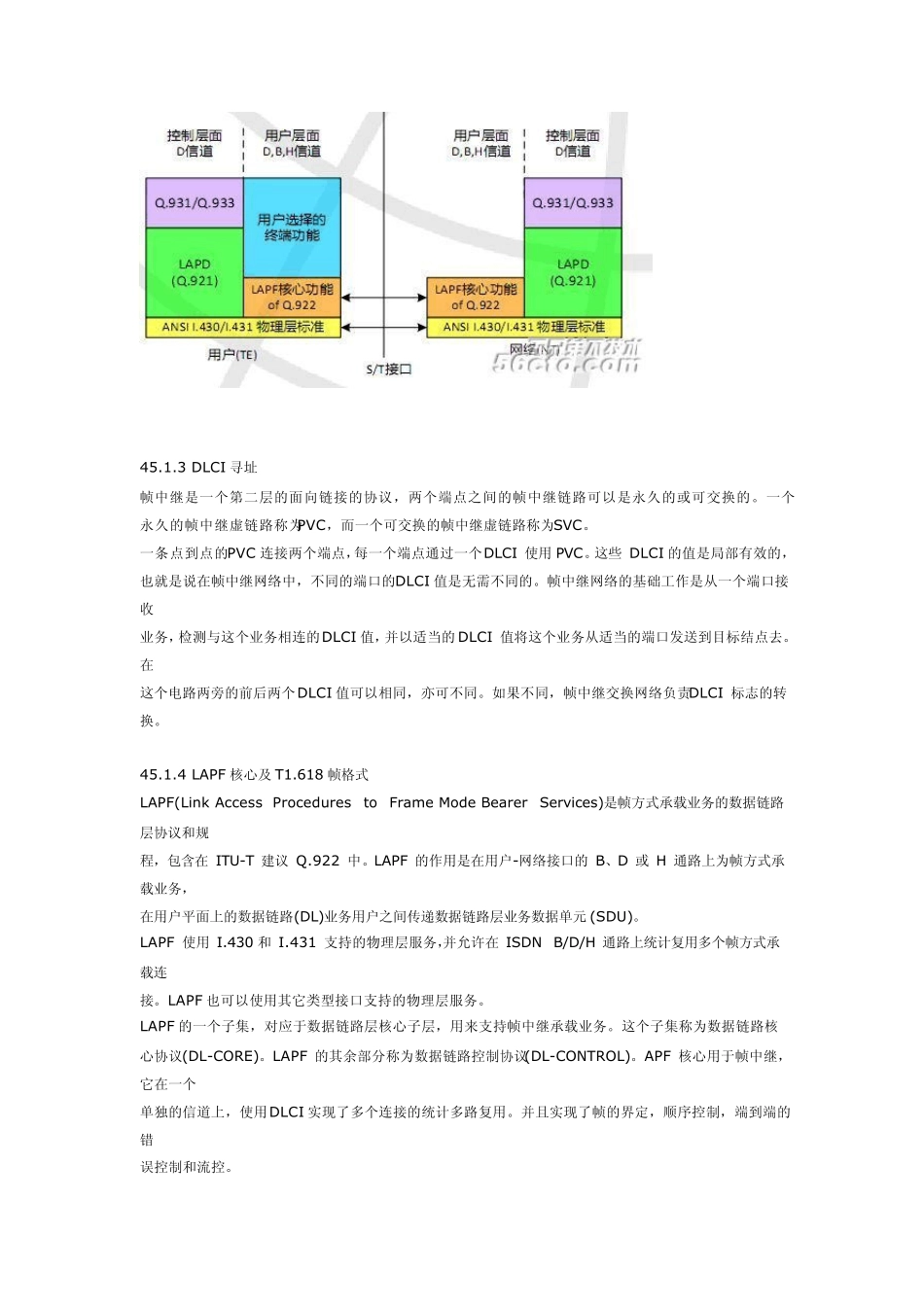

Frame-Relay 技术详解与其技术讲解 45.1.1 Frame-Relay 技术背景 Frame-Relay 技术创立于 80 年代，到 90 年代获得了巨大的发展。它结合了 X.25 统计多路复用和端口 共享技术，以及 TDM 电路交换的高速度低延迟的特点。 帧中继思想源于 X.25，但是为了更好的实现互联 互通，去掉了 X.25 的第 3 层协议，并将寻址和多路复用集中在第二层。这样和 OSI 模型更加兼容，同时在 2 层实现了 PVC 的控制，并且在错误发生时，仅检查是不是无错的有效帧，而不要求重发，从而丢弃了顺 序，窗口，应答以及监督帧等高层协议功能。 在帧中继结构中主要包括帧模式承载服务的连接访问过程(LAPF 的核心和控制协议。 帧中继使用可变长度的帧结构，该特点会影响延迟敏感用户，因为分组大小是延迟的一个决定性因素， 尽管在帧中继压缩中起重要作用，但处理语音传输时会成为一个缺点。尽管如此，帧中继依然是作为数据 传输的一个很好选择，因为帧中继仅在数据传送时占用带宽，带宽利用率较高，同时对于通信线路的可靠 性加强以及在端系统增加错误处理机制使得帧中继可以丢弃帧，使得错误处理过程加快。 帧中继实现过程中有 ANSI 和 ITU-T 两种标准， 后期为了帧中继发展，创立了FRF(Frame-Relay Forum) 来改进已经存在的标准，使不同发行商产品间的 互操作更为容易。 45.1.2 Frame-Relay 体系结构 帧中继协议的体系结构，它包括两个操作平面： 控制平面：用于建立和释放逻辑连接。控制平面使用Q.921/Q.931 协议，在用户和网络之间操作。 用户平面：用于传送用户数据。用户平面协议则提供端到端的功能，并处理64kbit/s 信道 B，16 或 64kbit/s 的信道 D 或者信道 H(384,1472,1536kbit/s) 45.1.3 DLCI 寻址 帧中继是一个第二层的面向链接的协议，两个端点之间的帧中继链路可以是永久的或可交换的。一个 永久的帧中继虚链路称为PVC，而一个可交换的帧中继虚链路称为SVC。 一条点到点的PVC 连接两个端点，每一个端点通过一个DLCI 使用PVC。这些 DLCI 的值是局部有效的， 也就是说在帧中继网络中，不同的端口的DLCI 值是无需不同的。帧中继网络的基础工作是从一个端口接收 业务，检测与这个业务相连的DLCI 值，并以适当的DLCI 值将这个业务从适当的端口发送到目标结点去。在 这个电路两旁的前后两个DLCI 值可以相同，亦可不同。如果不同，帧中继交换网络负责DLCI 标志的转换。 45.1.4 LAPF ...
