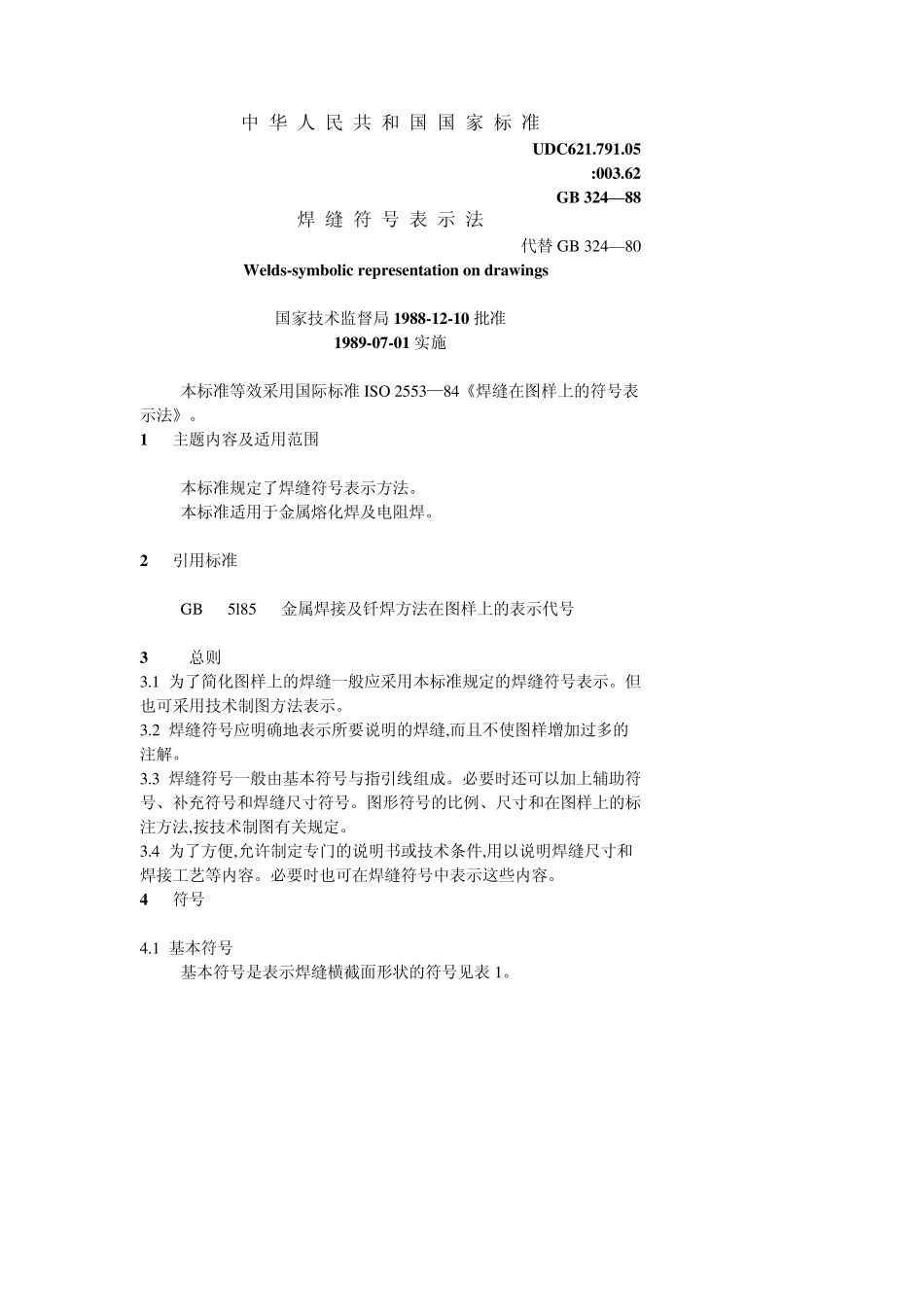

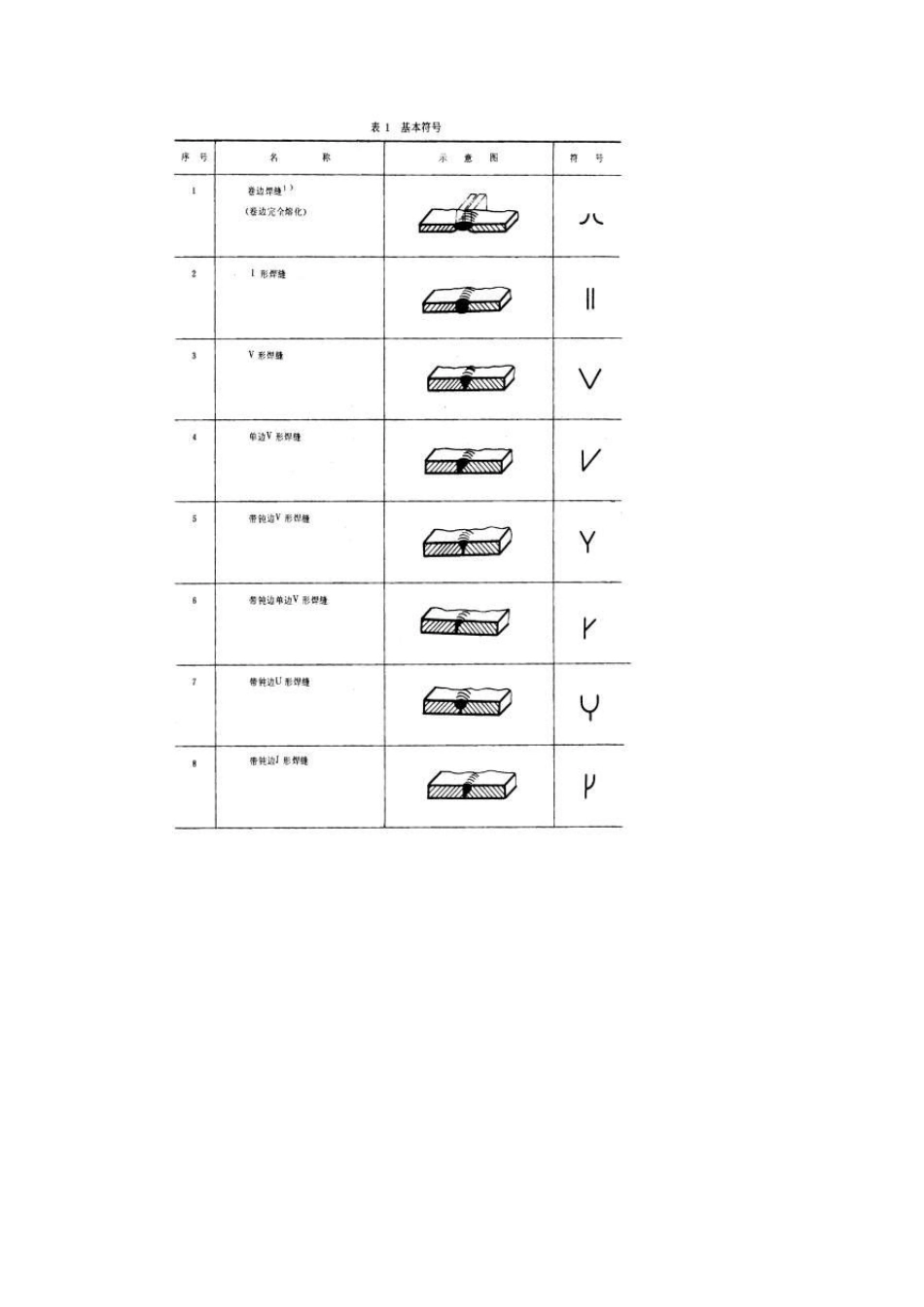

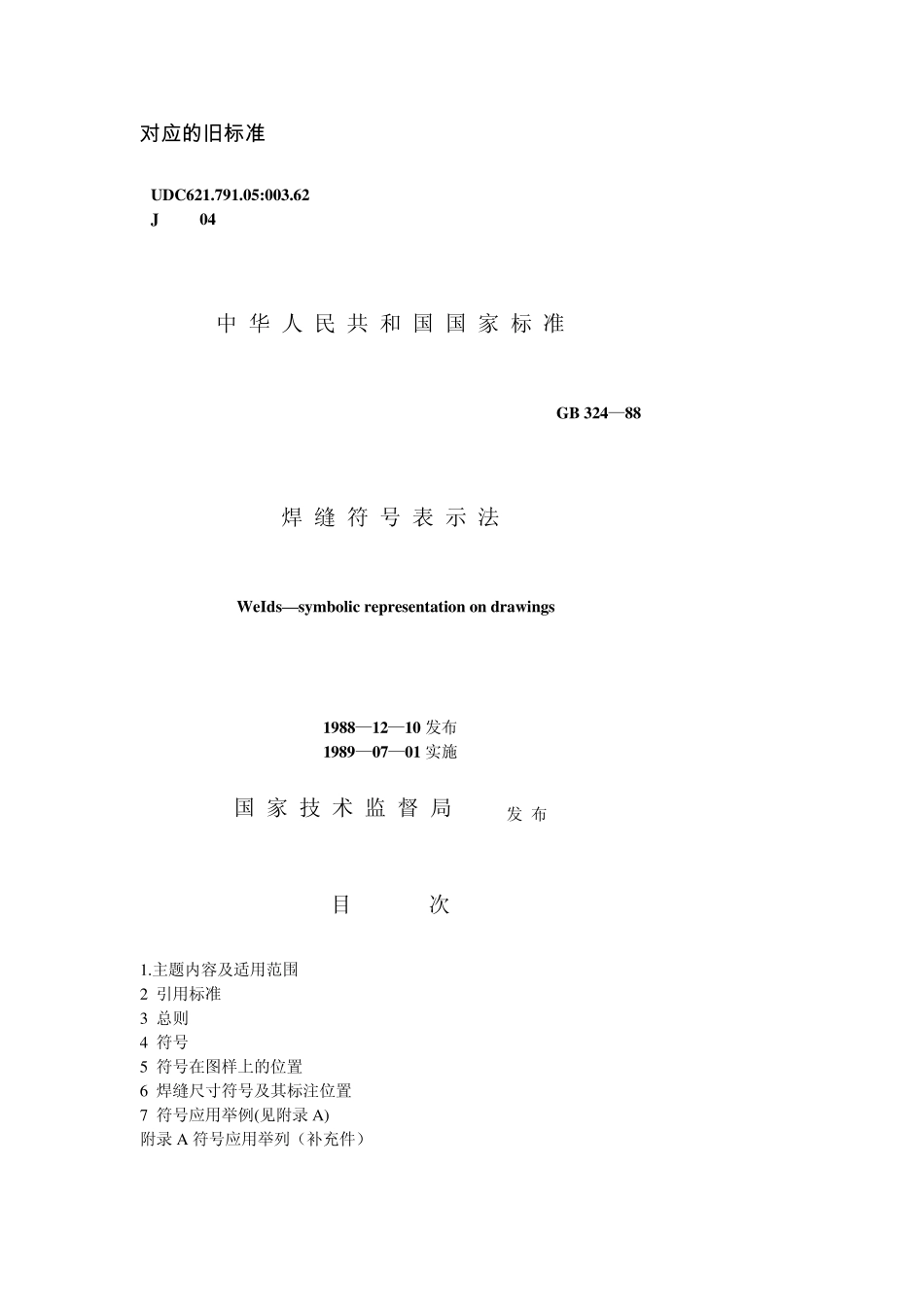

对 应 的 旧 标 准 :GB 324-80 UDC621.791.05:003.62 J 04 中 华 人 民 共 和 国 国 家 标 准 GB 324—88 焊 缝 符 号 表 示 法 WeIds—symbolic representation on drawings 1988—12—10 发布 1989—07—01 实施 国 家 技 术 监 督 局 发 布 目 次 1.主题内容及适用范围 2 引用标准 3 总则 4 符号 5 符号在图样上的位置 6 焊缝尺寸符号及其标注位置 7 符号应用举例(见附录 A ) 附录 A 符号应用举列（补充件） 中 华 人 民 共 和 国 国 家 标 准 UDC621.791.05 :003.62 GB 324—88 焊 缝 符 号 表 示 法 代替GB 324—80 Welds-symbolic representation on drawings 国家技术监督局1988-12-10 批准 1989-07-01 实施 本标准等效采用国际标准ISO 2553—84《焊缝在图样上的符号表示法》。 1 主题内容及适用范围 本标准规定了焊缝符号表示方法。 本标准适用于金属熔化焊及电阻焊。 2 引用标准 GB 5l85 金属焊接及钎焊方法在图样上的表示代号 3 总则 3.1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。但也可采用技术制图方法表示。 3.2 焊缝符号应明确地表示所要说明的焊缝,而且不使图样增加过多的注解。 3.3 焊缝符号一般由基本符号与指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。图形符号的比例、尺寸和在图样上的标注方法,按技术制图有关规定。 3.4 为了方便,允许制定专门的说明书或技术条件,用以说明焊缝尺寸和焊接工艺等内容。必要时也可在焊缝符号中表示这些内容。 4 符号 4.1 基本符号 基本符号是表示焊缝横截面形状的符号见表1。 4 .2 辅助符号 辅助符号是表示焊缝表面形状特征的符号，见表2 。 不需要确切地说明焊缝的表面形状时，可以不用辅助符号。辅助符号的应用示例见表3 。 4 .3 补充符号 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4 。 补充符号的应用示例见表5 。 5 符号在图样上的位置 5 .1 基本要求 完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外,还包括指引线、一些尺寸符号及数据。 指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线,另一条为虚线)两部分组成。如图1 所示。 5.2 箭头线和接头的关系 图2 和图3 给出的示例说明下例术语的含义： a. 接头的箭头侧; b. 接头的非箭头侧...
