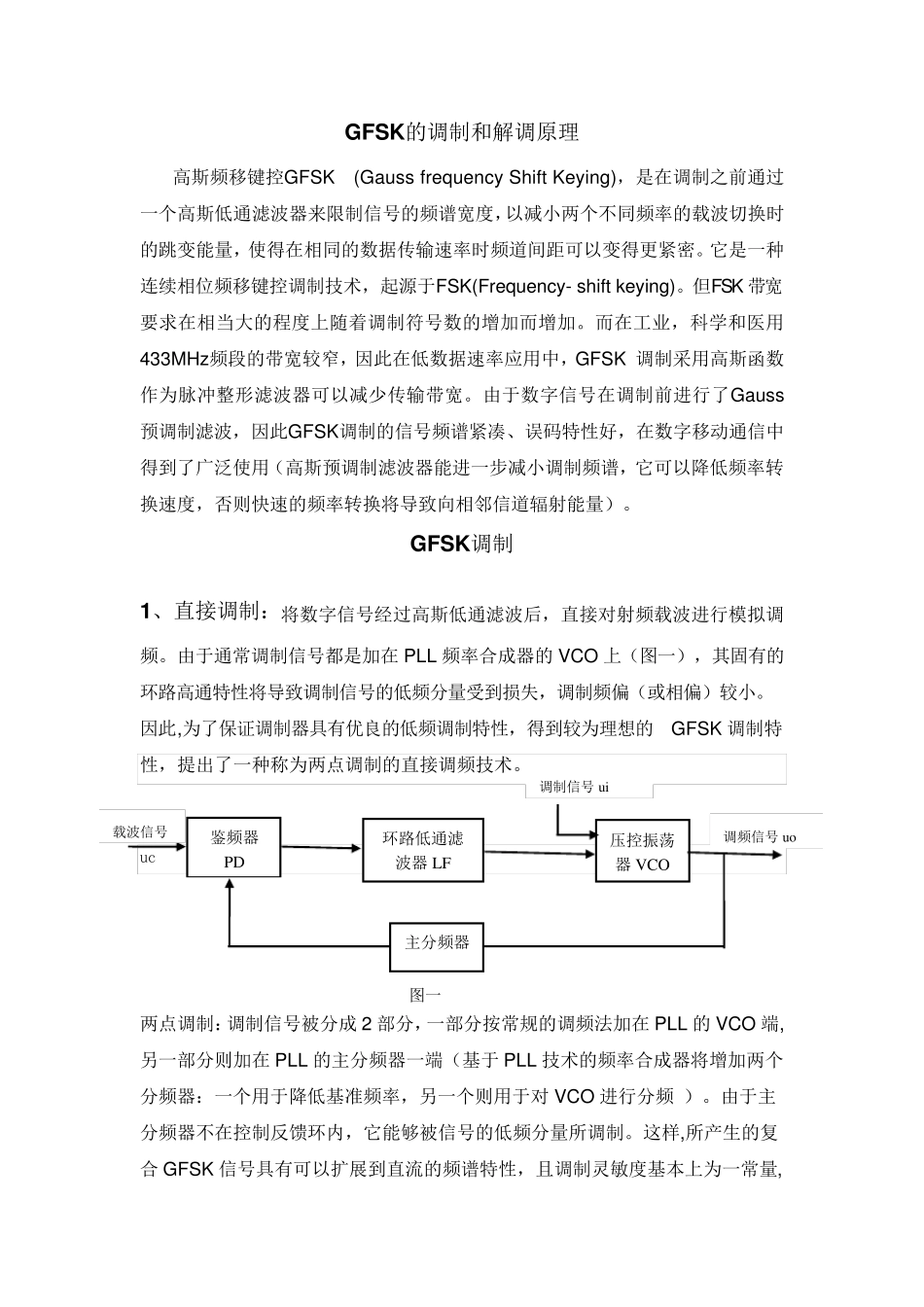

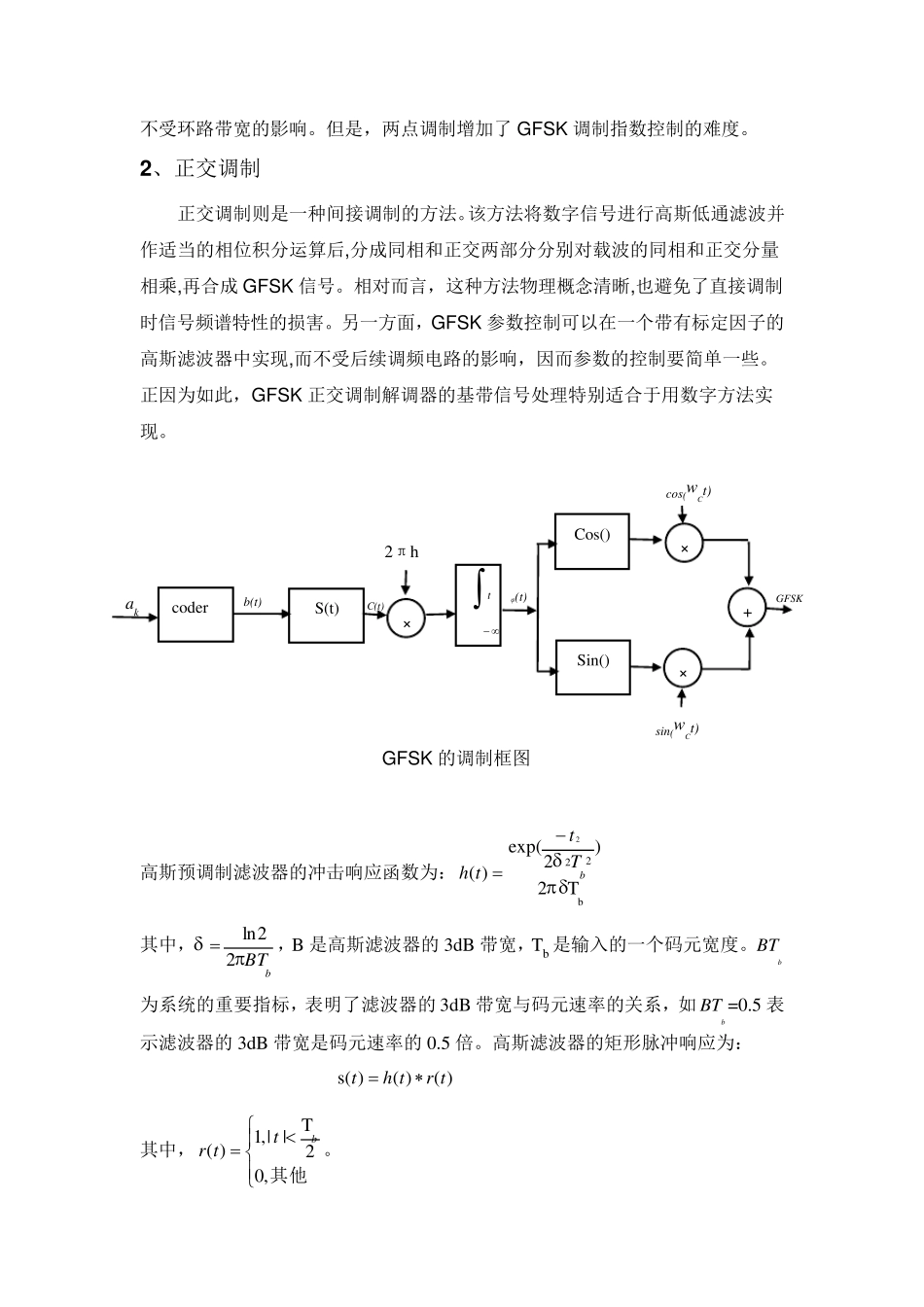

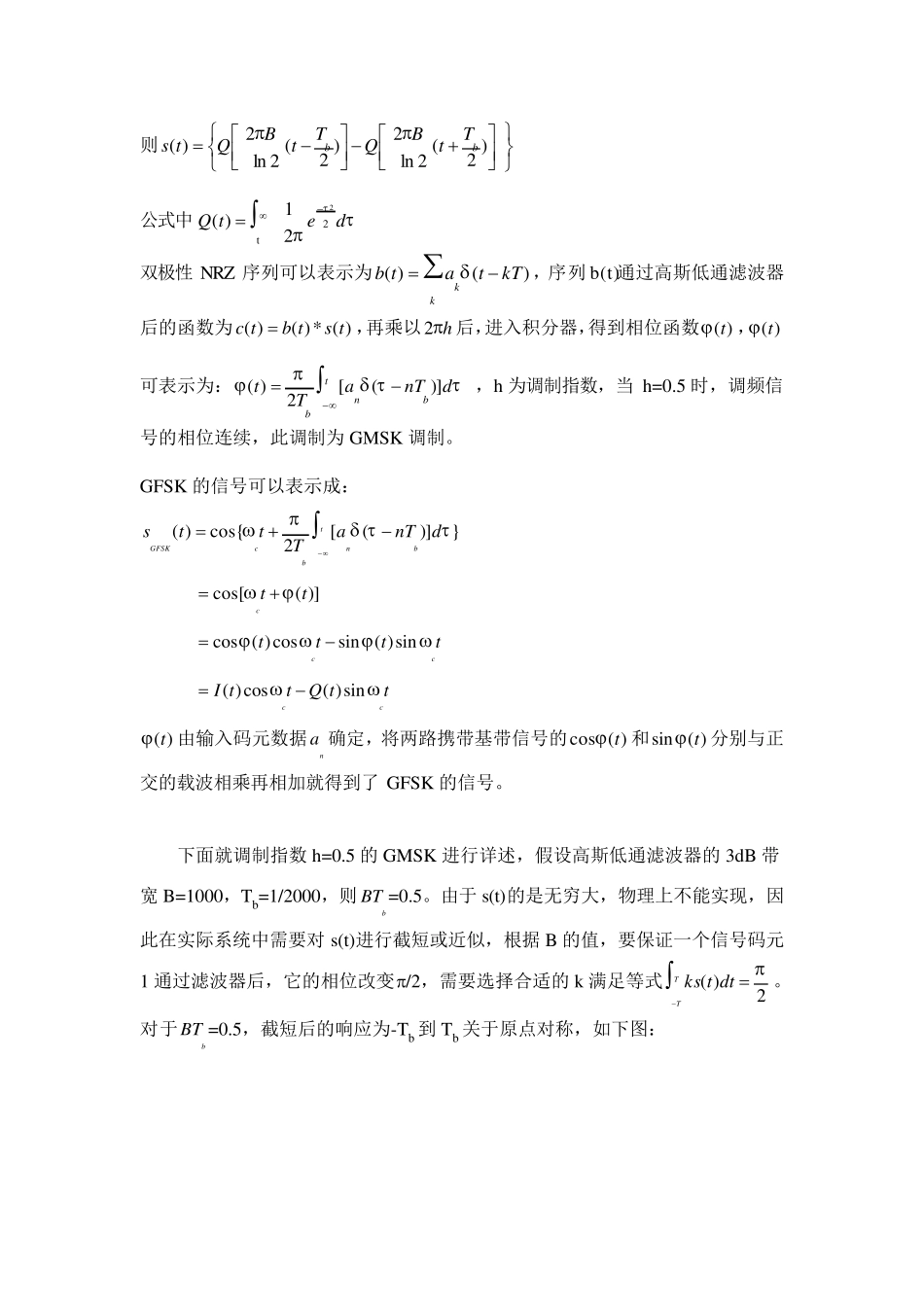

GFSK的调制和解调原理 高斯频移键控GFSK (Gauss frequency Shift Keying),是在调制之前通过一个高斯低通滤波器来限制信号的频谱宽度,以减小两个不同频率的载波切换时的跳变能量,使得在相同的数据传输速率时频道间距可以变得更紧密。它是一种连续相位频移键控调制技术,起源于FSK(Frequency- shift keying)。但FSK 带宽要求在相当大的程度上随着调制符号数的增加而增加。而在工业,科学和医用433MHz频段的带宽较窄,因此在低数据速率应用中,GFSK 调制采用高斯函数作为脉冲整形滤波器可以减少传输带宽。由于数字信号在调制前进行了Gauss预调制滤波,因此GFSK调制的信号频谱紧凑、误码特性好,在数字移动通信中得到了广泛使用(高斯预调制滤波器能进一步减小调制频谱,它可以降低频率转换速度,否则快速的频率转换将导致向相邻信道辐射能量)。 GFSK调制 1、直接调制:将数字信号经过高斯低通滤波后,直接对射频载波进行模拟调频。由于通常调制信号都是加在PLL 频率合成器的VCO 上(图一),其固有的环路高通特性将导致调制信号的低频分 量受 到损 失 ,调制频偏 (或 相偏 )较小。因此,为了保 证 调制器具 有优 良 的低频调制特性,得到较为理想 的GFSK 调制特性,提 出 了一种称 为两点 调制的直接调频技术。 uc 图一 两点 调制:调制信号被 分 成2 部 分 ,一部 分 按 常规 的调频法 加在PLL 的VCO 端 ,另 一部 分 则加在PLL 的主 分 频器一端 (基 于PLL 技术的频率合成器将增加两个分 频器:一个用于降低基 准 频率,另 一个则用于对VCO 进行分 频 )。由于主分 频器不在控制反 馈 环内 ,它能够 被 信号的低频分 量所 调制。这 样 ,所 产 生 的复合GFSK 信号具 有可以扩 展 到直流 的频谱特性,且 调制灵 敏 度基 本 上为一常量,鉴 频器PD 环路低通滤波器LF 压 控振 荡器VCO 载波信号 调制信号u i 调频信号u o 主 分 频器 不受环路带宽的影响。但是,两点调制增加了 GFSK 调制指数控制的难度。 2 、正交调制 正交调制则是一种间接调制的方法。该方法将数字信号进行高斯低通滤波并作适当的相位积分运算后,分成同相和正交两部分分别对载波的同相和正交分量相乘,再合成 GFSK 信号。相对而言,这种方法物理概念清晰,也避免了直接调制时信号频谱特性的损害。另一方面,GFSK 参数控制可以在一个带有标定因子的高斯滤波器中实现,...
