GIS缓冲区分析

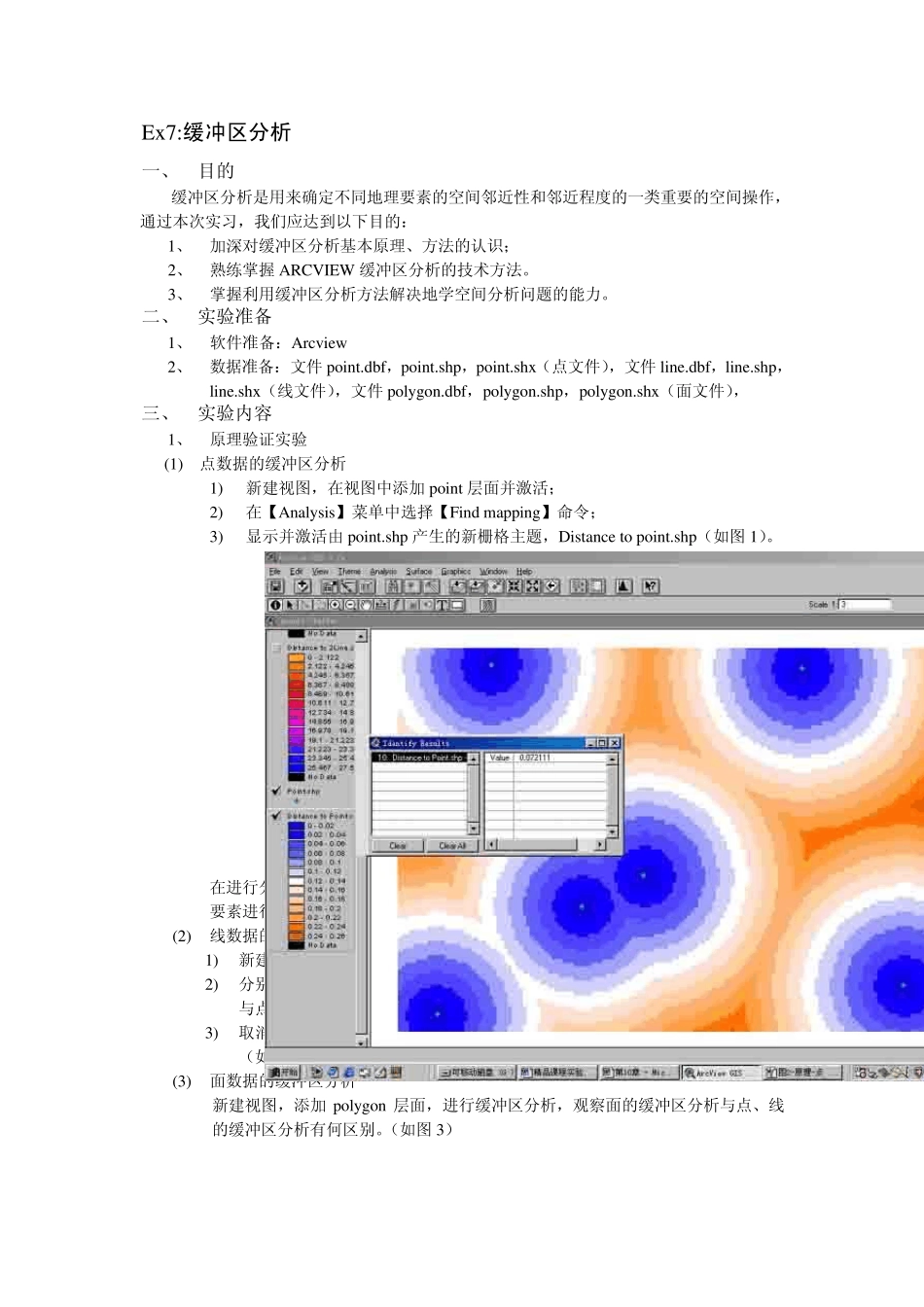

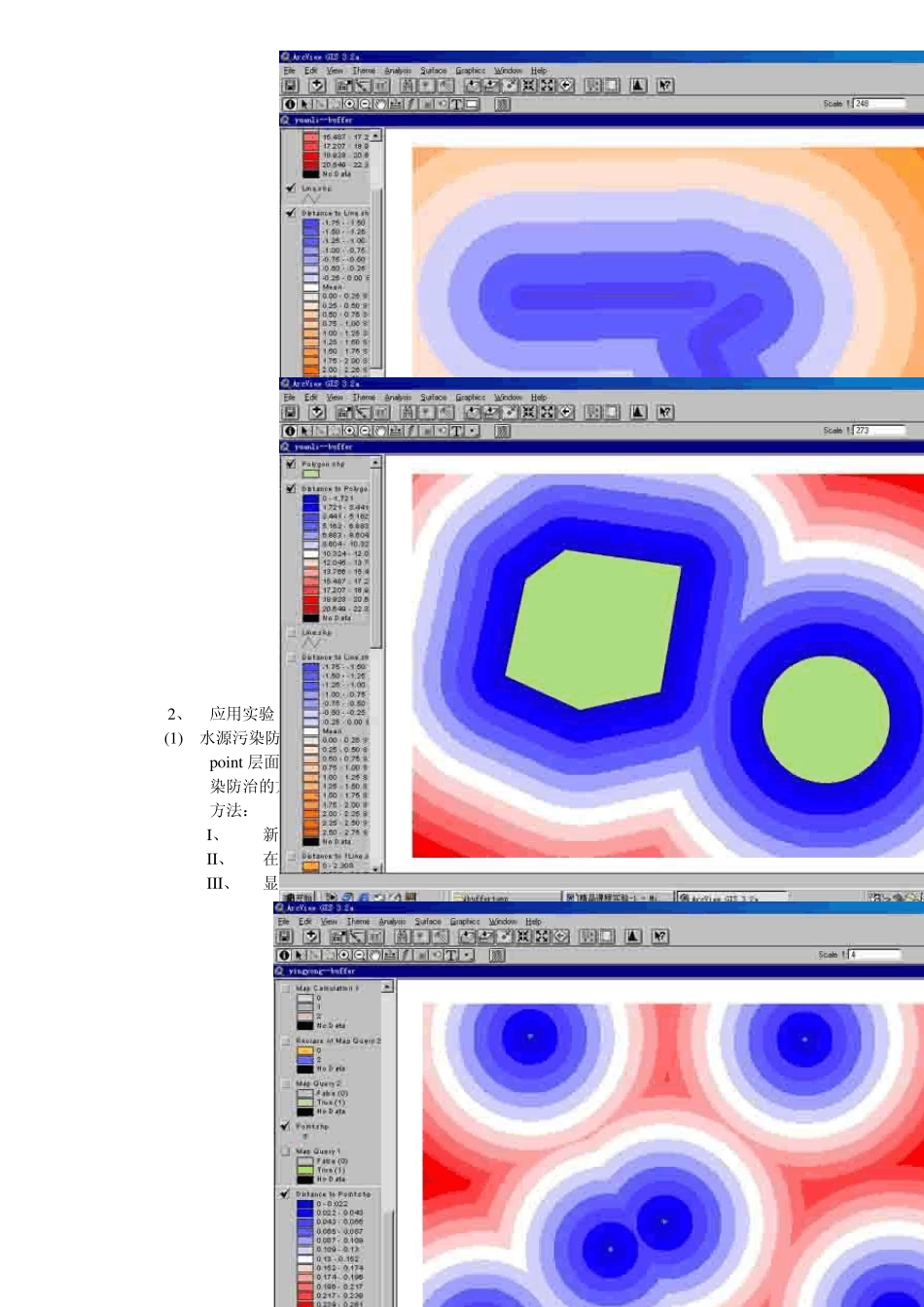

Ex7:缓冲区分析 一、 目的 缓冲区分析是用来确定不同地理要素的空间邻近性和邻近程度的一类重要的空间操作，通过本次实习，我们应达到以下目的： 1、 加深对缓冲区分析基本原理、方法的认识； 2、 熟练掌握 ARCVIEW 缓冲区分析的技术方法。 3、 掌握利用缓冲区分析方法解决地学空间分析问题的能力。 二、 实验准备 1、 软件准备：Arcview 2、 数据准备：文件 point.dbf，point.shp，point.shx（点文件），文件 line.dbf，line.shp，line.shx（线文件），文件 polygon.dbf，polygon.shp，polygon.shx（面文件）， 三、 实验内容 1、 原理验证实验 (1) 点数据的缓冲区分析 1) 新建视图，在视图中添加 point 层面并激活； 2) 在【Analysis】菜单中选择【Find mapping】命令； 3) 显示并激活由 point.shp 产生的新栅格主题，Distance to point.shp（如图 1）。 在进行分析时，若选中了 point 层面中的某一个或几个要素，则缓冲区分析只对该要素进行；否则，对整个层面的所有要素进行。 (2) 线数据的缓冲区分析 1) 新建视图，在视图中添加 line 层面并激活； 2) 分别选中 line 层面中的两条线，进行缓冲区分析，注意比较线的缓冲区分析与点的缓冲区分析有何不同。 3) 取消选定，对整个 line 层面进行缓冲区分析，观察与前两个分析结果的区别（如图 2）。 (3) 面数据的缓冲区分析 新建视图，添加 polygon 层面，进行缓冲区分析，观察面的缓冲区分析与点、线的缓冲区分析有何区别。（如图 3） 图 1. point 层面的缓冲区分析 2、 应用实验 (1) 水源污染防治 point 层面表示了水源（如：水井）的位置分布，要求利用缓冲区分析提出水源污染防治的方案。 方法： I、 新建视图，添加水源(例如：水井)分布的点主题 point.shp。 II、 在【Analy sis】菜单中选择【Find distance】命令。 III、 显示并激活由 point.shp 产生的新栅格主题，Distance to point.shp（如图 4）。 图 2. 对整个 line 层面所做的缓冲区分析 图 3. poly gon 层面的缓冲区分析 图 4. 水源距离制图 IV、 双击左边的图例，在弹出的Legend Editor 对话框中可重新调整分级。 新的栅格主题显示了区域内每个栅格距最近的水井的距离，其中蓝色的栅格距各个井的距离最近，对水源的影响最大；红色的栅格距各个井的距离最远，影响最小。在本例中认为距各个水井0.1 以内的区域对水质的...
