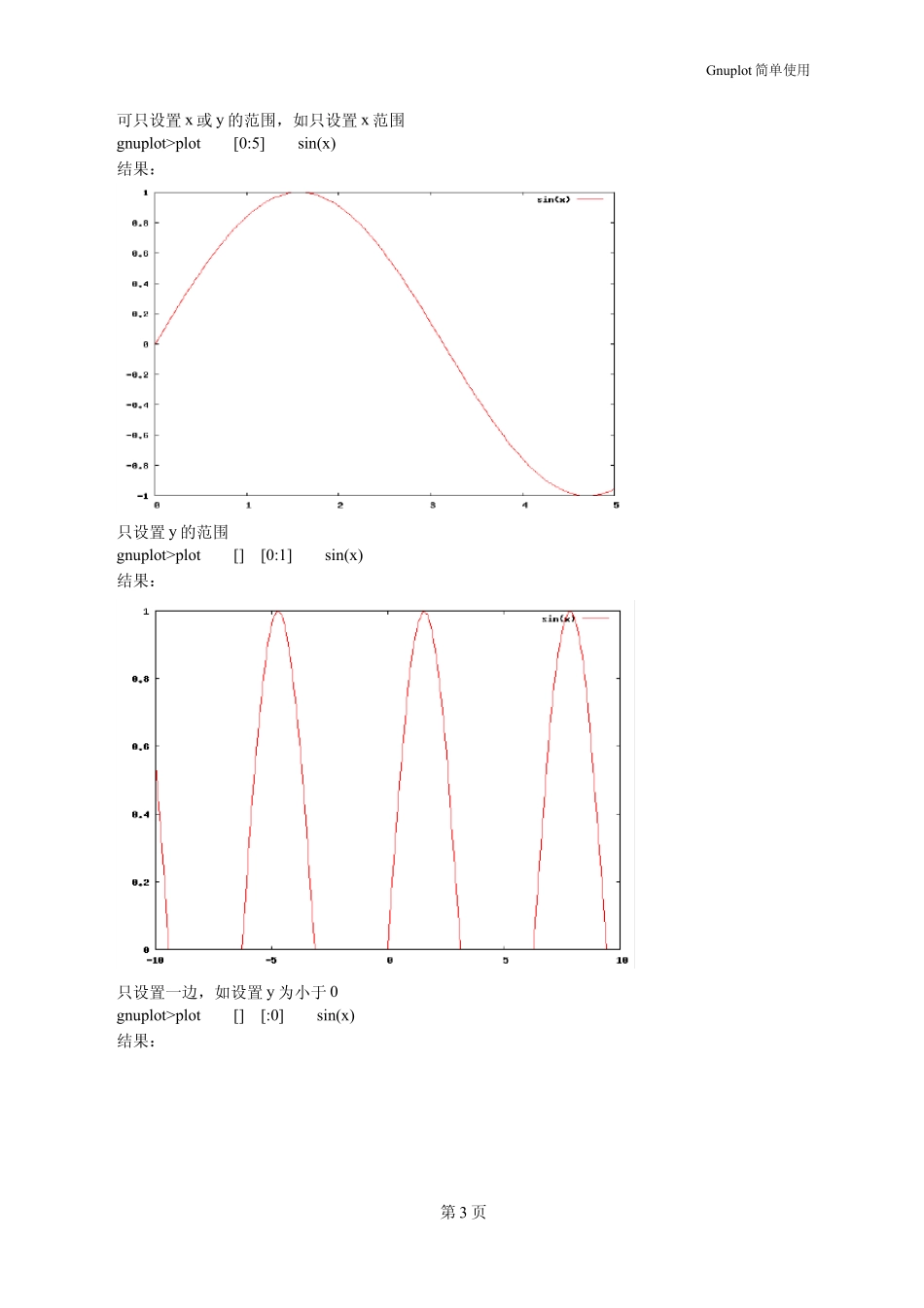

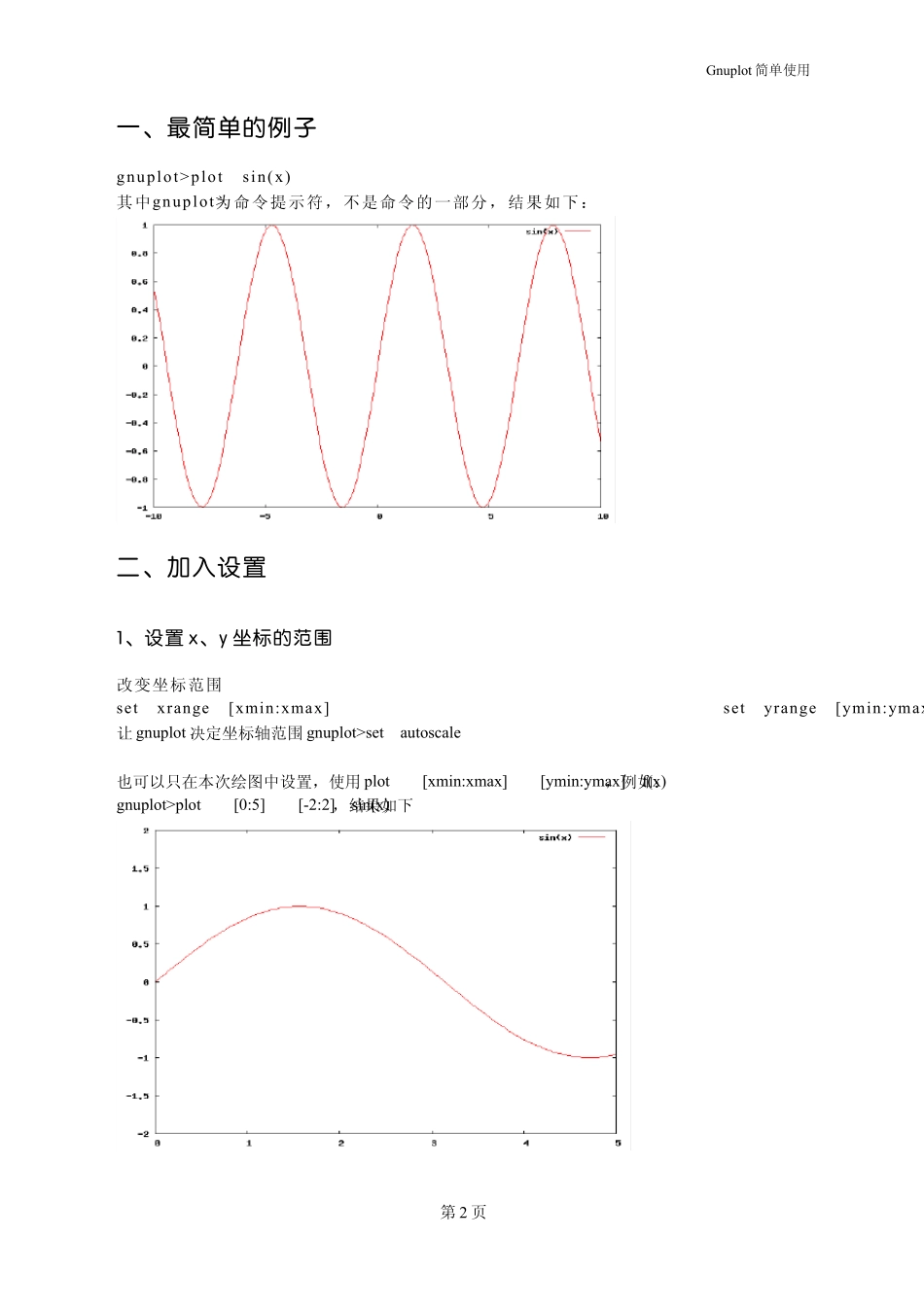

Gnu plot 简单使用Gnuplot 简 单 使 用2008年 12 月第 1 页Gnu plot 简单使用一、最简单的例子gnu plot>plot sin(x )其中gnu plot> 为命令提示符，不是命令的一部分，结果如下：二、加入设置1、设置 x、y 坐标的范围改变坐标范围set x range [x min:x max ] set y range [y min:y max ]让 gnu plot 决定坐标轴范围 gnu plot>set au toscale也可以只在本次绘图中设置，使用 plot [x min:x max ] [y min:y max ] f(x )，例如：gnu plot>plot [0:5] [-2:2] sin(x ) ，结果如下第 2 页Gnu plot 简单使用可只设置 x 或 y 的范围，如只设置 x 范围gnu plot>plot [0:5] sin(x ) 结果：只设置 y 的范围gnu plot>plot [] [0:1] sin(x )结果：只设置一边，如设置 y 为小于 0gnu plot>plot [] [:0] sin(x )结果：第 3 页Gnuplot 简单使用2、设置坐标轴名称gnuplot>set xlabel ‘xlabel’ ; set ylabel ‘ylabel’ ; plot sin(x)可以在一行写多个命令，命令间用分号隔开；结果如下：取消坐标轴名称设置gnuplot>unset xlabelgnuplot>unset ylabel3、设置对数坐标设置为对数坐标 set logscale第 4 页Gnuplot 简单使用设置 x、y 轴为对数坐标 gnuplot>set logscale xgnuplot>set logscale y取消对数坐标 unset logscale4、设置绘图标题gnuplot>set title ‘title’gnuplot>plot sin(x)取消绘图标题设置unset title5、同时绘制多个函数gnuplot>plot f1(x),f2(x),......fn(x)，例如：gnuplot>plot sin(x),x ，结果：第 5 页Gnuplot 简单使用6、为曲线设置标题gnuplot>plot f(x) title 'title'例如：gnuplot>plot sin(x) title ‘y=sin(x)’,x title ‘y=x’结果：7、设置曲线标题的放置位置gnuplot>set key x,y其中x,y 为横、纵坐标，例如：gnuplot>set key 8,-0.8gnuplot> plot [-10:10] [-1:1] sin(x) title 'sin'将文本‘sin’放置在(8,-0.8)坐标处，结果：第 6 页Gnu plot 简单使用将曲线标题放置到默认位置，使用命令：gnu plot>set key defau lt设置不显示曲线标题，使用名令 u nset key可设置绘图标题框gnu plot>set key box效果如下取消设置绘图标题框，使用命令 set key nobox8、添加网格gnu plot>set grid;plot cos(x )取消网格，使用命令 u nset grid第 7 页Gnuplot 简单...
