GPON概念理解

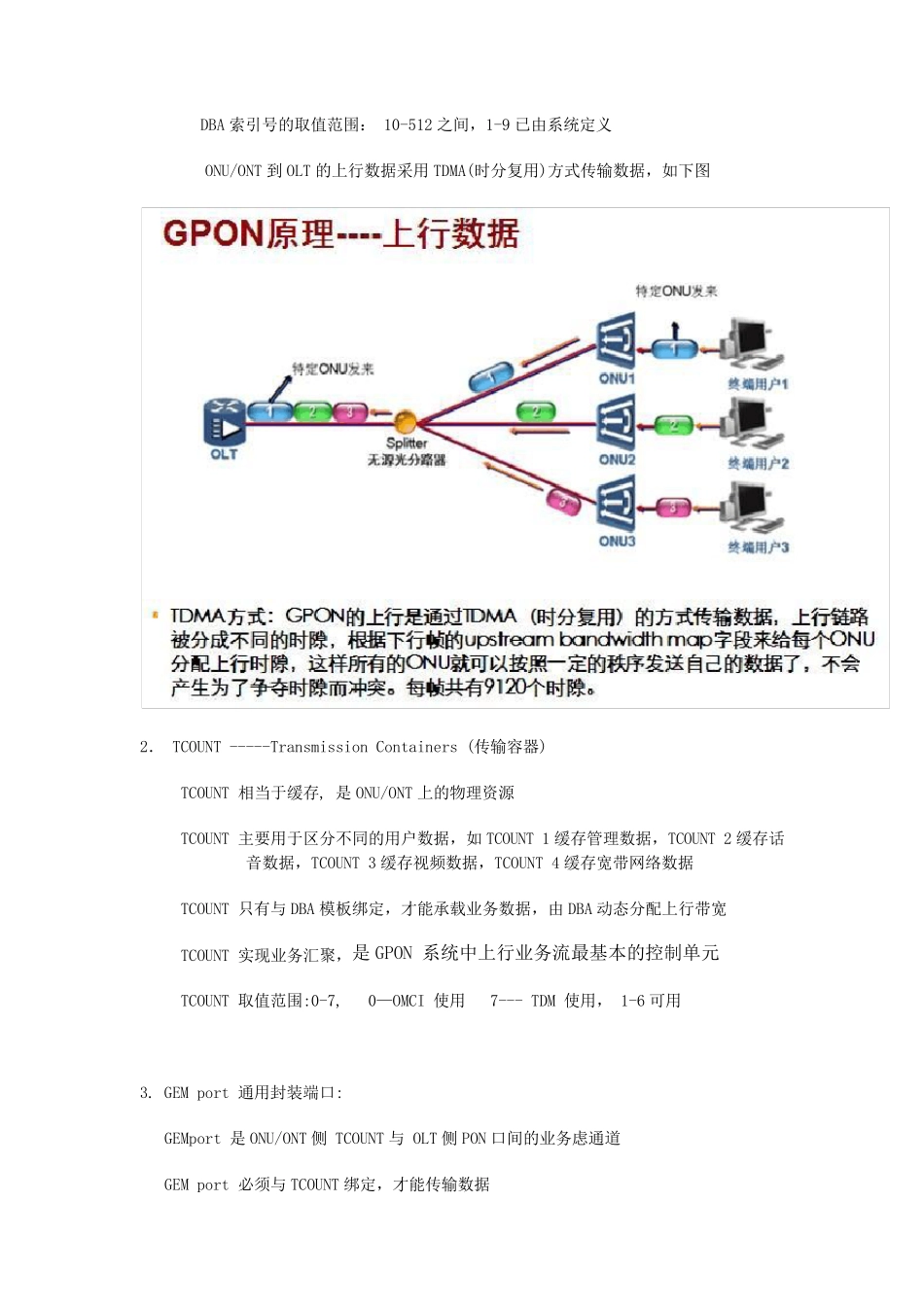

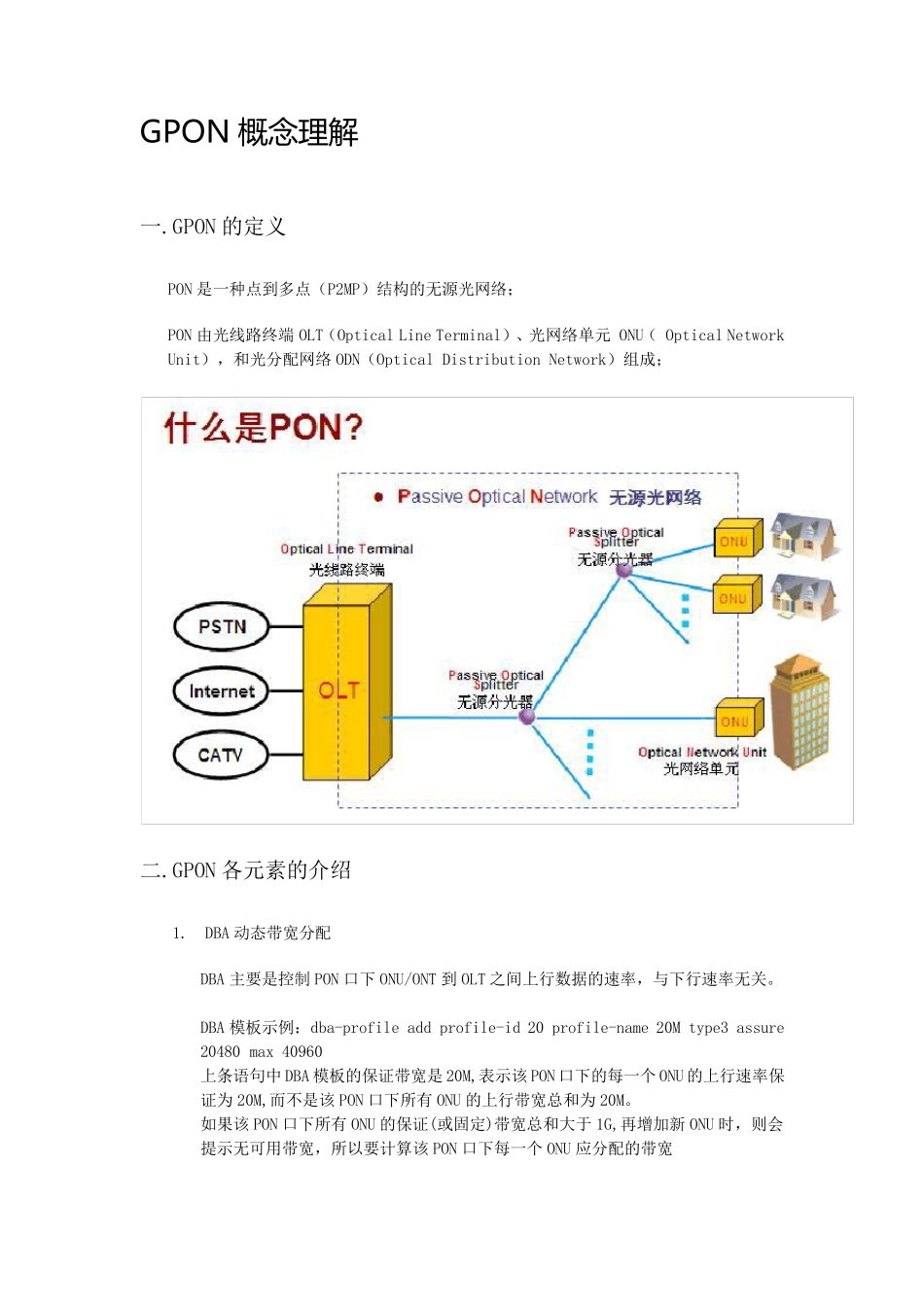

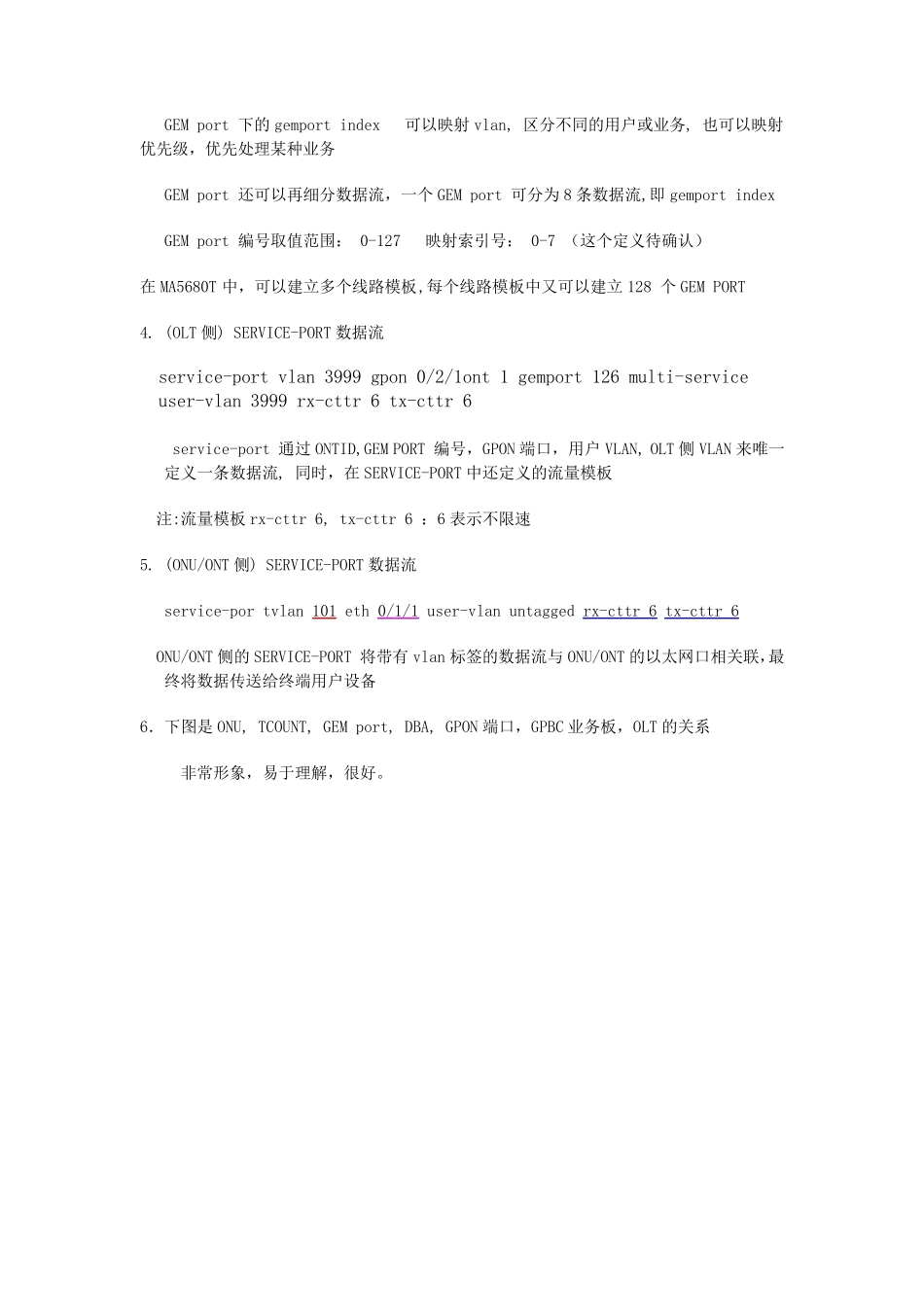

GPON 概 念理解 一.GPON 的定义 PON 是一种点到多点（P2MP）结构的无源光网络； PON 由光线路终端OLT（Optical Line Terminal）、光网络单元 ONU（ Optical Network Unit），和光分配网络ODN（Optical Distribution Network）组成； 二.GPON 各元素的介绍 1. DBA 动态带宽分配 DBA 主要是控制 PON 口下 ONU/ONT 到OLT 之间上行数据的速率，与下行速率无关。 DBA 模板示例：dba-profile add profile-id 20 profile-name 20M type3 assure 20480 max 40960 上条语句中 DBA 模板的保证带宽是20M,表示该 PON 口下的每一个 ONU 的上行速率保证为 20M,而不是该 PON 口下所有 ONU 的上行带宽总和为 20M。 如果该 PON 口下所有 ONU 的保证(或固定)带宽总和大于 1G,再增加新 ONU 时，则会提示无可用带宽，所以要计算该 PON 口下每一个 ONU 应分配的带宽 DBA 索引号的取值范围： 10-512 之间，1-9 已由系统定义 ONU/ONT 到OLT 的上行数据采用TDMA(时分复用)方式传输数据，如下图 2． TCOUNT -----Transmission Containers (传输容器) TCOUNT 相当于缓存, 是ONU/ONT 上的物理资源 TCOUNT 主要用于区分不同的用户数据，如TCOUNT 1 缓存管理数据，TCOUNT 2 缓存话音数据，TCOUNT 3 缓存视频数据，TCOUNT 4 缓存宽带网络数据 TCOUNT 只有与DBA 模板绑定，才能承载业务数据，由DBA 动态分配上行带宽 TCOUNT 实现业务汇聚，是GPON 系统中上行业务流最基本的控制单元 TCOUNT 取值范围:0-7, 0—OMCI 使用 7--- TDM 使用， 1-6 可用 3. GEM port 通用封装端口: GEMport 是ONU/ONT 侧 TCOUNT 与 OLT 侧 PON 口间的业务虑通道 GEM port 必须与TCOUNT 绑定，才能传输数据 GEM port 下的gemport index 可以映射vlan, 区分不同的用户或业务, 也可以映射优先级，优先处理某种业务 GEM port 还可以再细分数据流，一个GEM port 可分为8 条数据流,即gemport index GEM port 编号取值范围： 0-127 映射索引号： 0-7 （这个定义待确认） 在MA5680T 中，可以建立多个线路模板,每个线路模板中又可以建立128 个GEM PORT 4. (OLT 侧) SERVICE-PORT 数据流 service-port vlan 3999 gpon 0/2/1ont 1 gemport 126 multi-service user-vlan 3999 rx-cttr 6 tx-cttr 6 service-port 通过ONTID,GEM PORT ...
