HP6520S拆机详解

HP6520S拆机详解_第1页
1/8

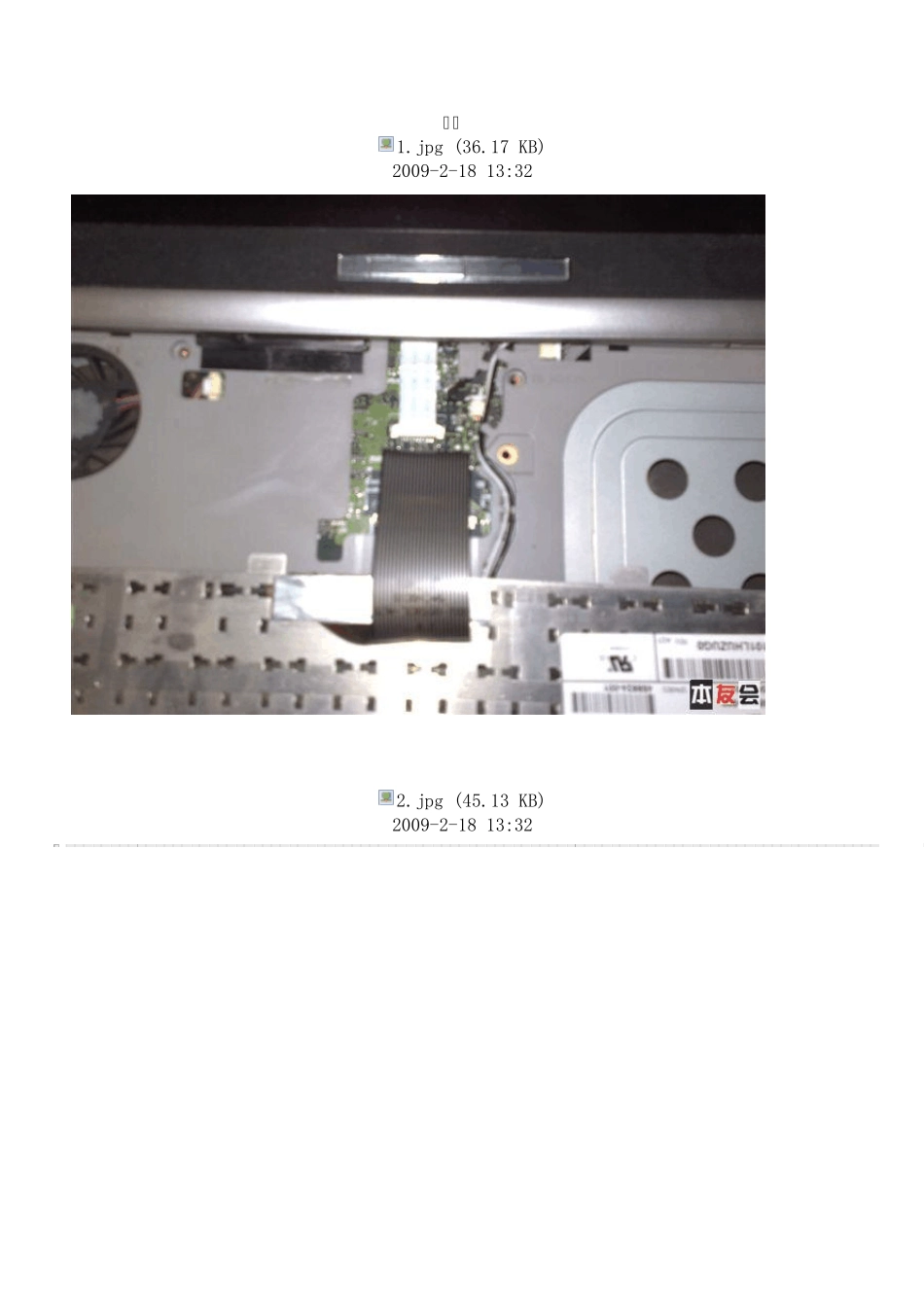

HP6520S拆机详解_第2页
2/8

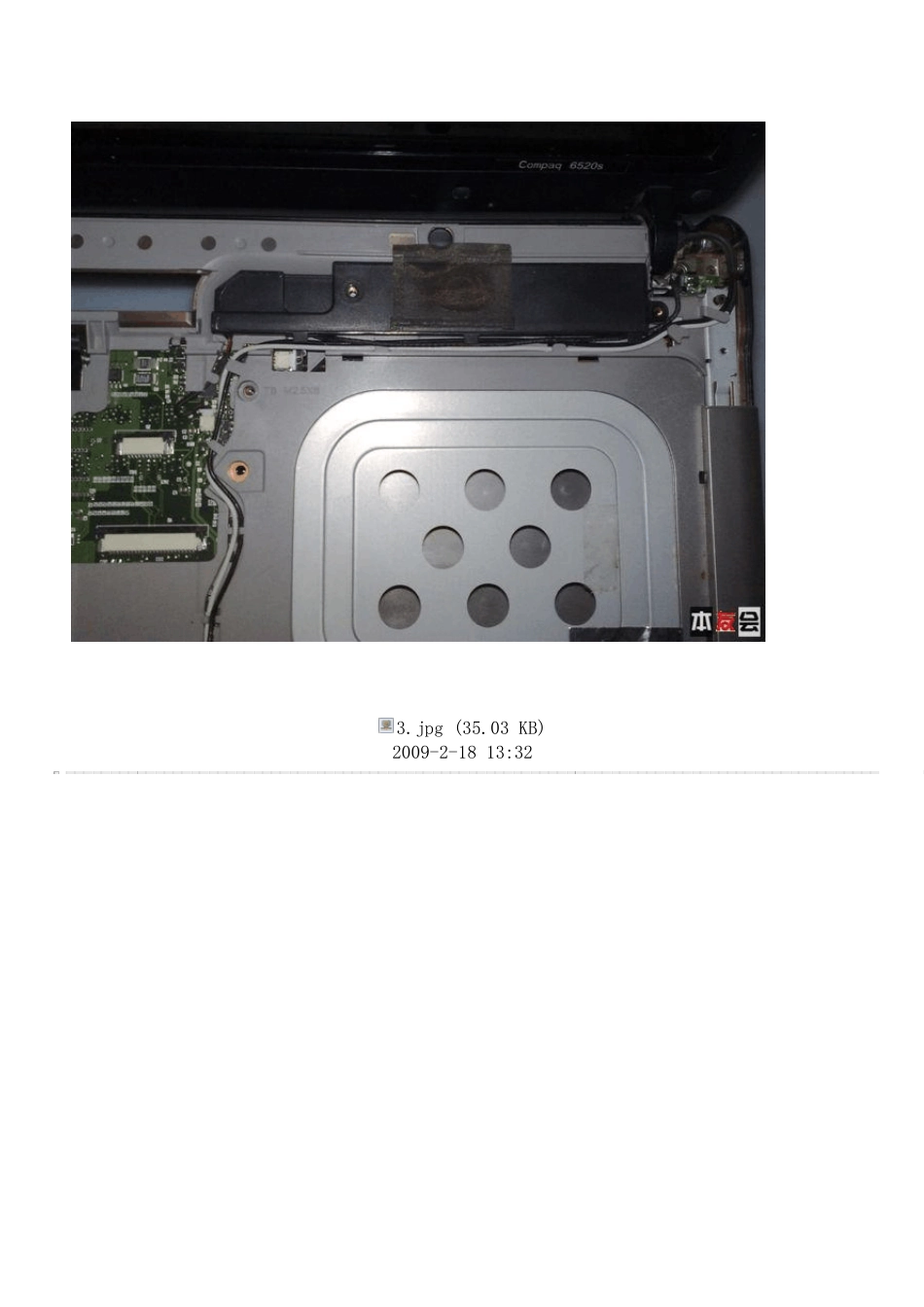

HP6520S拆机详解_第3页
3/8
6520s 拆机详解! 我买6520s 已经1 年多了,我的保修期已经过了,再加上我这个人喜欢瞎鼓捣,所以就想的换一些东西,内存和硬盘已经更换过了,就想的去换一下CPU,于是,从淘宝上面买了一个散装的T9300,回来换! 回来之后就准备动手了,可是从网上搜索了半天都没有找到有关6520s 的拆机图, 没办法,只能自己瞎鼓捣了…… 第一次弄的时候用了一个多小时才弄好…… 好了,不罗嗦了,说一下要准备的工具:1 个很小的四角螺丝刀,1 个六角螺丝刀。 下面开始了: 1、把硬盘、光驱、内存条和挡板拿下来(有点火星了),把后面的无线网卡的连接线要拿下来(可以不用拆无线网卡),要不拆的话显示器拿不下来。 2、 把所有的螺丝拧下来,有三个地方要注意:光驱口有四个螺丝,电池下面有三个螺丝,硬盘下面有一个螺丝,都要打开 3、把控制板拿下来,控制板处有12 个卡子,显示器下面有8 个,两边和键盘分口处有2 个,中间有两个(这两个可以不管),小心打开后就可以拿下控制器和键盘了。但注意下面控制面板和键盘都有连接线,都是有卡子,用小螺丝刀把两边的黑色的卡子挑起来就可以拿出来了! 4、然后把外置喇叭拆下来,就可以看到下面的几个连接线了,把显示器连接的几个线都打开,然后再将连接显示器的四个螺丝打开,就可以拿掉显示器了! 5、这时候就可以把上壳取下来了,注意上壳的卡子,应该是9 个,两边各三个,下面也是三个。 6、这个时侯你就可以看到主板了,因为6520S 的 CPU 是在主板的下面,所以我们需要吧主板拿下来,这时主板上面还有三个螺丝固定主板,还需要把主板上的猫的连接线拿下来,然后把主板先向右,把左面U 口、显卡口和网线口从框子中间拿出来,再向上拿就可以了,小心别把主板弄断哈! 7、把排风管拿下来,去的时候要以对角的方式把螺丝拧下来就可以了,拿下排风管后就可以看到CPU 了! 成功了!!!!!!!!!!!!!!!!!! 终于成功了!不过…… 我的机子不可以装T9300, 装上后一进系统就蓝屏,重装系统后也不行,结果一问才知道是我的BIOS 供电不做,而 HP 是不可以改BIOS 的,所以只好拆掉了, 唯一好的就是第二次拆的时候只用了半个小时! 温馨提示,往回装的时候要注意排线,它都有专门的凹槽,如果不装进去的话就会发现键盘突出来了! 呵呵,就这样了,希望给大家一点帮助,有其他的探讨给我发邮件我的邮箱是cuiyubaby@126.com 最后希望版主给我多加点精哈!!!!!...
