HPcompaq6535s拆解说明

HPcompaq6535s拆解说明_第1页
1/6
HPcompaq6535s拆解说明_第2页
2/6
HPcompaq6535s拆解说明_第3页
3/6

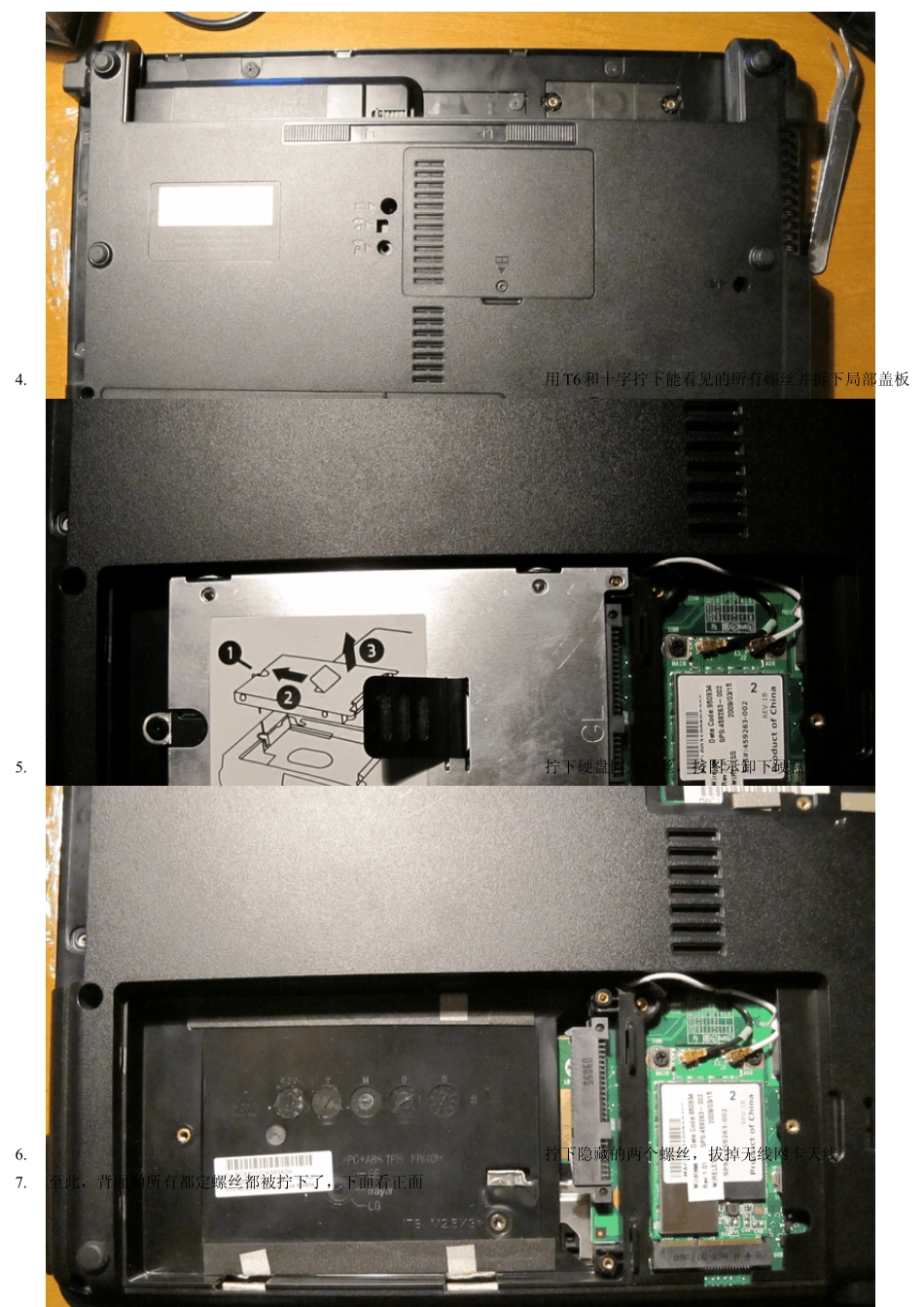

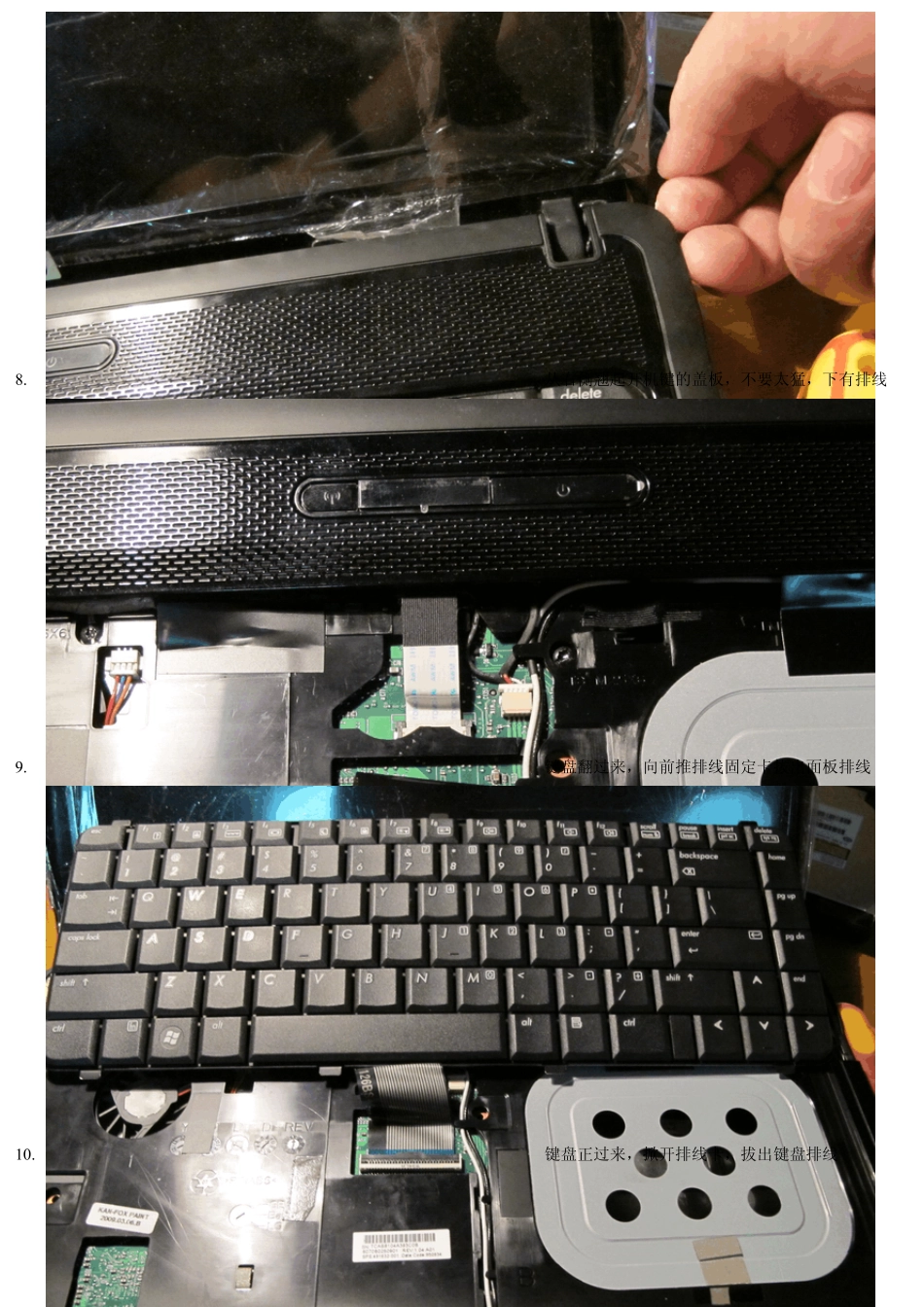

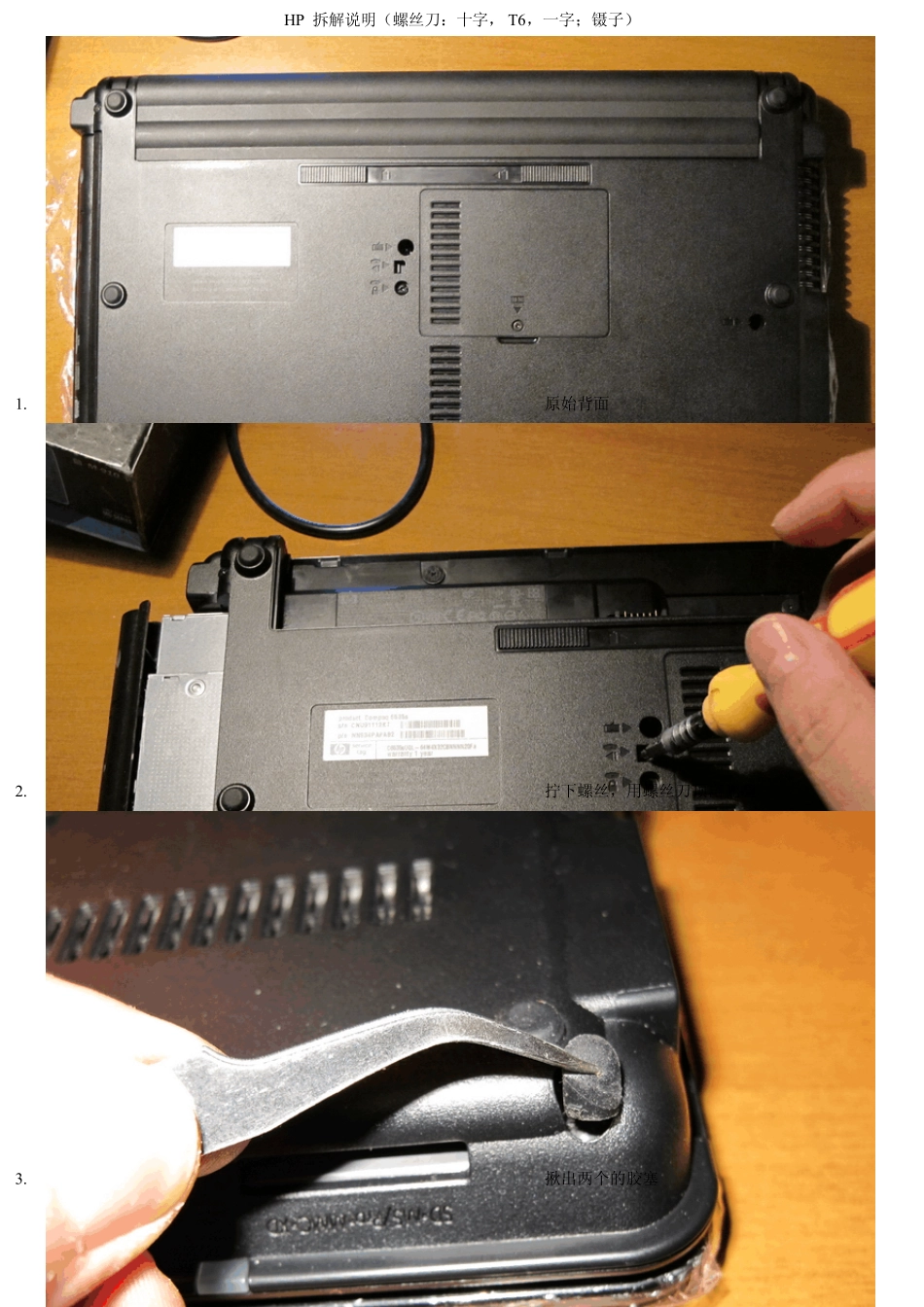

HP 拆解说明(螺丝刀:十字, T6,一字;镊子) 1. 原始背面 2. 拧下螺丝,用螺丝刀顶出光驱 3. 揪出两个的胶塞 4. 用T6和十字拧下能看见的所有螺丝并拆下局部盖板 5. 拧下硬盘固定螺丝,按图示卸下硬盘 6. 拧下隐藏的两个螺丝,拔掉无线网卡天线 7. 至此,背面的所有都定螺丝都被拧下了,下面看正面 8. 从右侧翘起开机键的盖板,不要太猛,下有排线 9. 键盘翻过来,向前推排线固定卡拔出面板排线 10. 键盘正过来,掀开排线卡,拔出键盘排线 11. 拔出插头 12. 记好线路排布,分离三条线,拧下屏幕螺丝 13. 拔出屏幕排线,拧下螺丝 14. 拧下主板固定螺丝,卸下屏幕 15. 注意无线网卡天线穿出的位置 16. 从右侧掀起盖板,注意边框扣的方向,勿用蛮力 17. 顶开排线卡,拔出排线,卸下盖板 18. 拧下螺丝拔出插头,从显示器插口下手顶起主板 19. 拧下风扇螺丝,取下风扇,拆解完成 20. 其他部件:无线网卡有两个固定螺丝拧下即可;内存两边的卡扣向两侧顶开即可;BIOS 电池需要用一字螺丝刀翘起;CPU需要卸下散热片后方可取出。 感谢观赏
