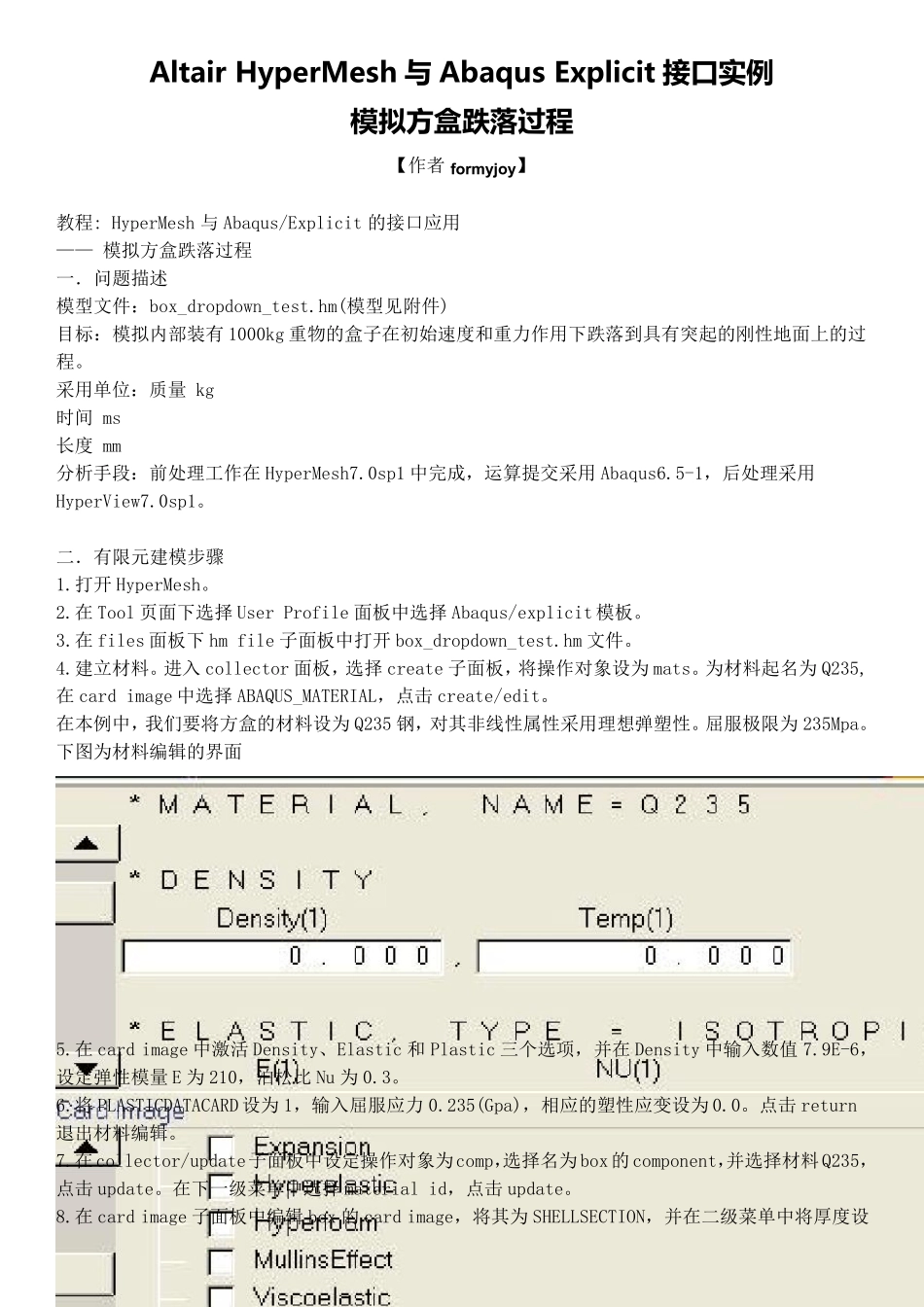

Altair HyperMesh 与 Abaqus Explicit 接口实例 模拟方盒跌落过程 【 作 者formy joy】 教 程 : HyperMesh 与 Abaqus/Explicit 的 接 口 应 用 — — 模 拟 方 盒 跌 落 过 程 一 . 问 题 描 述 模 型 文 件 : box_dropdown_test.hm(模 型 见 附 件 ) 目 标 : 模 拟 内 部 装 有 1000kg 重 物 的 盒 子 在 初 始 速 度 和 重 力 作 用 下 跌 落 到 具 有 突 起 的 刚 性 地 面 上 的 过程 。 采 用 单 位 : 质 量 kg 时 间 ms 长 度 mm 分 析 手 段 : 前 处 理 工 作 在 HyperMesh7.0sp1 中 完 成 , 运 算 提 交 采 用 Abaqus6.5-1, 后 处 理 采 用HyperView7.0sp1。 二 . 有 限 元 建 模 步 骤 1.打 开 HyperMesh。 2.在 Tool 页 面 下 选 择 User Profile 面 板 中 选 择 Abaqus/explicit 模 板 。 3.在 files 面 板 下 hm file 子 面 板 中 打 开 box_dropdown_test.hm 文 件 。 4.建 立 材 料 。 进 入 collector 面 板 , 选 择 create 子 面 板 , 将 操 作 对 象 设 为 mats。 为 材 料 起 名 为 Q235,在 card image 中 选 择 ABAQUS_MATERIAL, 点 击 create/edit。 在 本 例 中 , 我 们 要 将 方 盒 的 材 料 设 为 Q235 钢 , 对 其 非 线 性 属 性 采 用 理 想 弹 塑 性 。 屈 服 极 限 为 235Mpa。下 图 为 材 料 编 辑的 界面 5.在 card image 中 激活 Density、Elastic 和 Plastic 三个选 项, 并在 Density 中 输入 数值 7.9E-6,设 定弹 性 模 量 E 为 210, 泊松比 Nu 为 0.3。 6.将 PLASTICDATACARD 设 为 1, 输入 屈 服 应 力 0.235(Gpa), 相应 的 塑 性 应 变设 为 0.0。 点 击 return退出材 料 编 辑。 7.在 collector/update子 面 板 中 设 定操 作 对 象 为 comp,选 择 名 为 box 的 component,并选 择 材 料 Q235,点 击 update。 在 下 一 级菜单 中 选 择 material id, 点 击 update。 8.在 card image 子 面 板 中 编 辑 box 的 card image, 将 其 为 SHELLSECTION, 并在 二 级菜单 中 将 厚度...
