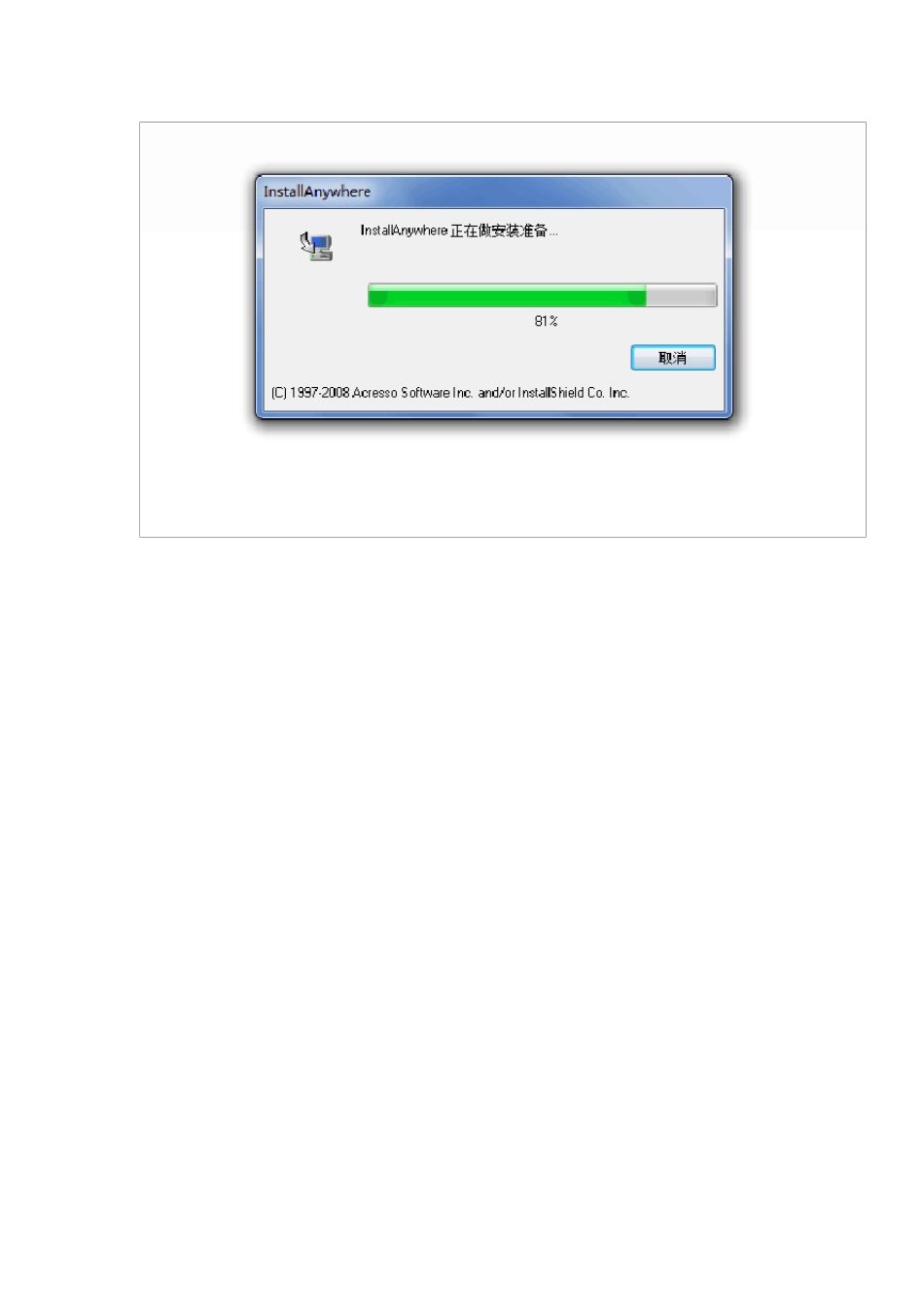

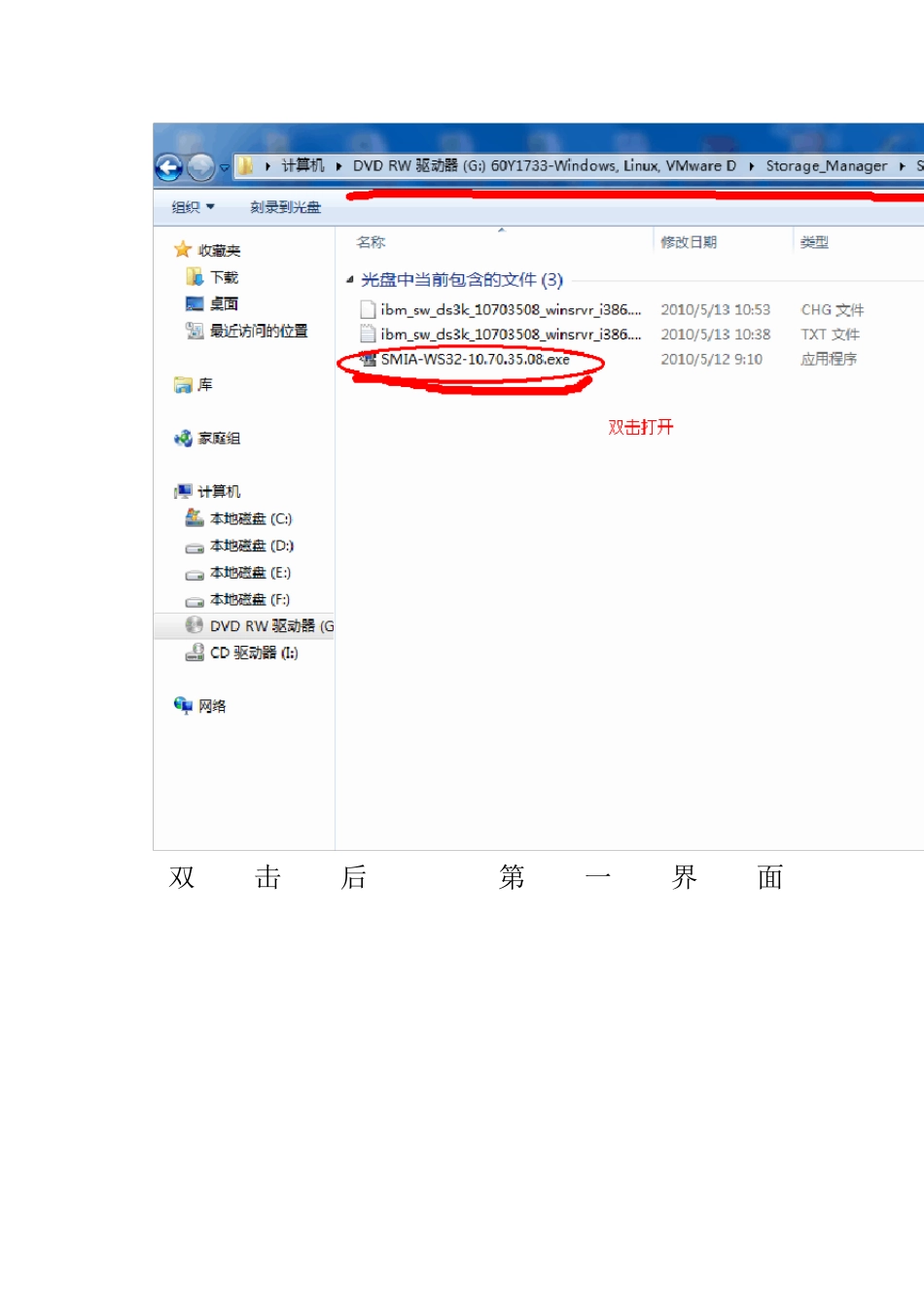

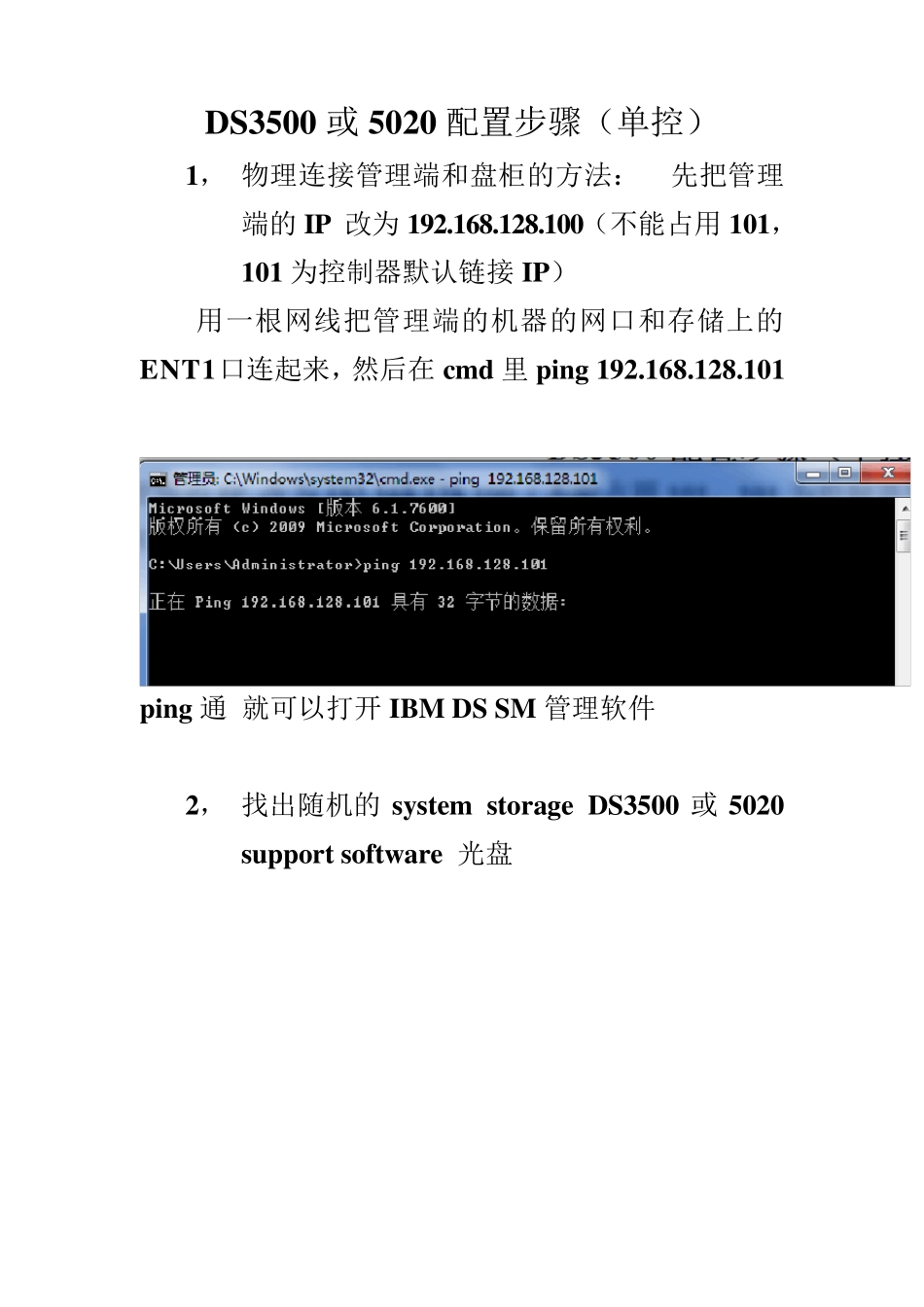

DS3500 或5020 配置步骤（单控） 1， 物理连接管理端和盘柜的方法： 先把管理端的IP 改为192.168.128.100（不能占用101，101 为控制器默认链接IP） 用一根网线把管理端的机器的网口和存储上的ENT1口连起来，然后在 cmd 里 ping 192.168.128.101 ping 通 就可以打开 IBM DS SM 管理软件 2， 找出随机的system storage DS3500 或5020 support software 光盘 双击后 第一界面 点 OK 点 NEXT 继续 NEXT 然后点击 NEXT 继续 NEXT 点击OK 继续NEXT 弹出任何界面都 OK 然后 点击 INSTALL 开始安装 ，安装完成，开始菜单里找到如下 点DS storage manager client，打开管理软件 如下图界面，右击小电脑图标，弹出三个选项 选择Ou t-of-band management 再第一个空白处输入 A 控制器的管理 IP 如上，然后点击 ADD ，当添加完成，会询问是否继续添加，点NO 正常添加完成后如图 系统会要求强制设置，密码复杂性要满足大小写加数字加特殊符号 ：如 Abc!@#123<> 设置成功就可以进入管理界面了 如图单击 Lo gical 右击 unconfigured capacity ，选择 create array NEXT ARRAY NAME 可以自定义，随便输入 继续 NEXT 选择好之后 finish 完成 array 创建 点击 yes，开始创建 LUN NEXT 选择好之后 NEXT 结束LUN 的创建 如需继续创建新的LUN 可以点击yes 如果不需要 点击NO 开始映射的步骤（mapping） 选择DEFINE , HOST GROUP 为创建主机组 HOST为单台主机 定义一个主机 NAME 同样可以随意输入，然后NEXT 识别完成后NEXT，选择主机的操作系统类型后， finish 完成 选择DEFINE ADDITIONAL MAPPING ，add 完 后close 关闭对话框 映射完成后 可以看到对应主机里的LUN 现在可以重启服务器 ，打开磁盘管理，查看到映射过来的LUN，服务器里显示为磁盘N, 如果服务器里多了个莫名其妙的几十 M 的小盘 在SM的mapping里把 Access remove掉右击 Access 选择 remove mapping 输入yes 点击OK 然后刷新下磁盘管理或重启服务器， 几十M 的小磁盘就消失了。至此，配置结束
