IBMT41拆机过程

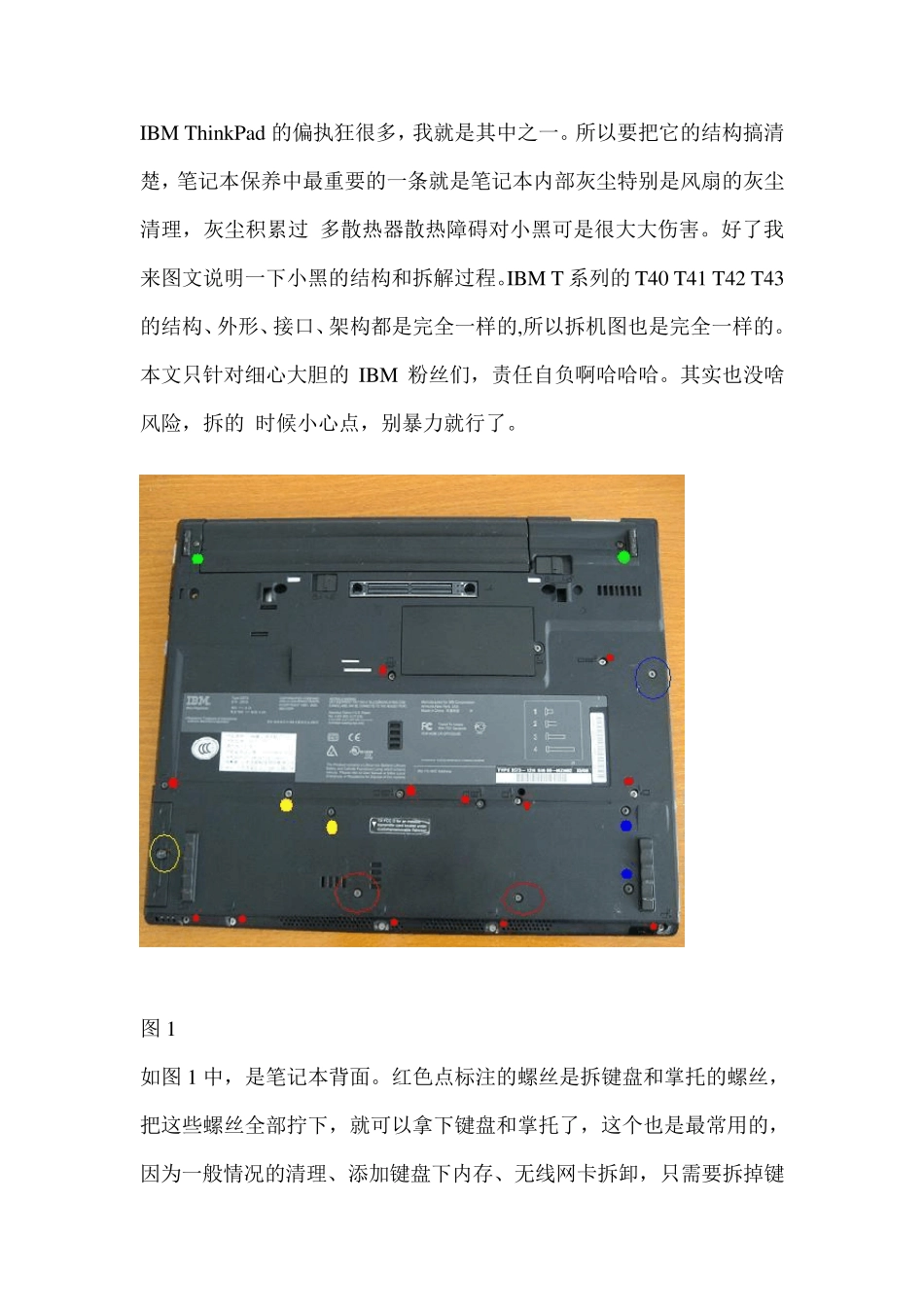

IBM Thin k Pad 的偏执狂很多，我就是其中之一。所以要把它的结构搞清楚，笔记本保养中最重要的一条就是笔记本内部灰尘特别是风扇的灰尘清理，灰尘积累过 多散热器散热障碍对小黑可是很大大伤害。好了我来图文说明一下小黑的结构和拆解过程。IBM T 系列的T40 T41 T42 T43的结构、外形、接口、架构都是完全一样的,所以拆机图也是完全一样的。本文只针对细心大胆的IBM 粉丝们，责任自负啊哈哈哈。其实也没啥风险，拆的 时候小心点，别暴力就行了。 图1 如图1 中，是笔记本背面。红色点标注的螺丝是拆键盘和掌托的螺丝，把这些螺丝全部拧下，就可以拿下键盘和掌托了，这个也是最常用的，因为一般情况的清理、添加键盘下内存、无线网卡拆卸，只需要拆掉键盘和掌托就可以了。右下角黄色圈的螺丝是硬盘固定螺丝，拆下后就可以把硬盘拔出来了。 图 2 如图 2 中所示，轻轻掀开键盘和掌托，注意键盘和掌托都和主板都是有连接线的，把连接线的插头拔下来，键盘掌托就完全取下来了。 图3 键盘和掌托拿下后，小黑的内部全貌就露出来了。现在来介绍一下看到的各个元件。 左上角带一个白色条码的小设备是内置蓝牙或是猫，现在一般人都不用这个设备了。 左侧中间的是 CPU 风扇和散热器， 这个可是个重要部件啊，一年半载的就应该拆开键盘来清理一下风扇的灰尘，有利健康的。T43 和一部分高分的T41 T42 用的是长管风扇，就是把显卡也给覆盖了。如果风扇因为时间长后噪音大或是风扇报错了，就需要向风扇里加点润滑油了，详细的在我写的风扇保养里，过几 天就写，呵呵。 风扇下边就是 PCMCI 插槽，就是右下角的白色大铁片，这个一般也很少用，就是插一些外置扩展设备的，例如外置 CDMA 无线上网卡或扩展 USB 卡等。 PCMCI 槽右侧的大白色的是内置的无线网卡，这个无线网卡如果不是原装的，IBM 笔记本会报错，解决办法在这里（1802 报错破解）。在图中可以看到无线网卡两根线，一白一黑连接进入显示屏内部，这个是无线网卡的天线。 无线网卡的西边是南桥芯片，南桥被无线网卡遮住了，看不见。无线网卡正上方的两个大芯片分别是显卡芯片和北桥芯片。无线网卡的右上角的黄色圆形物体就是BIOS电池，在无线网卡下边的是喇叭，这些也没啥可说的。 北桥芯片上边的是内存，IBM T 系列都是有两个内存插槽，一个是图上的在键盘下边的内存插槽，另外一个在机器背面的内存盖板下的内存插槽。 右侧面积很大的白色铁片是光驱骨架和...
