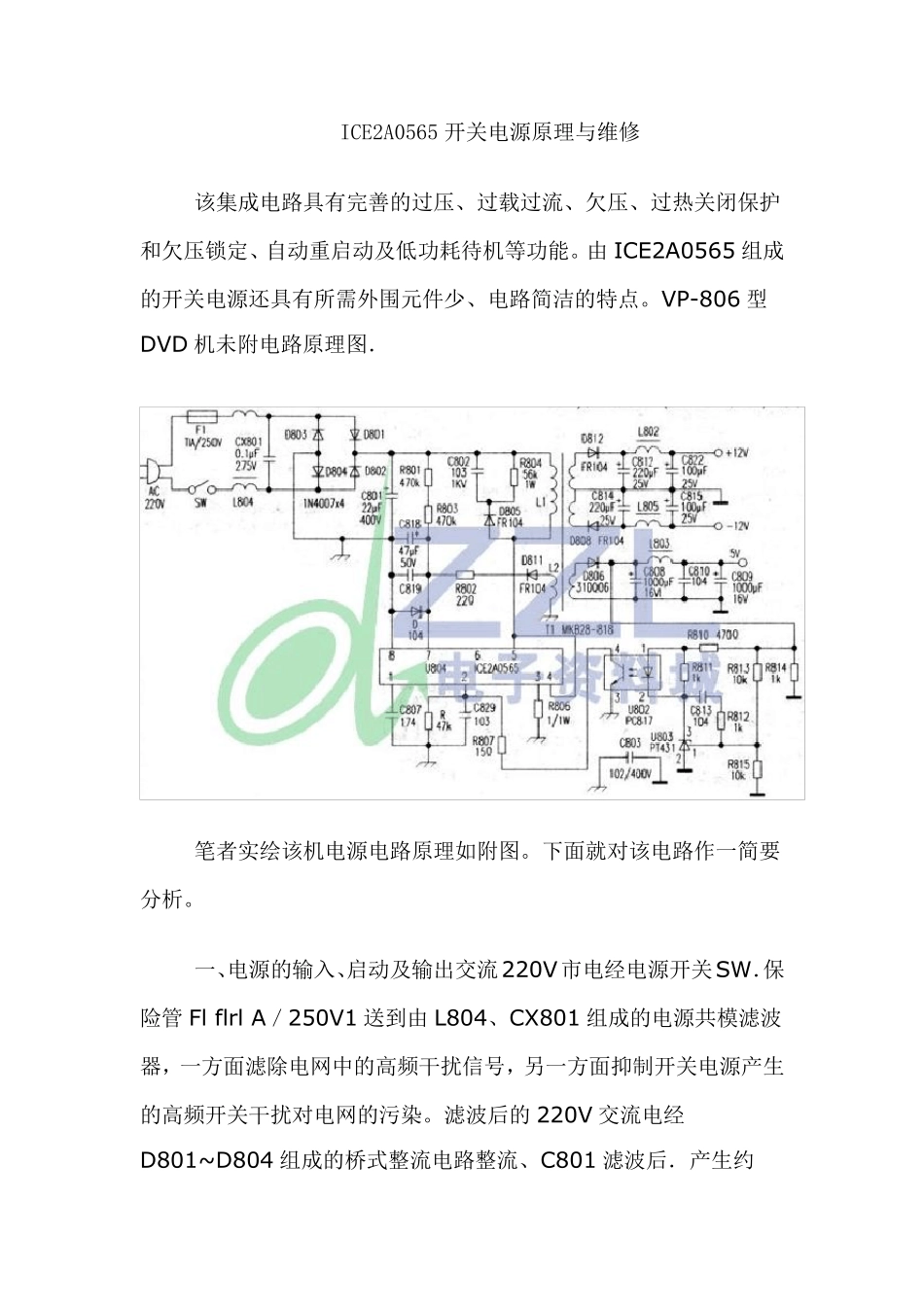

ICE2A0565 开关电源原理与维修 该集成电路具有完善的过压、过载过流、欠压、过热关闭保护和欠压锁定、自动重启动及低功耗待机等功能。由 ICE2A0565 组成的开关电源还具有所需外围元件少、电路简洁的特点。VP-806 型DVD 机未附电路原理图． 笔者实绘该机电源电路原理如附图。下面就对该电路作一简要分析。 一、电源的输入、启动及输出交流220V市电经电源开关SW．保险管 Fl flrl A／250V1 送到由 L804、CX801 组成的电源共模滤波器，一方面滤除电网中的高频干扰信号，另一方面抑制开关电源产生的高频开关干扰对电网的污染。滤波后的220V 交流电经 D801~ D804 组成的桥式整流电路整流、C801 滤波后．产生约 300V 的直流电压。该电压一路经开关变压器初级L1 绕组，加到U804(ICE2A0565)④、⑤脚，另一路经启动电阻R801．R803 对C818 充电，使U804⑦脚电压上升。与此同时U804 内部软启动电路对①脚外接的软启动时间常数电容 C807 充电。当⑦脚电压上升到13．5V，同时①脚电压上升到5．3V 时，内部各功能电路开始正常工作。内部激励电路输出高频开关脉冲使场效应功率开关管处于正常的高频开关状态。当电路起振后，只要⑦脚电压不低于 8．5V，电路就将锁定在正常振荡状态，一旦电源工作后，⑦脚所需电流会增大，此时由启动电阻R801、R803 所提供的电流无法继续满足⑦脚内部电路的电流要求．改由开关变压器上的L2 绕组输出的脉冲电压经D811 整流，通过 R802 限流及 C818、C819 滤波后所产生的直流电压为⑦脚供电．以满足⑦脚在正常工作时的供电要求。电源工作后，开关变压器各次级输出高频脉冲电压．经各自的整流滤波电路后输出+5V、+12V 及-12V 三组电压。其中+5V 电压还经主板稳压电路稳压后得到3．3V 电压为解压集成电路供电。 二、稳压控制过程稳压电路主要由 U804、光电耦合器U802(PC817)、精密可调基准三端稳压器U803(PT431)以及取样电阻R813、R815 等组成。稳压过程如下：当因某种原因导致输出电压升高时，+5V 输出电压也会升高，通过 R813、R815 分压后加到U803 控制端①脚的电压也相应升高．使得流过 U803 的③、②脚电流增加．U802 内部的发光二极管因电流增大而发光增强，光敏三极管导通增强而内阻减小，使U802 的④脚电压降低，U804 的② 脚电压随之降低。U804 内部脉宽控制电路通过脉宽调整，使开关管导通时间变短，开关变压器储能减少，输出电压降低，从而达到稳定输出电压的目的：若...
