ICEMCFD块操作快捷键

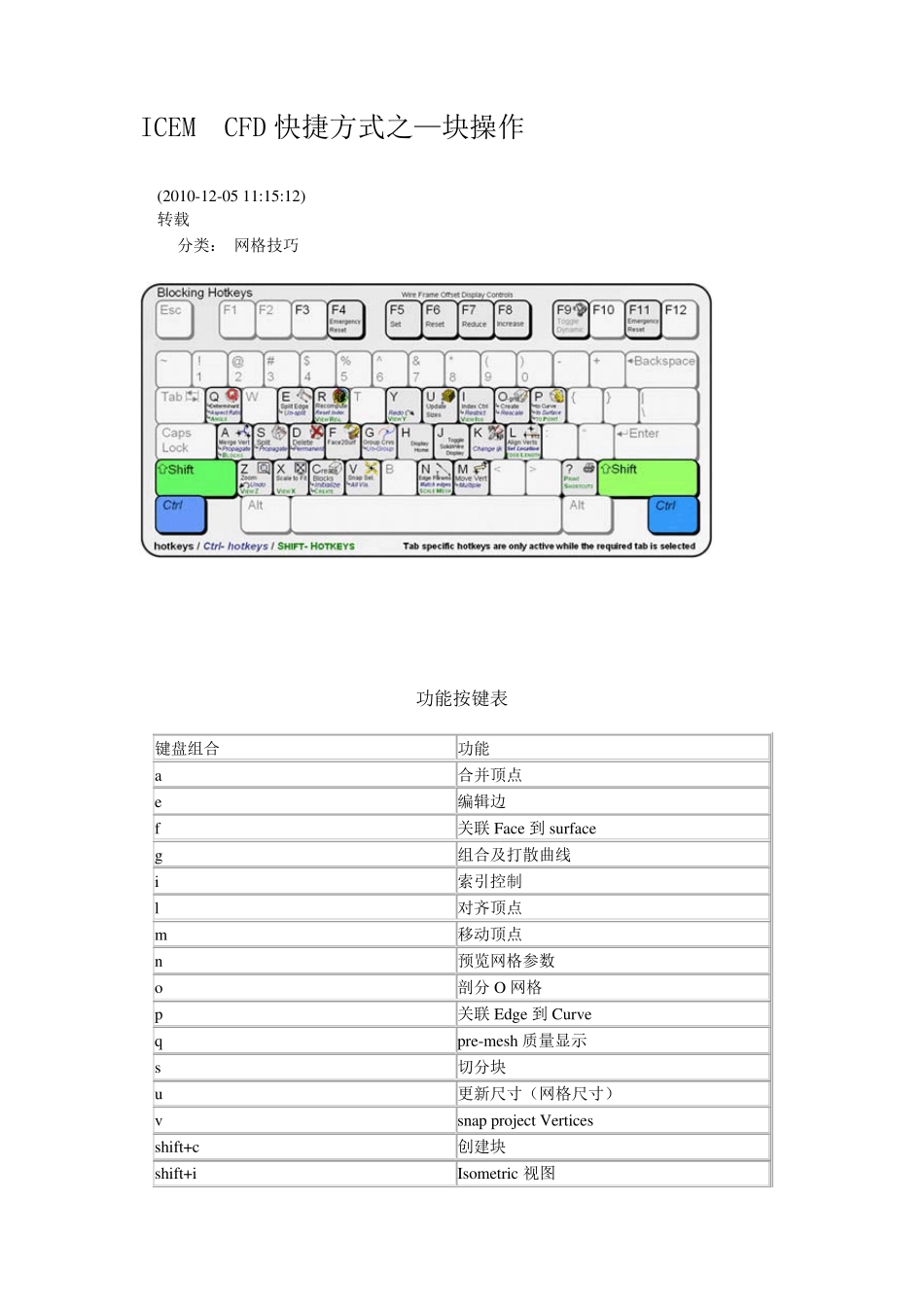

ICEMCFD块操作快捷键_第1页
1/14

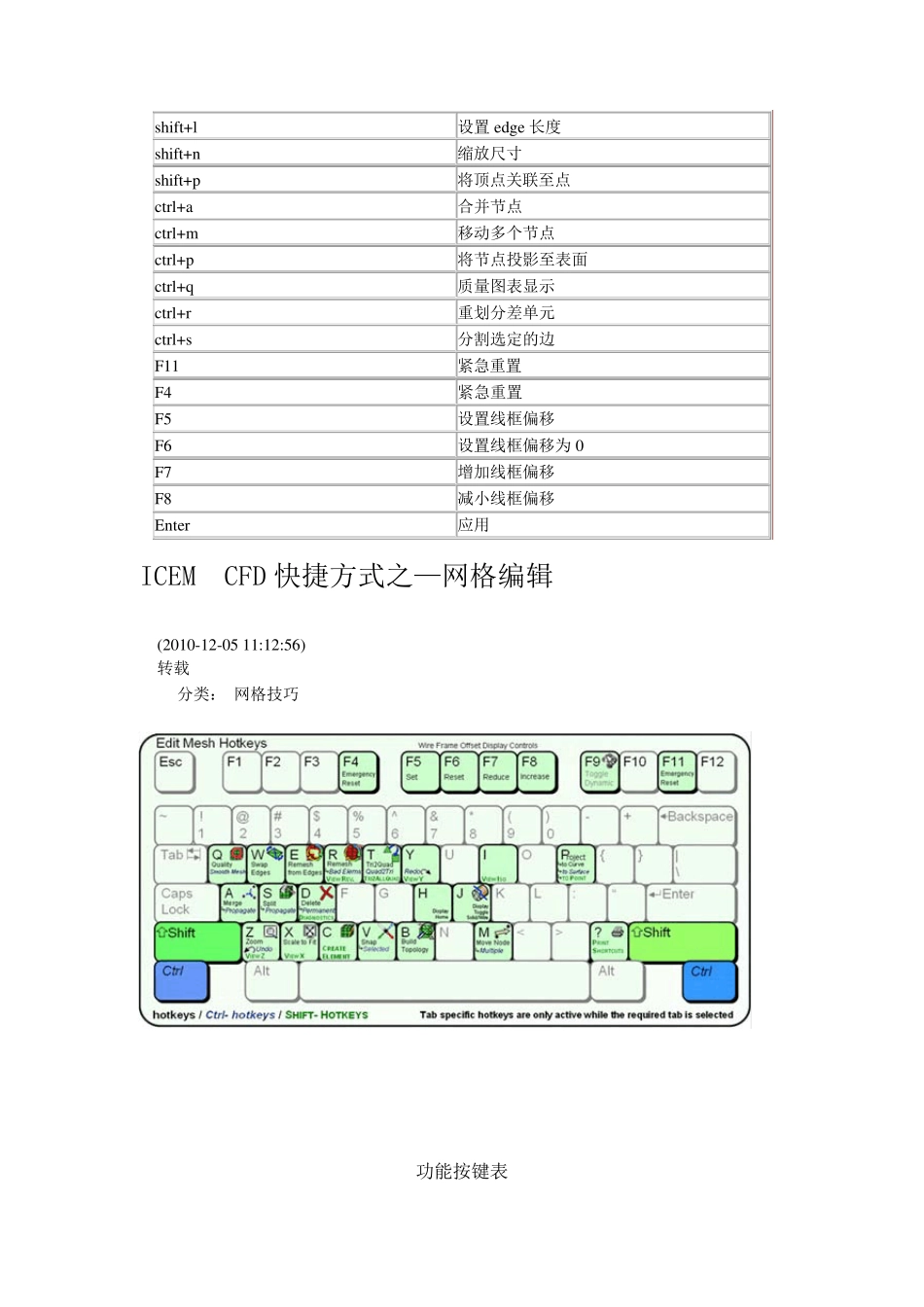

ICEMCFD块操作快捷键_第2页
2/14

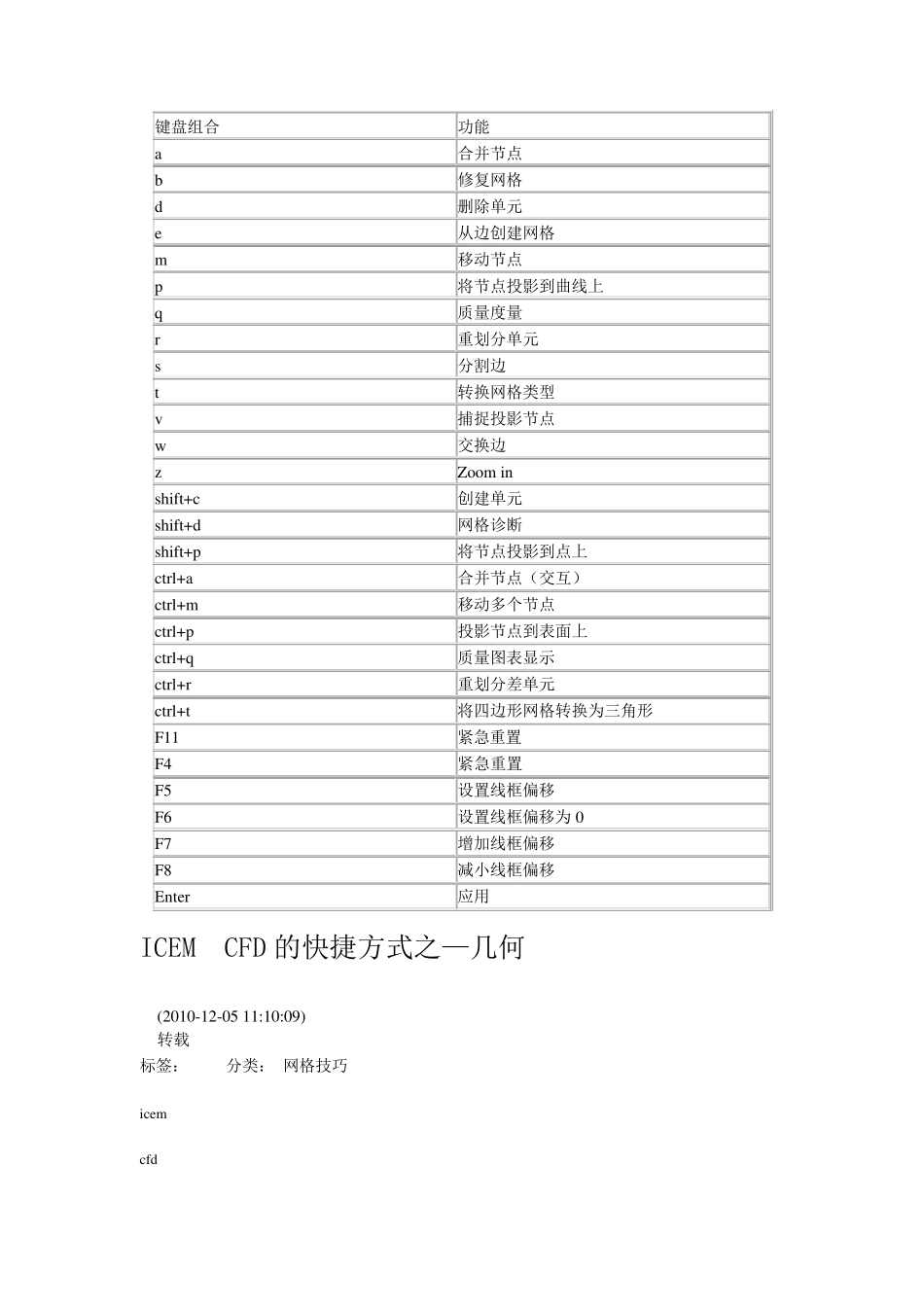

ICEMCFD块操作快捷键_第3页
3/14
ICEM CFD 快捷方式之— 块操作 (2010-12-05 11:15:12) 转载 分类: 网格技巧 功能按键表 键盘组合 功能 a 合并顶点 e 编辑边 f 关联Face 到su rface g 组合及打散曲线 i 索引控制 l 对齐顶点 m 移动顶点 n 预览网格参数 o 剖分O 网格 p 关联Edge 到Cu rv e q pre-mesh 质量显示 s 切分块 u 更新尺寸(网格尺寸) v snap project Vertices shift+c 创建块 shift+i Isometric 视图 shift+l 设置edge 长度 shift+n 缩放尺寸 shift+p 将顶点关联至点 ctrl+a 合并节点 ctrl+m 移动多个节点 ctrl+p 将节点投影至表面 ctrl+q 质量图表显示 ctrl+r 重划分差单元 ctrl+s 分割选定的边 F11 紧急重置 F4 紧急重置 F5 设置线框偏移 F6 设置线框偏移为0 F7 增加线框偏移 F8 减小线框偏移 Enter 应用 ICEM CFD 快捷方式之— 网格编辑 (2010-12-05 11:12:56) 转载 分类: 网格技巧 功能按键表 键盘组合 功能 a 合并节点 b 修复网格 d 删除单元 e 从边创建网格 m 移动节点 p 将节点投影到曲线上 q 质量度量 r 重划分单元 s 分割边 t 转换网格类型 v 捕捉投影节点 w 交换边 z Zoom in shift+c 创建单元 shift+d 网格诊断 shift+p 将节点投影到点上 ctrl+a 合并节点(交互) ctrl+m 移动多个节点 ctrl+p 投影节点到表面上 ctrl+q 质量图表显示 ctrl+r 重划分差单元 ctrl+t 将四边形网格转换为三角形 F11 紧急重置 F4 紧急重置 F5 设置线框偏移 F6 设置线框偏移为 0 F7 增加线框偏移 F8 减小线框偏移 Enter 应用 ICEM CFD 的快捷方式之— 几何 (2010-12-05 11:10:09) 转载 标签: icem cfd 分类: 网格技巧 曲线 快捷方式 键盘锁定 分割 快捷方式说明 按键组合 功能 a 合并曲线 b 创建拓扑 d 删除对象 g 组合曲线 h Home 位置 j 实体/线框显示 p 将点映射到曲线上 s 分割曲线 x 退出任何选择 z 缩小 shift-c 创建曲面 shift-i Isometric 视图显示 shift-p 将点投影到面上 shift-r 反转显示 shift-x YZ 面显示 shift-y XZ 面显示 shift-z XY 面显示 ctrl-c 由点创建曲线 ctrl-d 永久删除对象 ctrl-g 利用点分割曲线 ctrl-m 拷贝/移动对象 ctrl-p 将曲线投影到面上 ctrl-s 通过曲线分割表面 ctrl-y 前进操作 ctrl-z 撤销...
