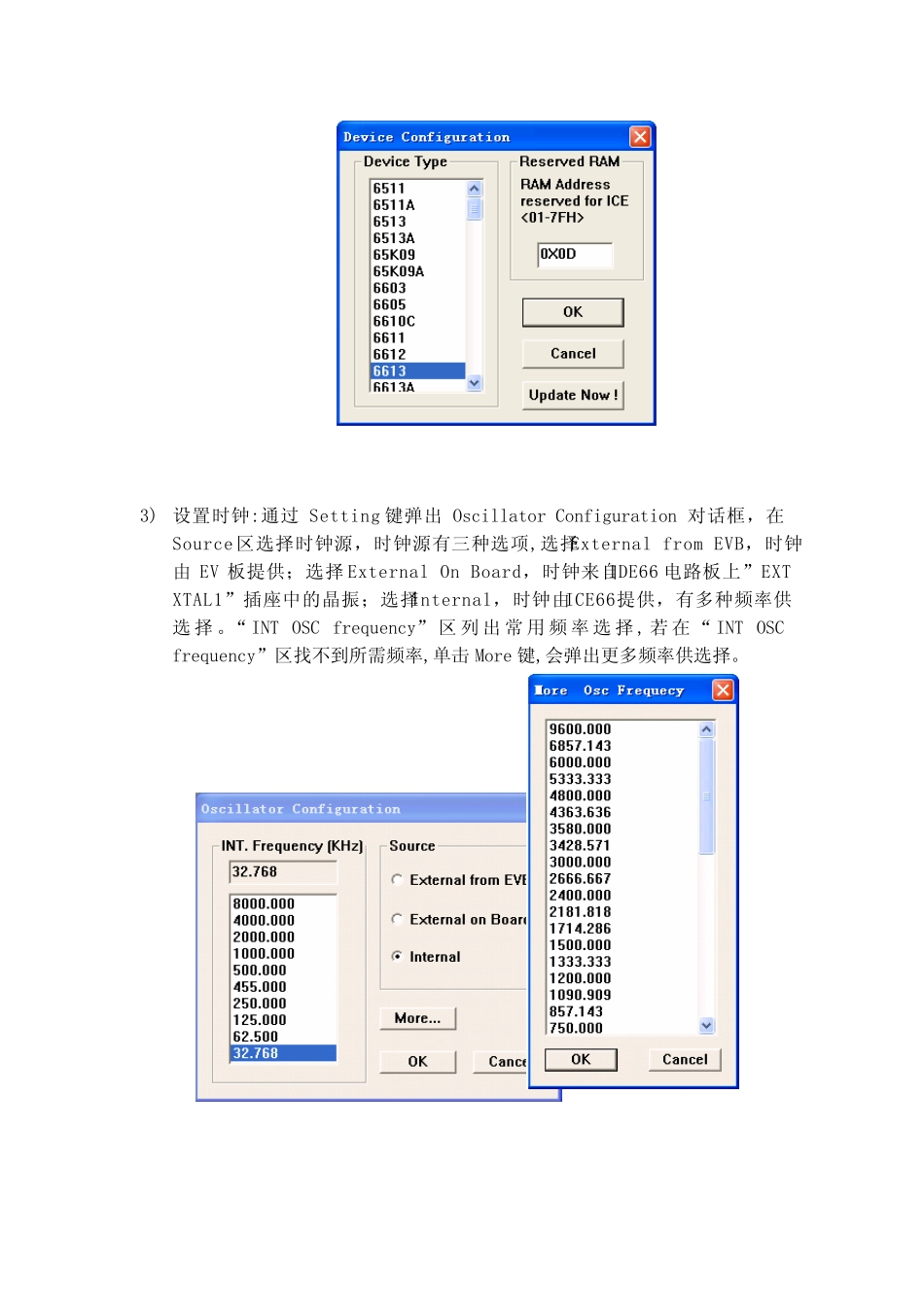

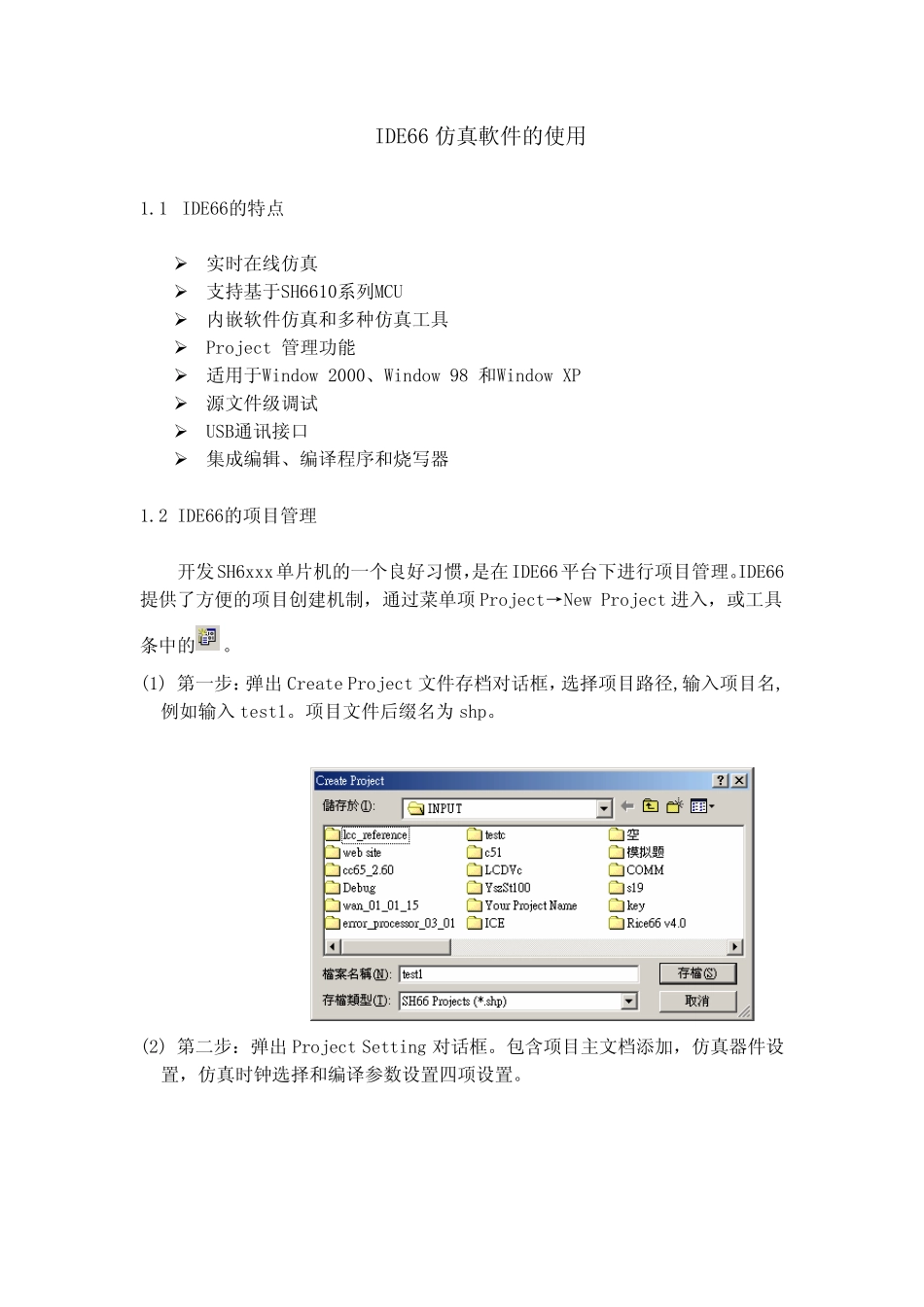

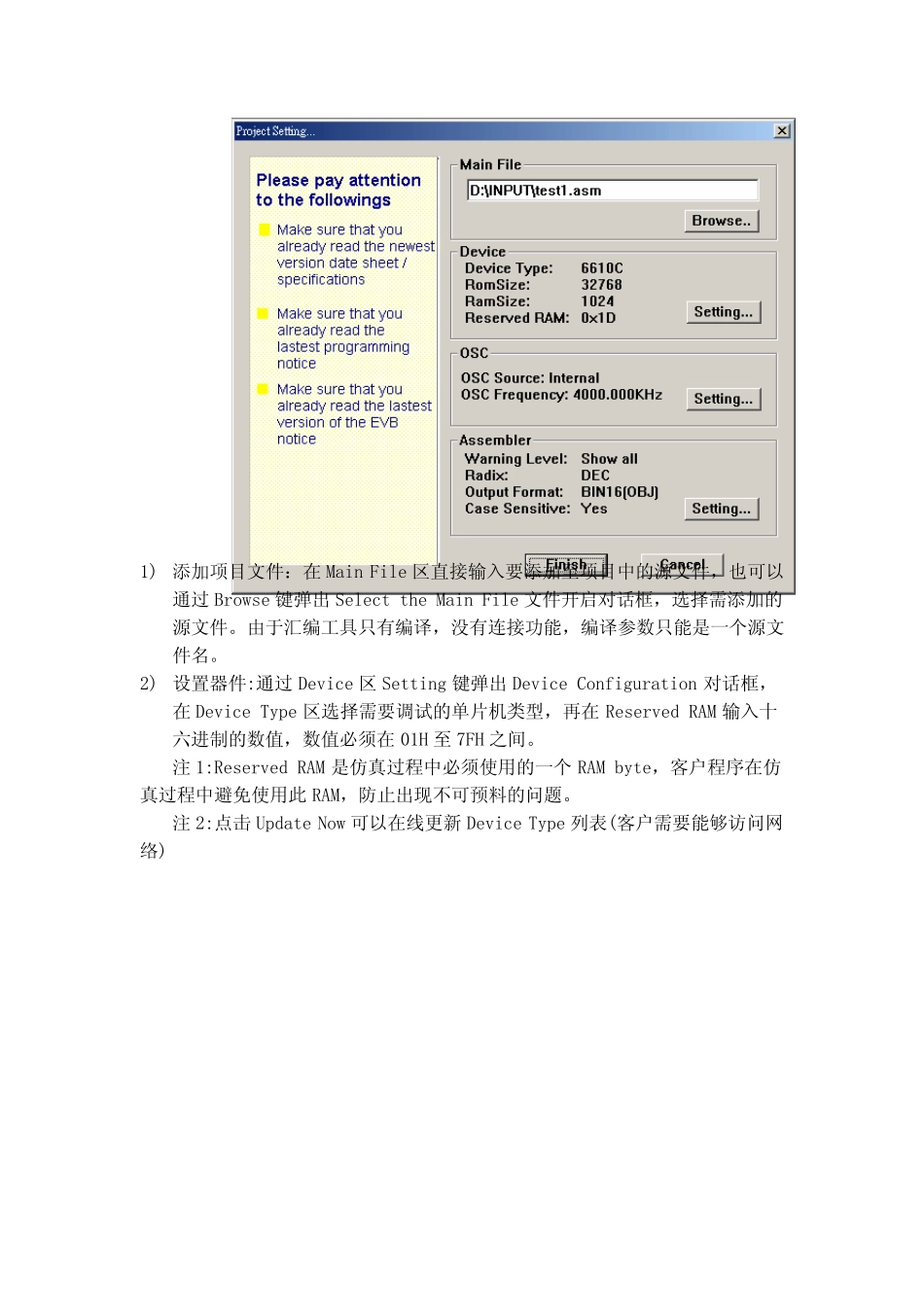

IDE66 仿真軟件的使用 1.1 IDE66的特点 ¾ 实时在线仿真 ¾ 支持基于SH6610系列MCU ¾ 内嵌软件仿真和多种仿真工具 ¾ Project 管理功能 ¾ 适用于Window 2000、Window 98 和Window XP ¾ 源文件级调试 ¾ USB通讯接口 ¾ 集成编辑、编译程序和烧写器 1.2 IDE66的项目管理 开发SH6xxx单片机的一个良好习惯，是在IDE66平台下进行项目管理。IDE66提供了方便的项目创建机制，通过菜单项Project→New Project 进入，或工具条中的。 (1) 第一步：弹出 Create Project 文件存档对话框，选择项目路径,输入项目名,例如输入 test1。项目文件后缀名为 shp。 (2) 第二步：弹出 Project Setting 对话框。包含项目主文档添加，仿真器件设置，仿真时钟选择和编译参数设置四项设置。 1) 添加项目文件：在Main File 区直接输入要添加至项目中的源文件，也可以通过Browse 键弹出Select the Main File 文件开启对话框，选择需添加的源文件。由于汇编工具只有编译，没有连接功能，编译参数只能是一个源文件名。 2) 设置器件:通过Device 区Setting 键弹出Device Configuration 对话框，在Device Type 区选择需要调试的单片机类型，再在Reserved RAM 输入十六进制的数值，数值必须在01H 至7FH 之间。 注 1:Reserved RAM 是仿真过程中必须使用的一个 RAM byte，客户程序在仿真过程中避免使用此 RAM，防止出现不可预料的问题。 注 2:点击 Update Now 可以在线更新 Device Type 列表(客户需要能够访问网络) 3) 设置时钟:通过Setting 键弹出Oscillator Configuration 对话框，在Source 区选择时钟源，时钟源有三种选项,选择External from EVB，时钟由EV 板提供；选择External On Board，时钟来自IDE66 电路板上”EXT XTAL1”插座中的晶振；选择Internal，时钟由ICE66提供，有多种频率供选择。“ INT OSC frequency”区列 出常 用 频率选择, 若 在“ INT OSC frequency”区找不到所需频率,单击 More 键,会弹出更多频率供选择。 4) 设置编译器参数:通过Setting 键弹出”Assembler Option”对话框. z Warning Level 区有对编译产生的警告信息显示的三个选项,设置Hide all所有警告信息都不显示，设置Show significant 在 Output 窗口 build 页面显示重大的警告信息，设置Show All 在 Output 窗口 build 页面显示所有警告信息。 z Case Sensiti...
