INCA使用说明

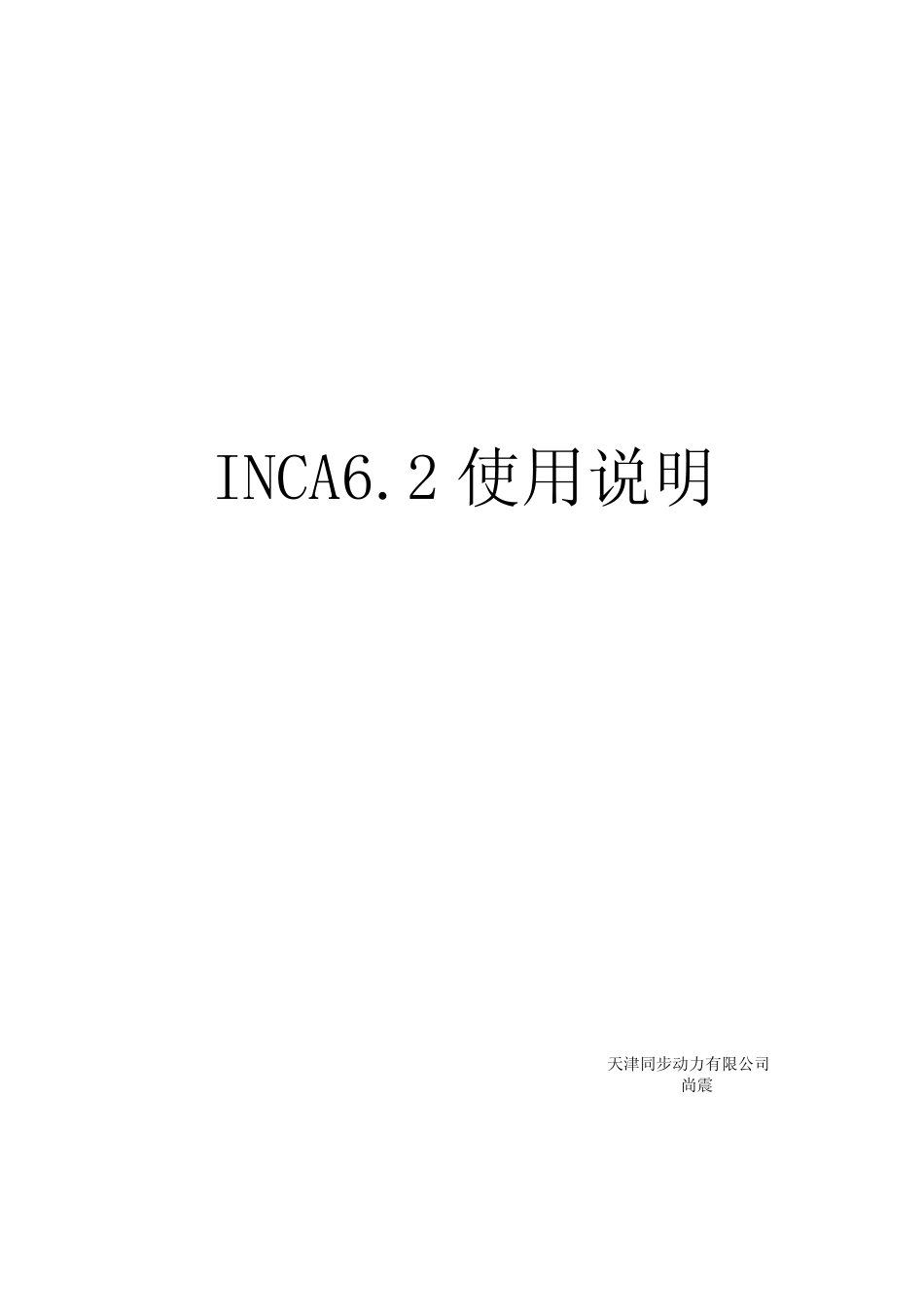

INCA使用说明_第1页
1/23

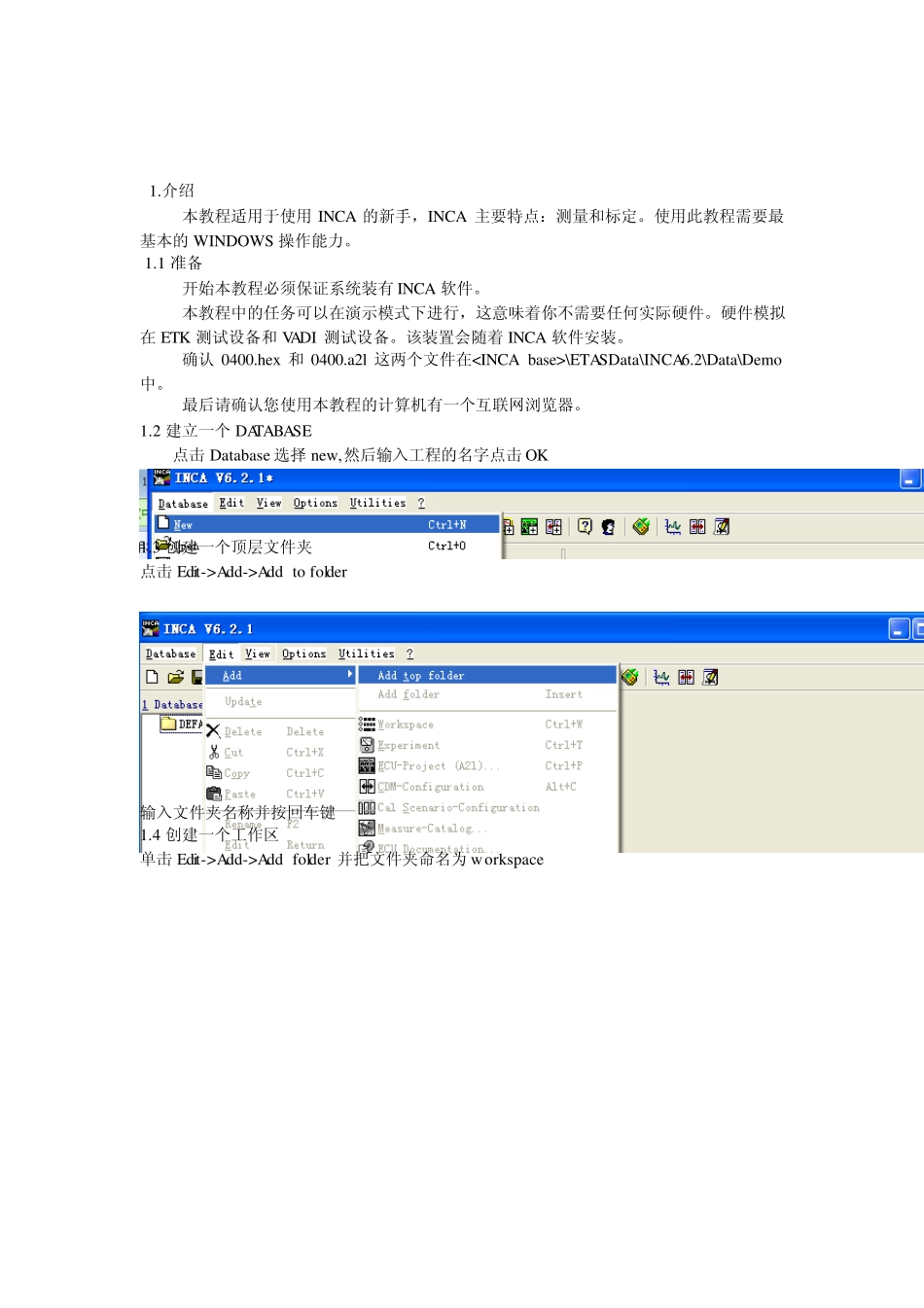

INCA使用说明_第2页
2/23

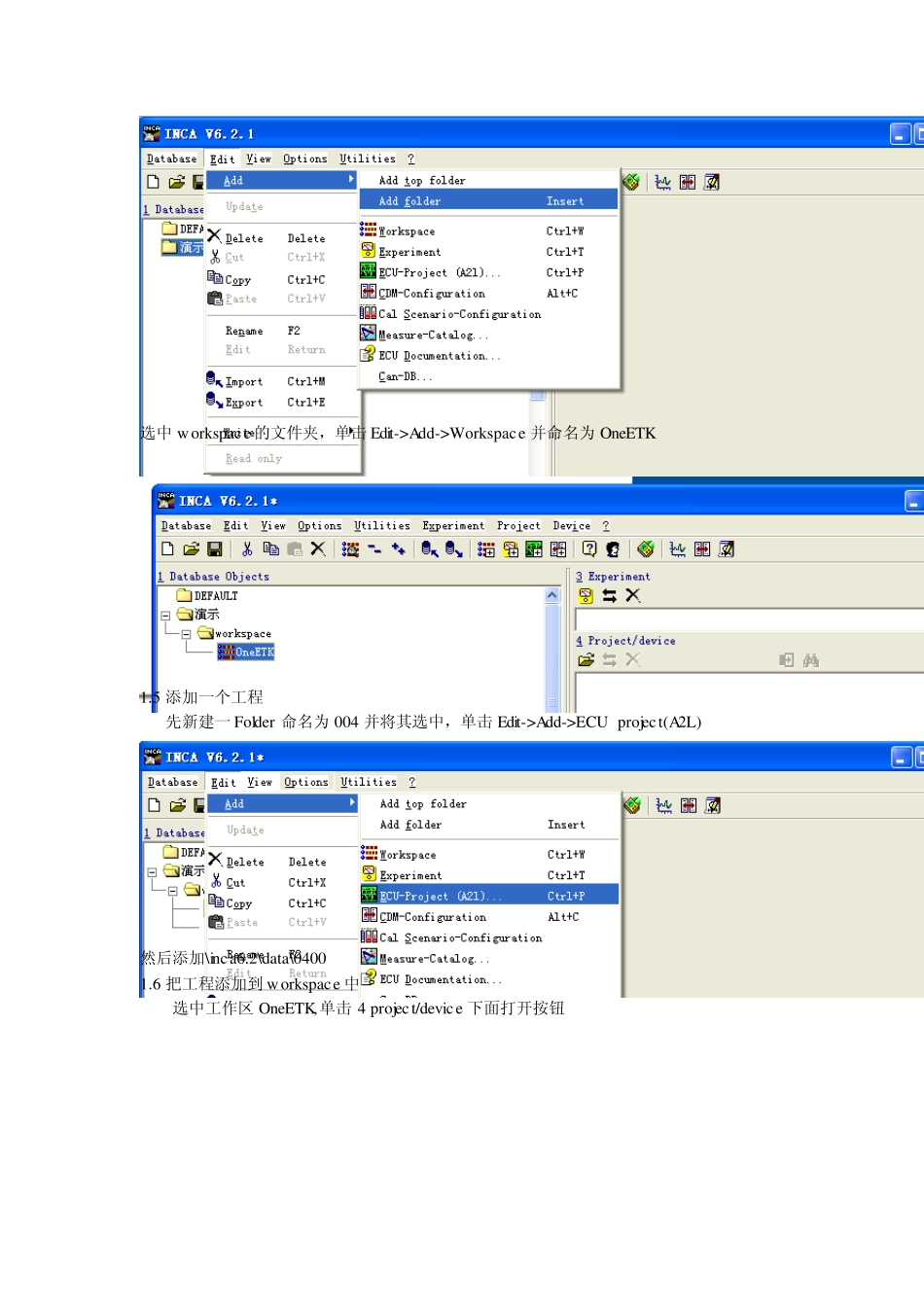

INCA使用说明_第3页
3/23
INCA6.2 使用说明 天津同步动力有限公司 尚震 1.介绍 本教程适用于使用 INCA 的新手,INCA 主要特点:测量和标定。使用此教程需要最 基本的 WINDOWS 操作能力。 1.1 准备 开始本教程必须保证系统装有 INCA 软件。 本教程中的任务可以在演示模式下进行,这意味着你不需要任何实际硬件。硬件模拟 在 ETK 测试设备和 VADI 测试设备。该装置会随着 INCA 软件安装。 确认 0400.hex 和 0400.a2l 这两个文件在\ETASData\INCA6.2\Data\Demo 中。 最后请确认您使用本教程的计算机有一个互联网浏览器。 1.2 建立一个 DATABASE 点击 Database 选择 new,然后输入工程的名字点击 OK 1.3 创建一个顶层文件夹 点击 Edit->Add->Add to folder 输入文件夹名称并按回车键 1.4 创建一个工作区 单击 Edit->Add->Add folder 并把文件夹命名为 workspace 选中 w orkspace 的文件夹,单击 Edit->Add->Workspace 并命名为 OneETK 1.5 添加一个工程 先新建一 Folder 命名为 004 并将其选中,单击 Edit->Add->ECU project(A2L) 然后添加\inca6.2\data\0400 1.6 把工程添加到 w orkspace 中 选中工作区 OneETK,单击 4 project/device 下面打开按钮 右边的 选中 0400 单击 OK 单击 4 project/dev ice 会出现许多设备,选中 ETK test dev ice 单击 OK IN CA 界面会变成 1.7 添加 VADI 硬件组件 然后会出现下面的界面 下面的 单击 5 Hardw are 选中 ETK test device 单击右键选中 Insert 选中 VADI test device 单击 OK 关闭上面对话框返回硬件连接会显示 然后 Hardw are->Hardw are status 会显示 2.建立一个实验 下面将学习如何将变量和窗口添加到实验中,并如何配置功能。 2.1 添加实验界面 Edit->Add->Ex periment 并命名为 0400 把实验界面添加到工作区中单击 3 Ex periment 下面的 在弹出的对话框中选中 0400 的实验界面单击 OK 单击 弹出如下对话框 这是第一次连接没有数据集造成的,单击确定 单击然后选择上载功能 2.2 添加变量 单击 Var iables->select v ariables 会弹出 然后选中 B_FRMAX 并单击 OK 在实验界面中就会添加这个变量 你可以在上面直接输入字母,列表会自己过滤,显示出以你输入字母开头的变量 选中 DTVKA,用同样的办法选中 B_FRMIN,RT V,FRPS。 选中下面四个变...
