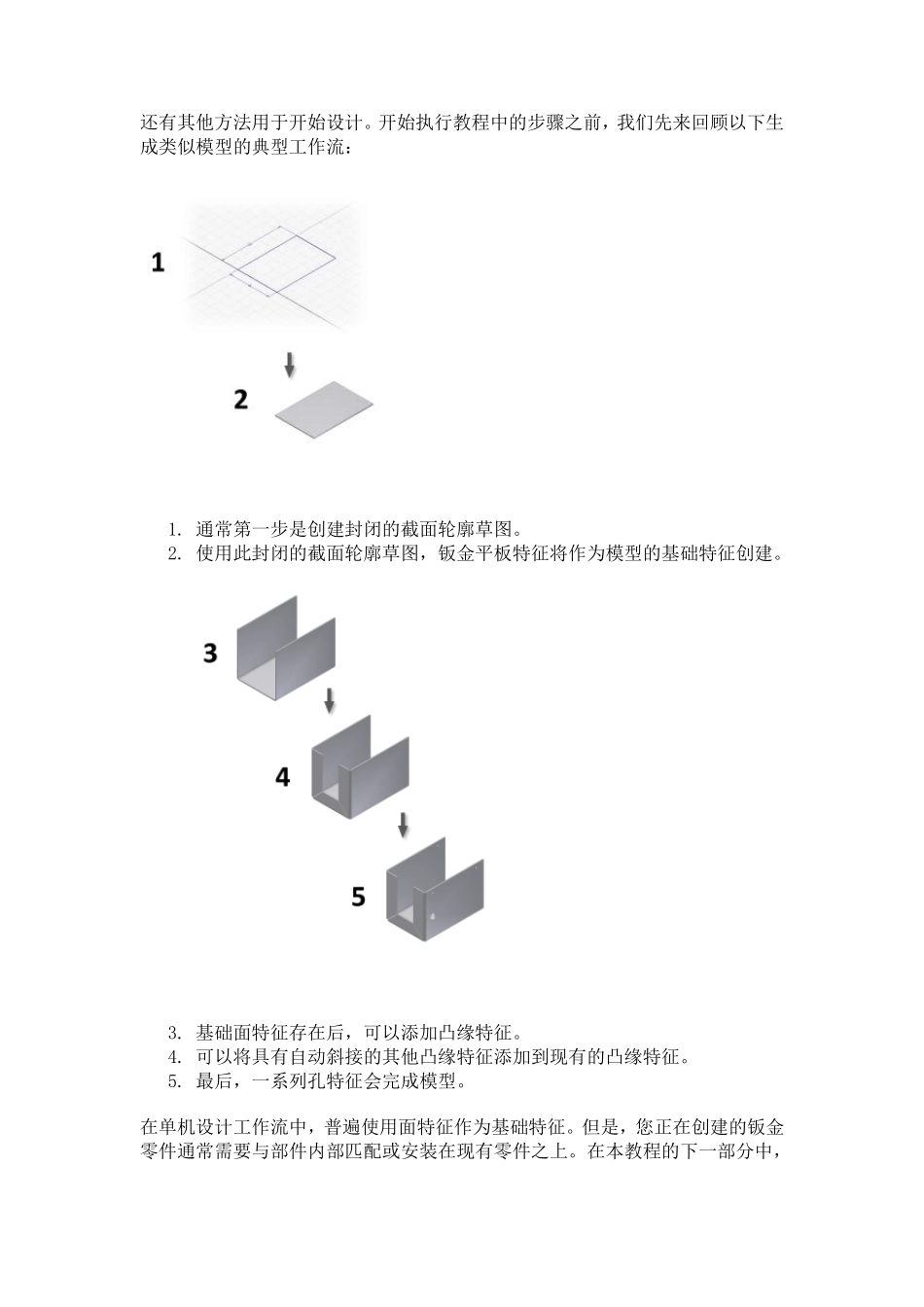

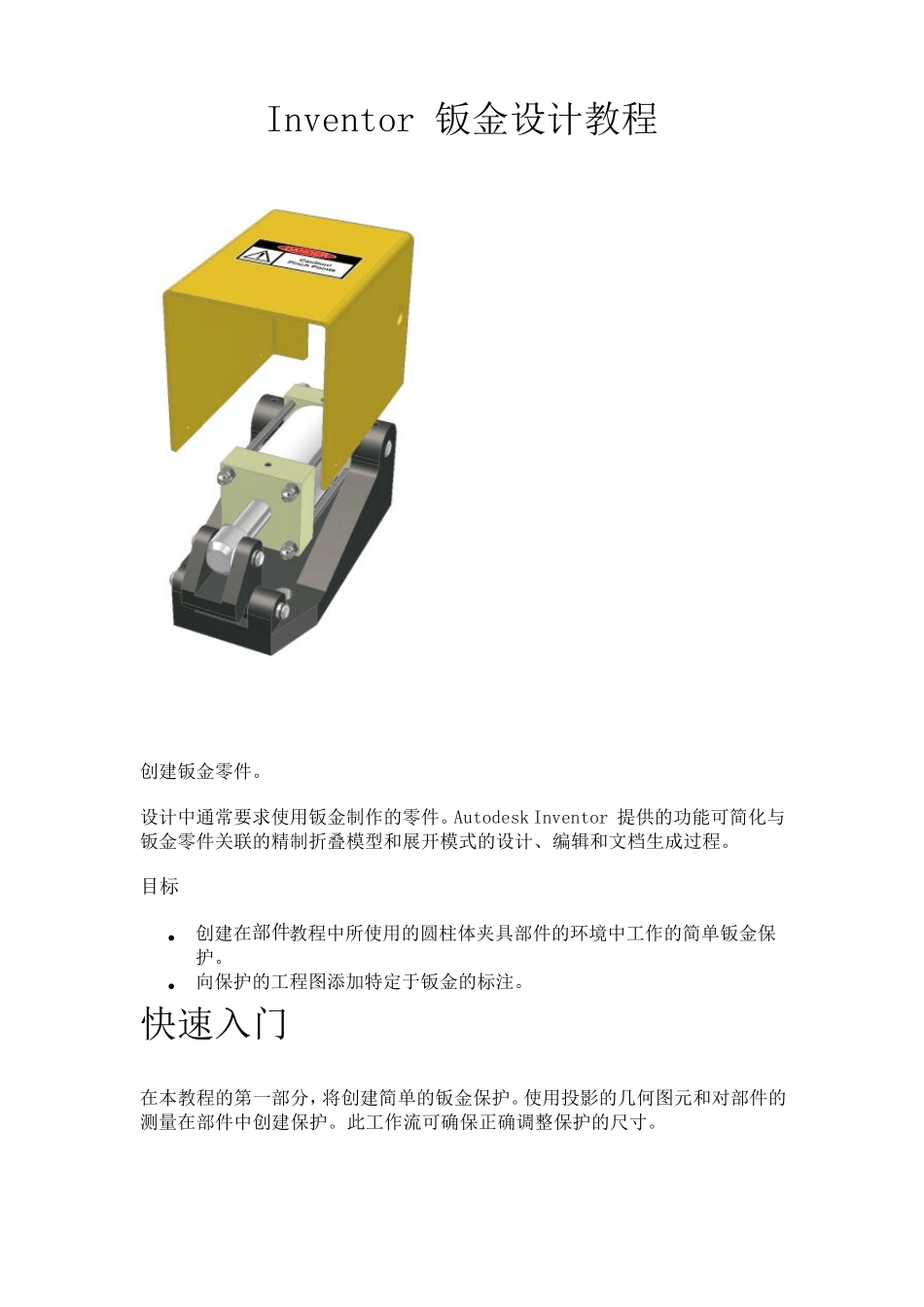

Inventor 钣金设计教程 创建钣金零件。 设计中通常要求使用钣金制作的零件。Autodesk Inventor 提供的功能可简化与钣金零件关联的精制折叠模型和展开模式的设计、编辑和文档生成过程。 目标  创建在部件教程中所使用的圆柱体夹具部件的环境中工作的简单钣金保护。  向保护的工程图添加特定于钣金的标注。 快速入门 在本教程的第一部分,将创建简单的钣金保护。使用投影的几何图元和对部件的测量在部件中创建保护。此工作流可确保正确调整保护的尺寸。 还有其他方法用于开始设计。开始执行教程中的步骤之前,我们先来回顾以下生成类似模型的典型工作流: 1. 通常第一步是创建封闭的截面轮廓草图。 2. 使用此封闭的截面轮廓草图,钣金平板特征将作为模型的基础特征创建。 3. 基础面特征存在后,可以添加凸缘特征。 4. 可以将具有自动斜接的其他凸缘特征添加到现有的凸缘特征。 5. 最后,一系列孔特征会完成模型。 在单机设计工作流中,普遍使用面特征作为基础特征。但是,您正在创建的钣金零件通常需要与部件内部匹配或安装在现有零件之上。在本教程的下一部分中,您要打开一个现有部件,并创建类似图例所示的零件。您要使用部件中选择的几何图元来确定您要创建的特征的尺寸和位置。 打开部件 1. 将项目设置为 tutorial_files。 2. 打开“Cylinder Clamp” “Cylinder Clamp.iam”。 3. 使用“ViewCube”、“动态观察”或“观察方向”调整部件视图,以使其显示如下: 您要创建的保护必须安装在基础之上。通过创建 Cylinder Base.ipt 表面上异形板特征的草图,可在定义草图截面轮廓几何图元的同时使用该零件的几何图元。 4. 在功能区上,单击 “装配”选项卡 “零部件”面板 “创建”,或者单击鼠标右键,然后从标记菜单中选择“创建零部件”。 5. 在“创建在位零部件”对话框中的“新零部件名称”字段中输入 my_2mm_guard。 6. 单击“模板”字段(其中包含作为默认选择项的 Standard.ipt)右侧的“浏览模板”按钮,然后在显示的“打开模板”对话框中选择“公制”选项卡。 7. 选择 Sheet Metal (mm).ipt 模板并单击“确定”以在“创建在位零部件”对话框中输入此选择项(替代默认项),并且关闭“打开模板”对话框。 8. 单击“确定”以关闭“创建在位零部件”对话框。 9. 在图形窗口中,单击以选择 Cylinder Base.ipt 的后表面,如下所示: 选择如图所示的面后,新创建的钣金文...
