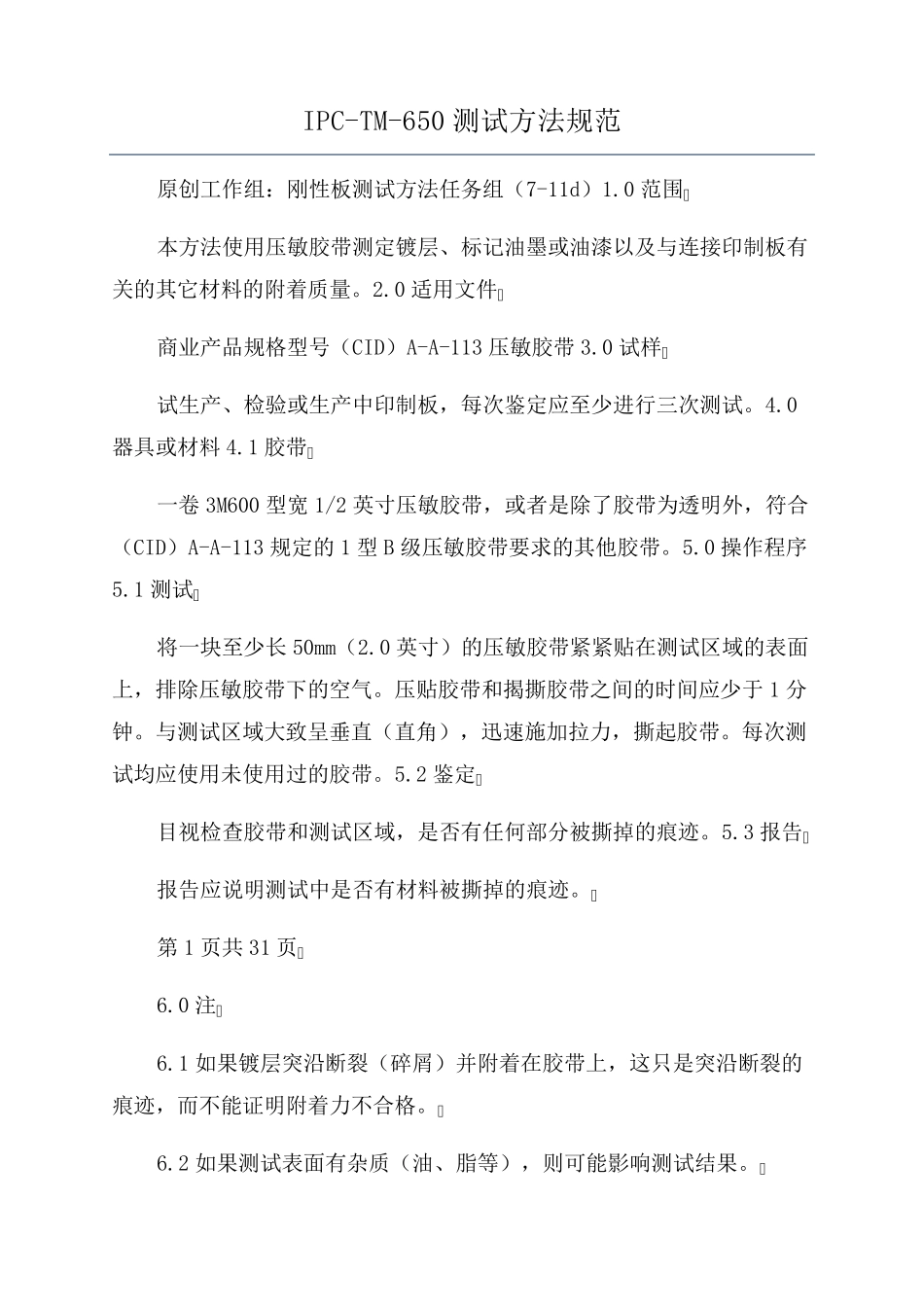

IPC-TM-650 测试方法规范 原创工作组：刚性板测试方法任务组（7-11d）1.0 范围 本方法使用压敏胶带测定镀层、标记油墨或油漆以及与连接印制板有关的其它材料的附着质量。2.0 适用文件 商业产品规格型号（CID）A-A-113 压敏胶带3.0 试样 试生产、检验或生产中印制板，每次鉴定应至少进行三次测试。4.0器具或材料 4.1 胶带 一卷 3M600 型宽 1/2 英寸压敏胶带，或者是除了胶带为透明外，符合（CID）A-A-113 规定的 1 型 B 级压敏胶带要求的其他胶带。5.0 操作程序5.1 测试 将一块至少长 50mm（2.0 英寸）的压敏胶带紧紧贴在测试区域的表面上，排除压敏胶带下的空气。压贴胶带和揭撕胶带之间的时间应少于 1 分钟。与测试区域大致呈垂直（直角），迅速施加拉力，撕起胶带。每次测试均应使用未使用过的胶带。5.2 鉴定 目视检查胶带和测试区域，是否有任何部分被撕掉的痕迹。5.3 报告 报告应说明测试中是否有材料被撕掉的痕迹。 第 1 页共 31 页 6.0 注 6.1 如果镀层突沿断裂（碎屑）并附着在胶带上，这只是突沿断裂的痕迹，而不能证明附着力不合格。 6.2 如果测试表面有杂质（油、脂等），则可能影响测试结果。 注：本测试方法规范中所适用的材料是IPC 技术委员会自行而定的，只是建议性的，使用与否或适用与否完全自定。IPC 对于这种材料的使用、应用或适用概不负责。使用人还应完全负责保护自己，避免因侵犯专利权而遭受索赔或承担责任。本测试方法规范中所提到的设备，仅供使用人参考，并不意味着是IPC 所指定的设备。 主题：挠性敷金属介质的弯曲疲劳和延展性测定制定日期：1991 年 3月修订版本：C 原创工作组：不适用1 范围 本测试方法用于测定敷金属层在给定弯曲半径条件下的弯曲疲劳寿命、弯曲疲劳特性和拉伸断裂后的延展变形百分数。 注：当铜箔试样的几何形状和尺寸使得拉伸和断裂测试不适合延展度测定时，可以使用疲劳测试的方法间接测定铜箔的延展度。 注：测试处理可能改变金属导线原有的机械特性。2 适用文件 使用足够尺寸的铜箔/介质层压板，切割三块试样，宽3.2mm、长至少50.8 第 2 页共 31 页 mm。切割应整齐，没有毛刺和缺口。4 设备/器具 4.1Univeral 制造公司生产的FDF 或2FDF 型延展挠曲测试仪或等同设备（参见 6.4 和图 1）。 图 1 疲劳延展弯曲测试仪 （原图见原文第 5-181 页--译者） 4.2 试样切割刀、冲压机或拉伸切割刻纹机。参见 6.4.2。4.3...
