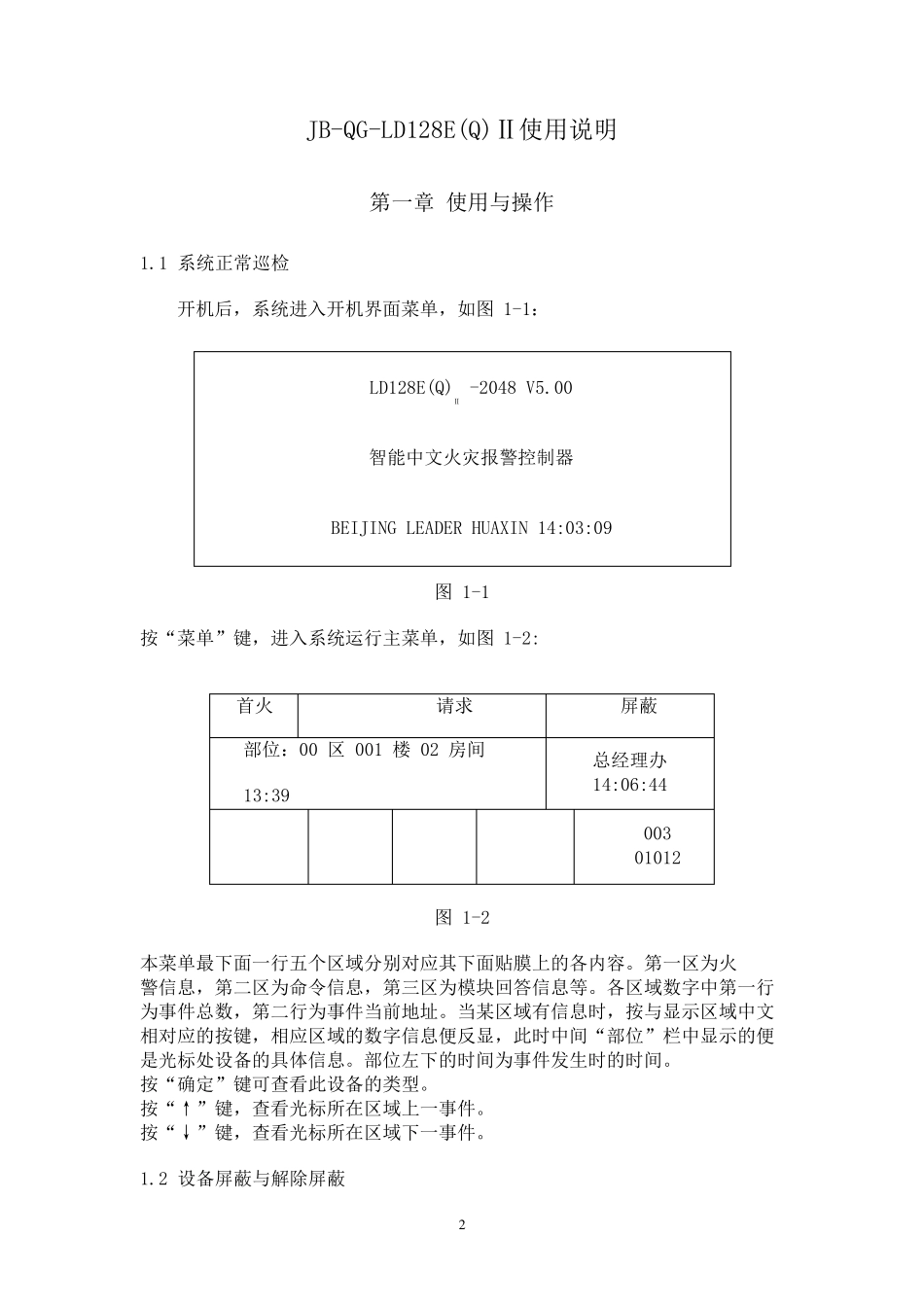

JB-QG-LD128E(Q)Ⅱ 火灾报警控制器 (联动型) 使 用 说 明 2 JB-QG-LD128E(Q)Ⅱ使用说明 第一章 使用与操作 1.1 系统正常巡检 开机后,系统进入开机界面菜单,如图 1-1: 图 1-1 按“菜单”键,进入系统运行主菜单,如图 1-2: 首火 请求 屏蔽 部位:00 区 001 楼 02 房间 13:39 总经理办 14:06:44 003 01012 图 1-2 本菜单最下面一行五个区域分别对应其下面贴膜上的各内容。第一区为火 警信息,第二区为命令信息,第三区为模块回答信息等。各区域数字中第一行 为事件总数,第二行为事件当前地址。当某区域有信息时,按与显示区域中文 相对应的按键,相应区域的数字信息便反显,此时中间“部位”栏中显示的便 是光标处设备的具体信息。部位左下的时间为事件发生时的时间。 按“确定”键可查看此设备的类型。 按“↑”键,查看光标所在区域上一事件。 按“↓”键,查看光标所在区域下一事件。 1.2 设备屏蔽与解除屏蔽 LD128E(Q)Ⅱ -2048 V5.00 智能中文火灾报警控制器 BEIJING LEADER HUAXIN 14:03:09 3 当液晶处在系统运行主菜单(如图 1-2),先按“F1”键,再按“屏蔽” 键,液晶提示您输入密码,固定密码为连续按 4 次“→”键,液晶提示输入要 屏蔽设备的地址。如果您输入设备地址正确,液晶自动显示设备的具体部位, 此时按“确定”键,该设备被屏蔽。要对被屏蔽的设备解除屏蔽,则将光标停 在屏蔽区域中要解除屏蔽的设备号码处,先按“F2”键,再按“屏蔽”键,使 屏蔽区域中被解除屏蔽的设备地址消失,该设备解除屏蔽完成。 1.3 自动启动联动设备 联动模块的启动方式设为“自动”方式时,当某模块逻辑满足时,将自动 启动相应的联动设备。 1.4 手动启动联动设备 联动模块的启动方式设为“手动”方式时,当某模块逻辑满足时,模块便 发出请求信息,此时将光标放在请求区域要启动的设备地址上,先按“F1”, 再按“启动”,则相应地址的设备被手动启动。 1.5 强制启动联动设备 在系统运行主菜单(如图 1-2)下,按“启动”键,液晶提示您输入密码, 固定密码为连续按 4 次“→”键,液晶提示输入要启动设备的地址。当您输入 完联动设备地址后,如果输入正确,液晶自动显示设备的具体部位,此时按“确 定”键,联动设备将被强制启动。 1.6 停止联动设备 将光标放在命令区域中已启动的设备上,先按“F1”,再按“停止”键, 则光标所显示的设备将被停止。...
