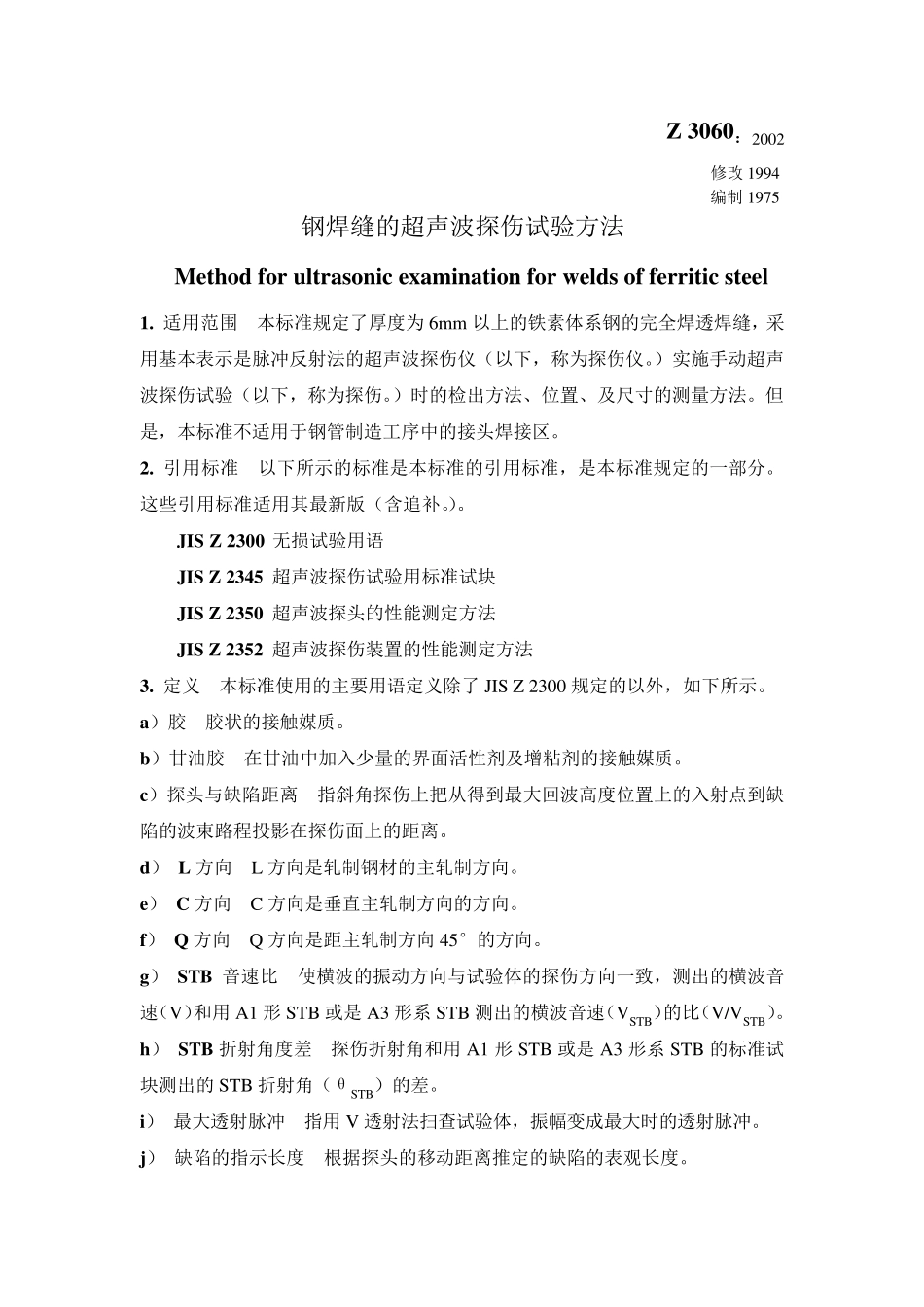

JISZ30602002钢焊缝超声波探伤试验方法_第1页
1/64

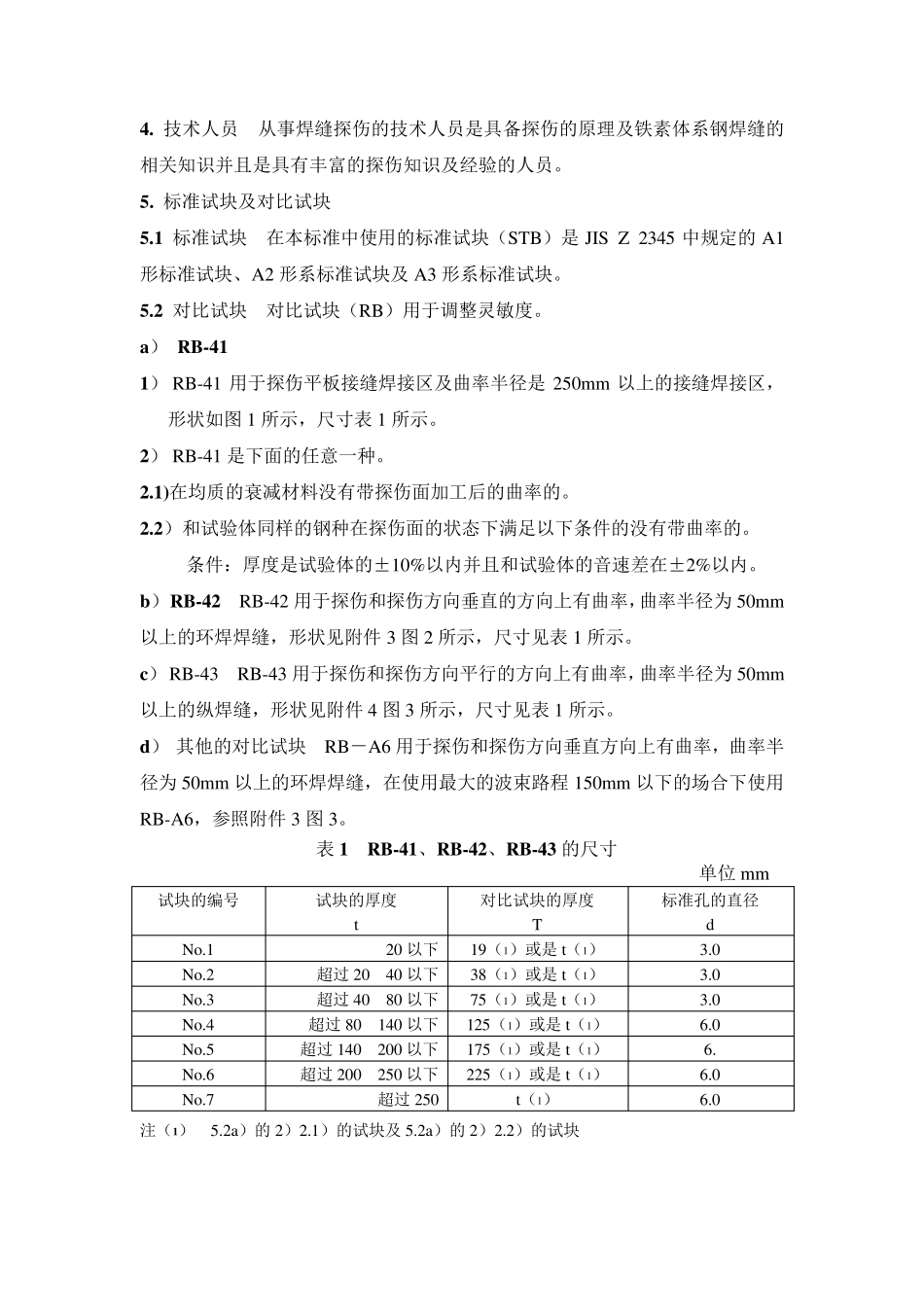

JISZ30602002钢焊缝超声波探伤试验方法_第2页
2/64

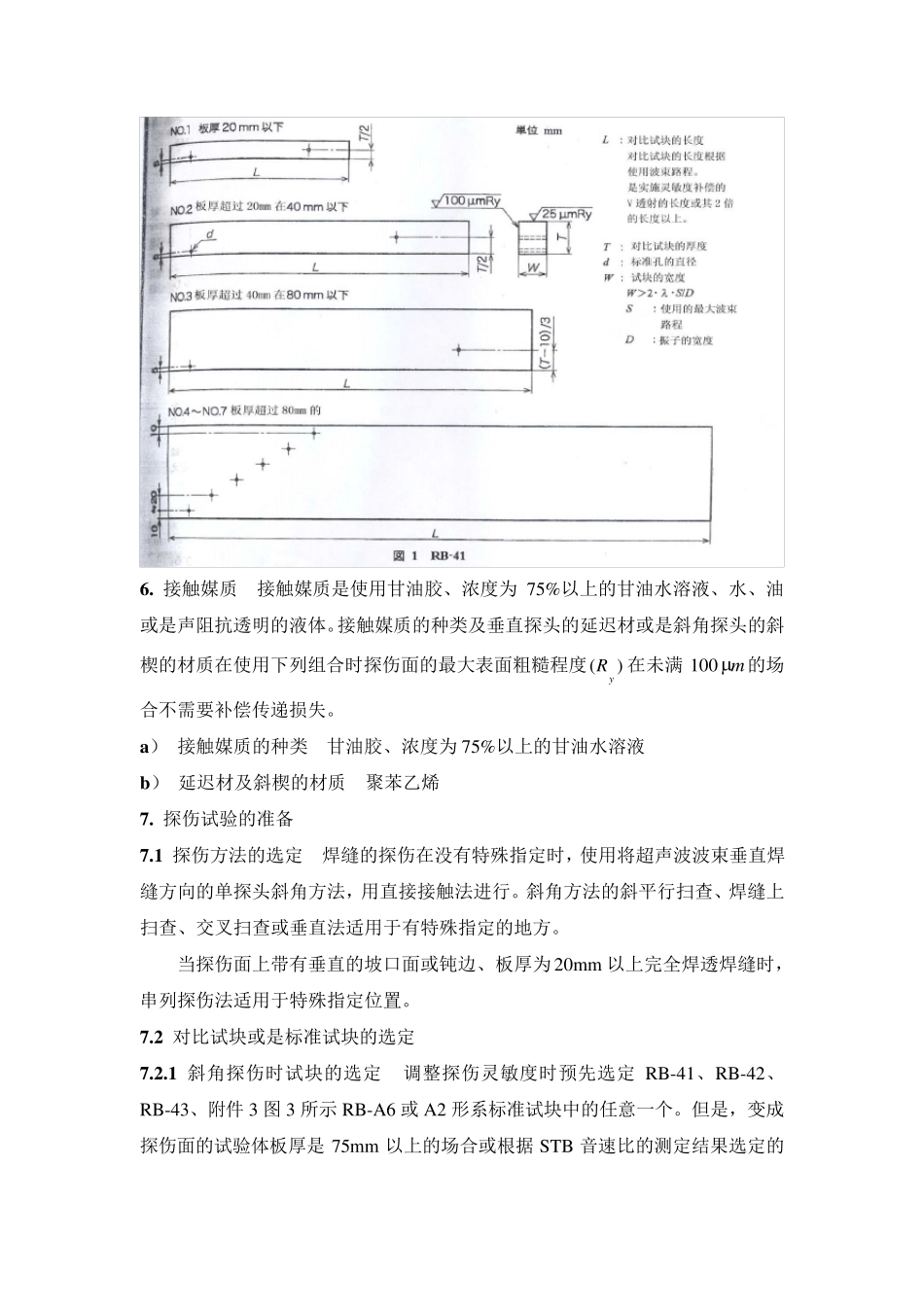

JISZ30602002钢焊缝超声波探伤试验方法_第3页
3/64
Z 3060:2002 修改 1994 编制 1975 钢焊缝的超声波探伤试验方法 Method for ultrasonic examination for welds of ferritic steel 1. 适用范围 本标准规定了厚度为 6m m 以上的铁素体系钢的完全焊透焊缝,采用基本表示是脉冲反射法的超声波探伤仪(以下,称为探伤仪。)实施手动超声波探伤试验(以下,称为探伤。)时的检出方法、位置、及尺寸的测量方法。但是,本标准不适用于钢管制造工序中的接头焊接区。 2. 引用标准 以下所示的标准是本标准的引用标准,是本标准规定的一部分。这些引用标准适用其最新版(含追补。)。 JIS Z 2300 无损试验用语 JIS Z 2345 超声波探伤试验用标准试块 JIS Z 2350 超声波探头的性能测定方法 JIS Z 2352 超声波探伤装置的性能测定方法 3. 定义 本标准使用的主要用语定义除了 JIS Z 2300 规定的以外,如下所示。 a)胶 胶状的接触媒质。 b)甘油胶 在甘油中加入少量的界面活性剂及增粘剂的接触媒质。 c)探头与缺陷距离 指斜角探伤上把从得到最大回波高度位置上的入射点到缺陷的波束路程投影在探伤面上的距离。 d) L 方向 L 方向是轧制钢材的主轧制方向。 e) C 方向 C 方向是垂直主轧制方向的方向。 f) Q 方向 Q 方向是距主轧制方向45°的方向。 g) STB 音速比 使横波的振动方向与试验体的探伤方向一致,测出的横波音速(V)和用 A1 形 STB 或是 A3 形系 STB 测出的横波音速(VSTB)的比(V/VSTB)。 h) STB 折射角度差 探伤折射角和用 A1 形 STB 或是 A3 形系 STB 的标准试块测出的 STB 折射角(θSTB)的差。 i) 最大透射脉冲 指用 V 透射法扫查试验体,振幅变成最大时的透射脉冲。 j) 缺陷的指示长度 根据探头的移动距离推定的缺陷的表观长度。 4. 技术人员 从事焊缝探伤的技术人员是具备探伤的原理及铁素体系钢焊缝的相关知识并且是具有丰富的探伤知识及经验的人员。 5. 标准试块及对比试块 5.1 标准试块 在本标准中使用的标准试块(STB)是JIS Z 2345 中规定的A1形标准试块、A2 形系标准试块及A3 形系标准试块。 5.2 对比试块 对比试块(RB)用于调整灵敏度。 a) RB-41 1) RB-41 用于探伤平板接缝焊接区及曲率半径是250mm 以上的接缝焊接区,形状如图1 所示,尺寸表1 所示。 2) RB-41 是下面的任意一种。 2.1)在均质的衰减材料没有带探伤面加工后的曲率的。 ...
