JRC4558中文规格书

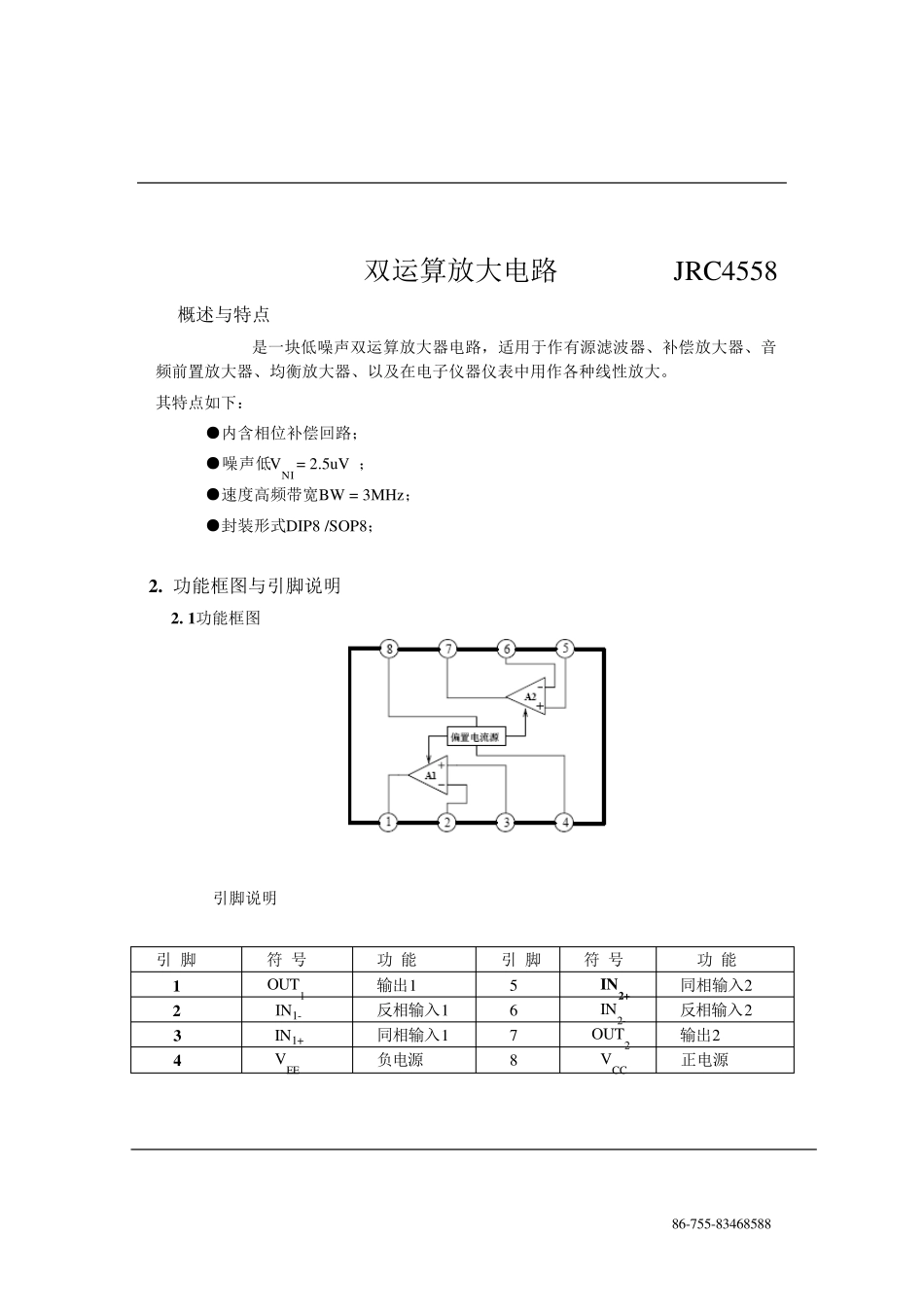

JRC4558中文规格书_第1页
1/6

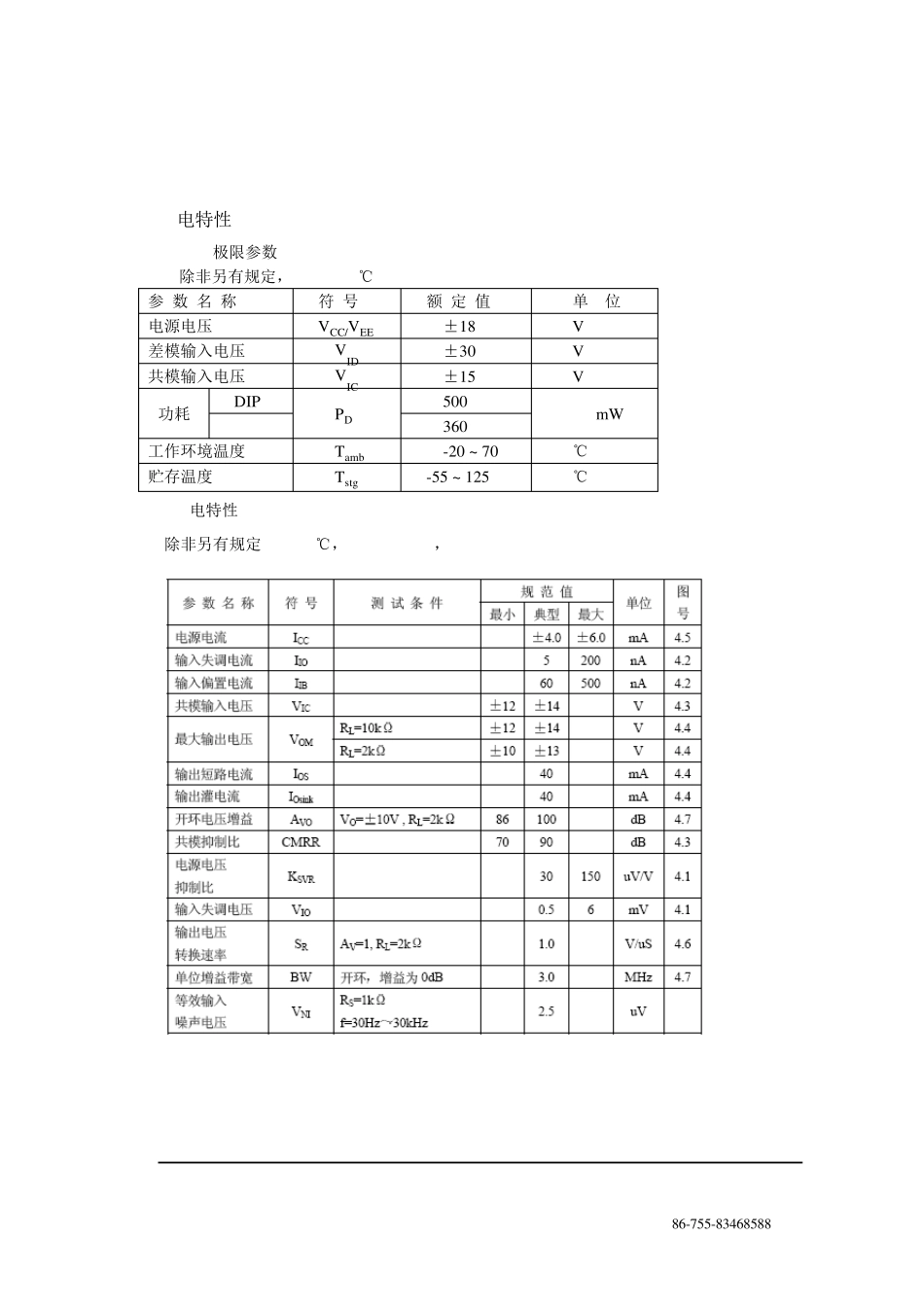

JRC4558中文规格书_第2页
2/6

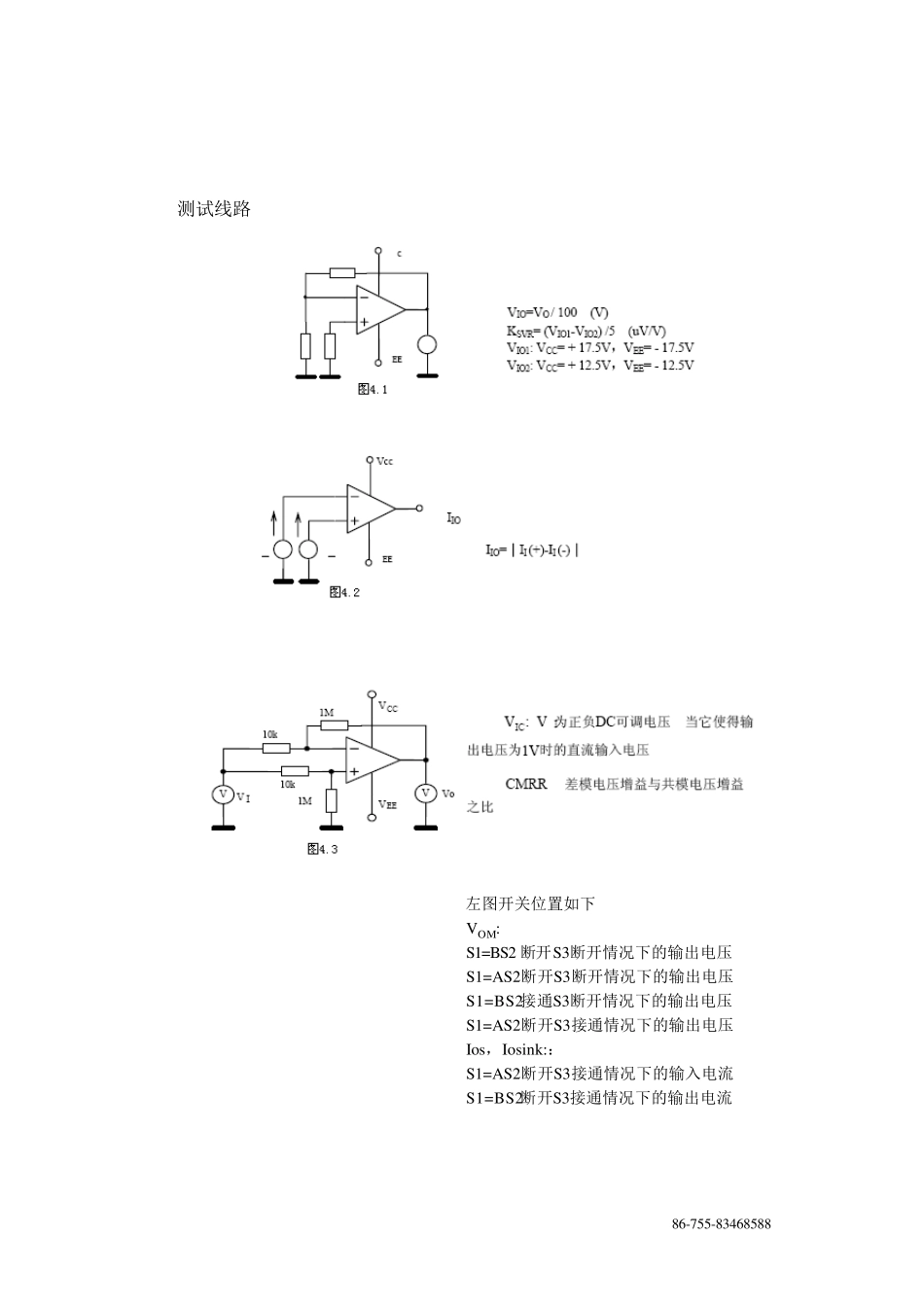

JRC4558中文规格书_第3页
3/6
86-755-83468588 双运算放大电路 JRC4558 1. 概述与特点 JRC4558 是一块低噪声双运算放大器电路,适用于作有源滤波器、补偿放大器、音频前置放大器、均衡放大器、以及在电子仪器仪表中用作各种线性放大。 其特点如下: ●内含相位补偿回路; ●噪声低VNI = 2.5uV ; ●速度高频带宽BW = 3MHz; ●封装形式DIP8 /SOP8; 2. 功能框图与引脚说明 2. 1功能框图 2. 2 引脚说明 引 脚 符 号 功 能 引 脚 符 号 功 能 1 OUT1 输出1 5 IN2+ 同相输入2 2 IN1- 反相输入1 6 IN2- 反相输入2 3 IN1+ 同相输入1 7 OUT2 输出2 4 VEE 负电源 8 VCC 正电源 86-755-83468588 3. 电特性 3. 1 极限参数 除非另有规定, Tamb= 25℃ 参 数 名 称 符 号 额 定 值 单 位 电源电压 VCC/VEE ±18 V 差模输入电压 VID ±30 V 共模输入电压 VIC ±15 V 功耗 DIP PD 500 mW SOP 360 工作环境温度 Tamb -20 ~ 70 ℃ 贮存温度 Tstg -55 ~ 125 ℃ 3. 2 电特性 除非另有规定Tamb= 25℃, VCC = +15V , VEE = -15V 86-755-83468588 4. 测试线路 左图开关位置如下 VOM: S1=BS2 断开S3断开情况下的输出电压 S1=AS2断开S3断开情况下的输出电压 S1=BS2接通S3断开情况下的输出电压 S1=AS2断开S3接通情况下的输出电压 Ios,Iosink:: S1=AS2断开S3接通情况下的输入电流 S1=BS2断开S3接通情况下的输出电流 8 6 -7 5 5 -8 3 4 6 8 5 8 8 AVD=20log(Vo/V) BW是Vo=VI时的VI频率(MHz) C1:隔直流电容 C2:高频旁路电容,云母或钛箔电容 5. 特性曲线 8 6 -7 5 5 -8 3 4 6 8 5 8 8 6. 应用线路 8 6 -7 5 5 -8 3 4 6 8 5 8 8 7. 外形尺寸 7. 1 DIP8封装 7. 2 SOP8封装
