《机床电气控制》习题2

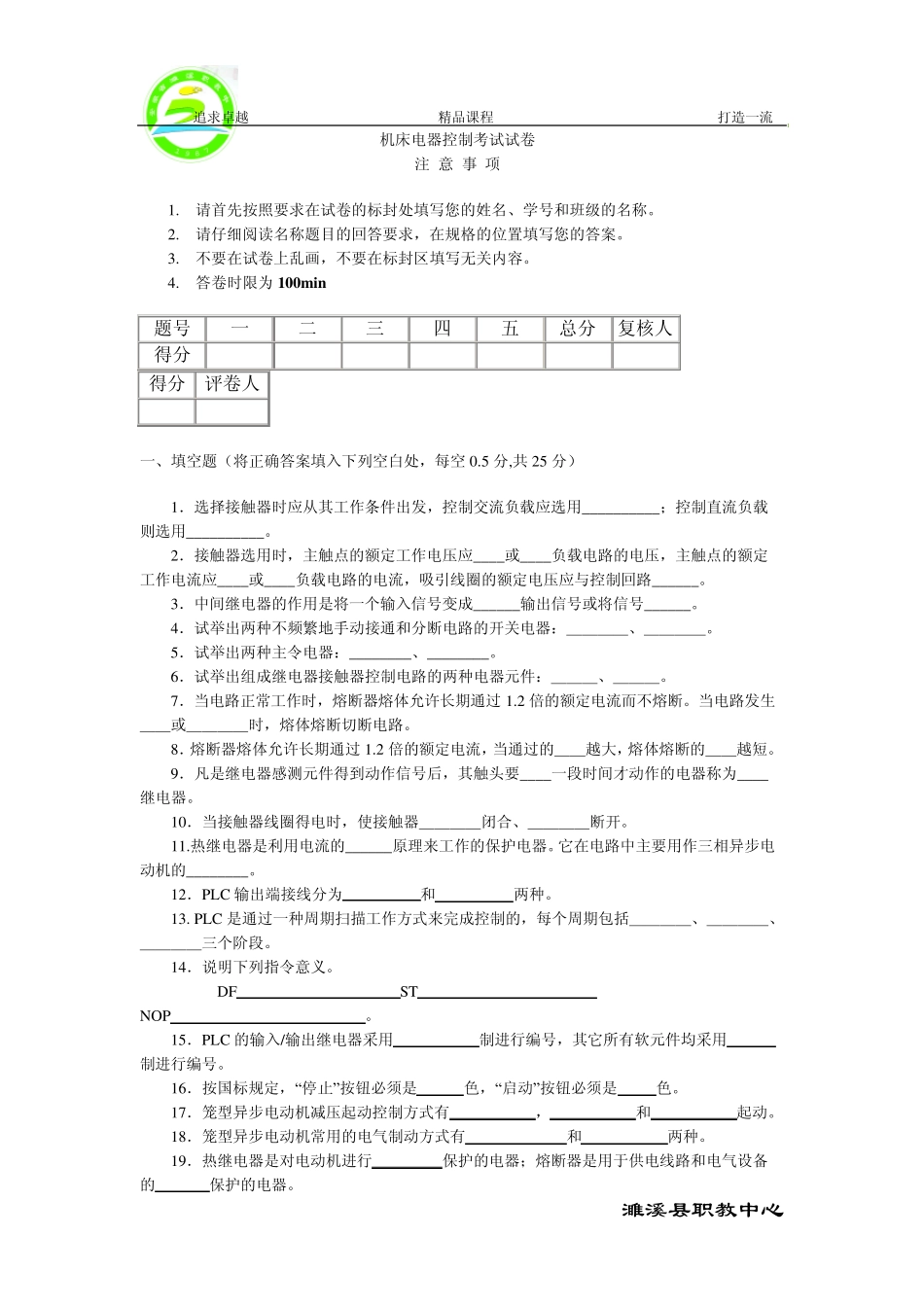

追求卓越 精品课程 打造一流 濉溪县职教中心 机床电器控制考试试卷 注 意 事 项 1. 请首先按照要求在试卷的标封处填写您的姓名、学号和班级的名称。 2. 请仔细阅读名称题目的回答要求，在规格的位置填写您的答案。 3. 不要在试卷上乱画，不要在标封区填写无关内容。 4. 答卷时限为 100min 题号 一 二 三 四 五 总分 复核人 得分 得分 评卷人 一、填空题（将正确答案填入下列空白处，每空 0.5 分,共 25 分） 1．选择接触器时应从其工作条件出发，控制交流负载应选用__________；控制直流负载则选用__________。 2．接触器选用时，主触点的额定工作电压应____或____负载电路的电压，主触点的额定工作电流应____或____负载电路的电流，吸引线圈的额定电压应与控制回路______。 3．中间继电器的作用是将一个输入信号变成______输出信号或将信号______。 4．试举出两种不频繁地手动接通和分断电路的开关电器：＿＿＿＿、＿＿＿＿。 5．试举出两种主令电器：________、________。 6．试举出组成继电器接触器控制电路的两种电器元件：＿＿＿、＿＿＿。 7．当电路正常工作时，熔断器熔体允许长期通过 1.2 倍的额定电流而不熔断。当电路发生＿＿或＿＿＿＿时，熔体熔断切断电路。 8．熔断器熔体允许长期通过 1.2 倍的额定电流，当通过的＿＿越大，熔体熔断的＿＿越短。 9．凡是继电器感测元件得到动作信号后，其触头要____一段时间才动作的电器称为____继电器。 10．当接触器线圈得电时，使接触器＿＿＿＿闭合、＿＿＿＿断开。 11.热继电器是利用电流的______原理来工作的保护电器。它在电路中主要用作三相异步电动机的________。 12．PLC 输出端接线分为 和 两种。 13. PLC 是通过一种周期扫描工作方式来完成控制的，每个周期包括＿＿＿＿、＿＿＿＿、＿＿＿＿三个阶段。 14．说明下列指令意义。 DF ST NOP 。 15．PLC 的输入/输出继电器采用 制进行编号，其它所有软元件均采用 制进行编号。 16．按国标规定，“停止”按钮必须是 色，“启动”按钮必须是 色。 17．笼型异步电动机减压起动控制方式有 ， 和 起动。 18．笼型异步电动机常用的电气制动方式有 和 两种。 19．热继电器是对电动机进行 保护的电器；熔断器是用于供电线路和电气设备的 保护的电器。 追求卓越 精品课程 打造一流 濉溪县职教中心 20．PLC 的输入/输出继电器按 或 进行寻址。 21.按动作原理分...
