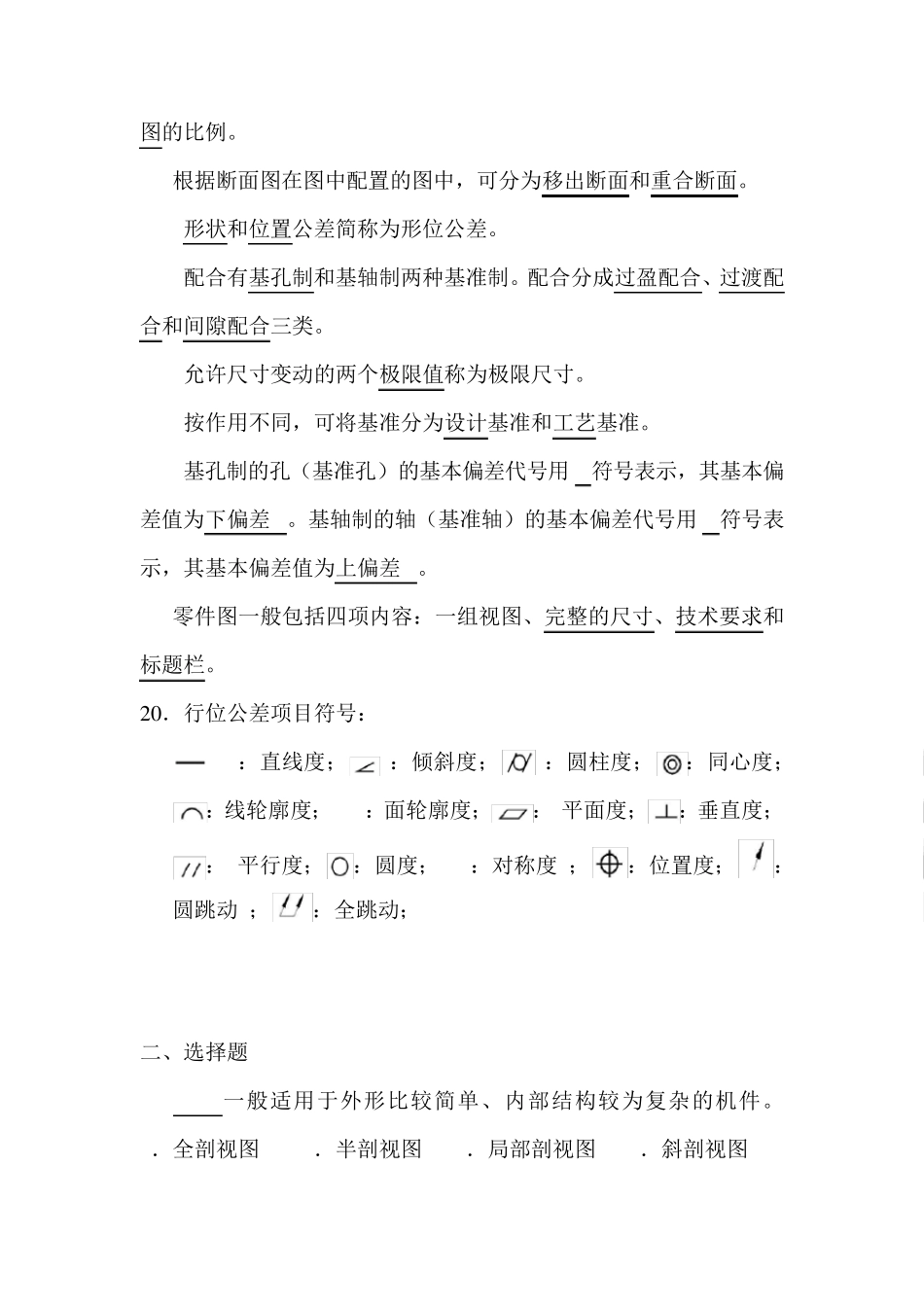

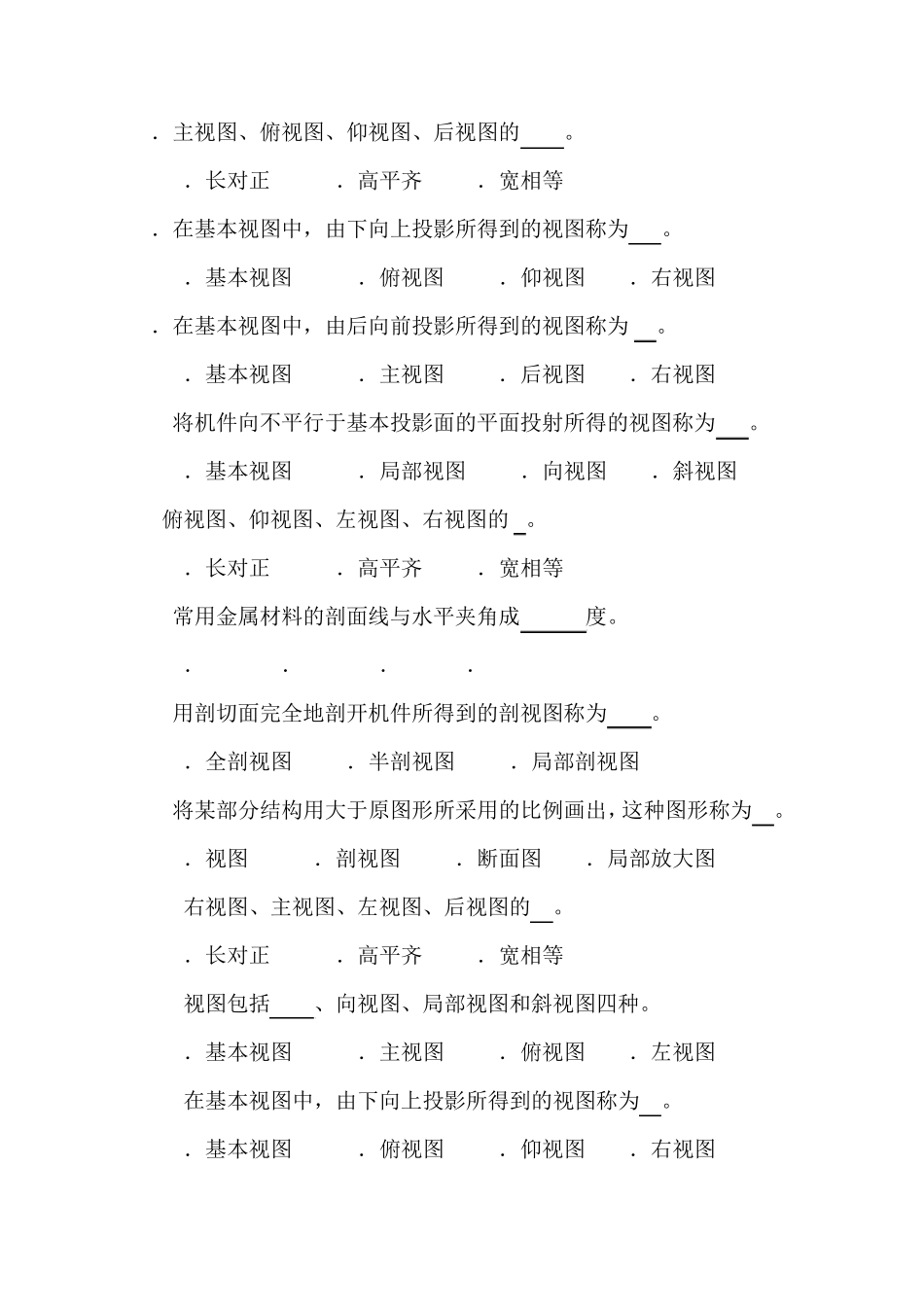

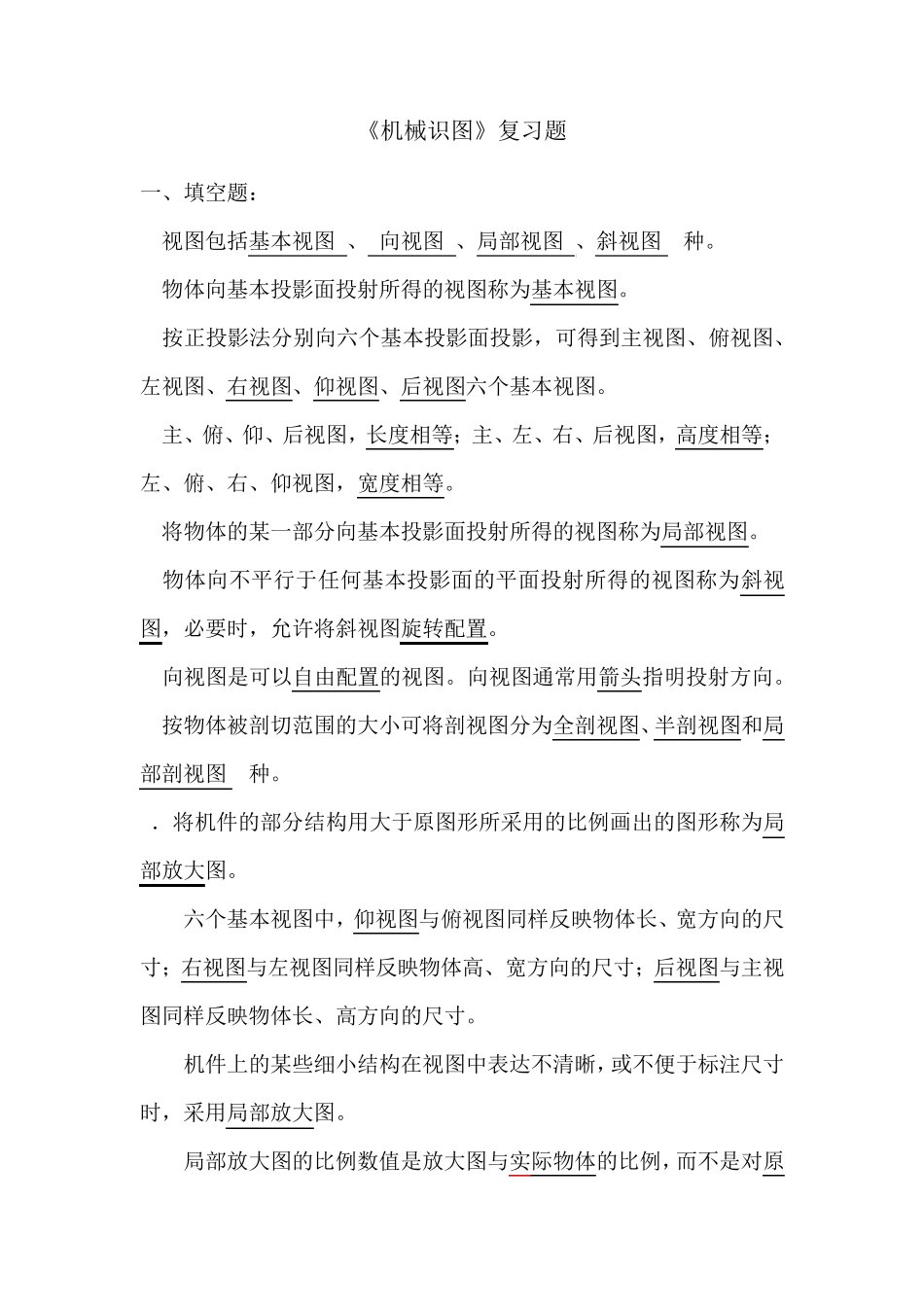

《机械识图》复习题 一、填空题： 1.视图包括基本视图 、 向视图 、局部视图 、斜视图4种。 2.物体向基本投影面投射所得的视图称为基本视图。 3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。 4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。 5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。 6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。 7.向视图是可以自由配置的视图。向视图通常用箭头指明投射方向。 8.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。 9．将机件的部分结构用大于原图形所采用的比例画出的图形称为局部放大图。 10. 六个基本视图中，仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图与左视图同样反映物体高、宽方向的尺寸；后视图与主视图同样反映物体长、高方向的尺寸。 11. 机件上的某些细小结构在视图中表达不清晰，或不便于标注尺寸时，采用局部放大图。 12. 局部放大图的比例数值是放大图与实际物体的比例，而不是对原图的比例。 13.根据断面图在图中配置的图中，可分为移出断面和重合断面。 14. 形状和位置公差简称为形位公差。 15. 配合有基孔制和基轴制两种基准制。配合分成过盈配合、过渡配合和间隙配合三类。 16. 允许尺寸变动的两个极限值称为极限尺寸。 17. 按作用不同，可将基准分为设计基准和工艺基准。 18. 基孔制的孔（基准孔）的基本偏差代号用 H符号表示，其基本偏差值为下偏差0。基轴制的轴（基准轴）的基本偏差代号用 h符号表示，其基本偏差值为上偏差0。 19.零件图一般包括四项内容：一组视图、完整的尺寸、技术要求和标题栏。 2 0 ．行位公差项目符号： ：直线度； ：倾斜度； ：圆柱度；：同心度；：线轮廓度；：面轮廓度；： 平面度；：垂直度；： 平行度；：圆度；：对称度 ；：位置度；： 圆跳动 ；：全跳动； 二、选择题 1. A 一般适用于外形比较简单、内部结构较为复杂的机件。 A．全剖视图 B．半剖视图 C．局部剖视图 D．斜剖视图v 2．主视图、俯视图、仰视图、后视图的 A 。 A．长对正 B．高平齐 C．宽相等 3．在基本视图中，由下向上投影所得到的视图称为 C 。 A．基本视图 B．俯视图 C．仰视图 D．右视图 4．...
