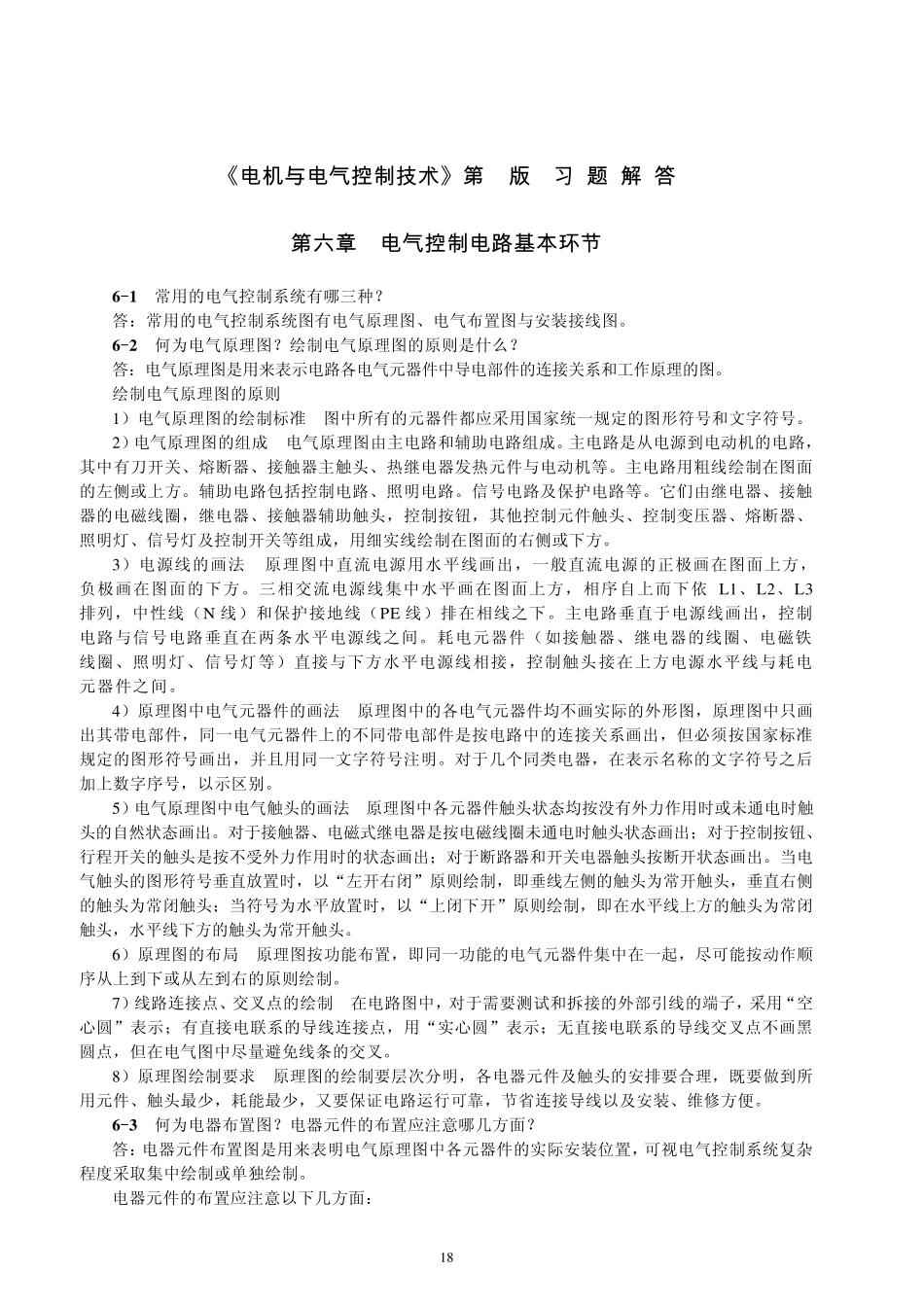

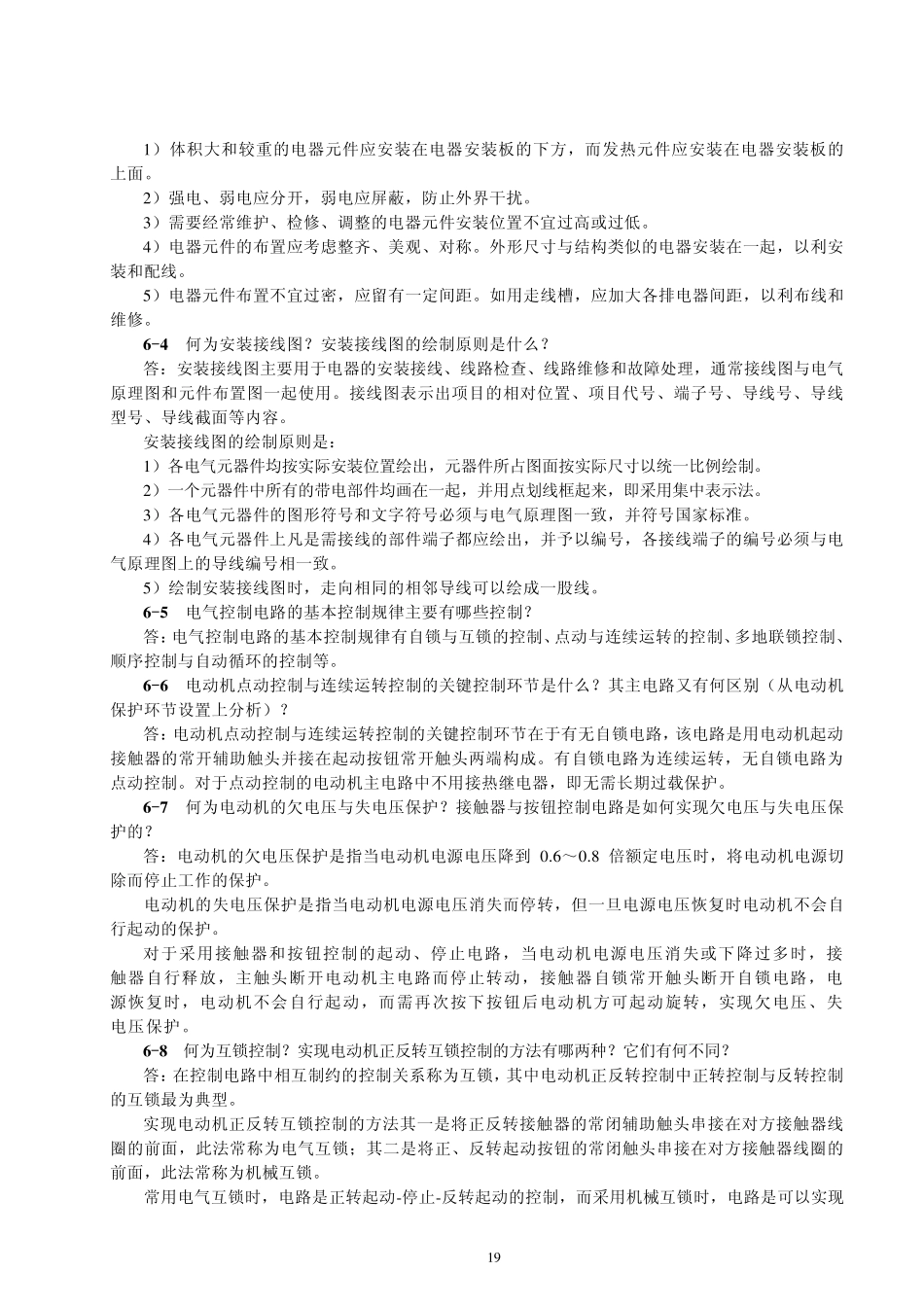

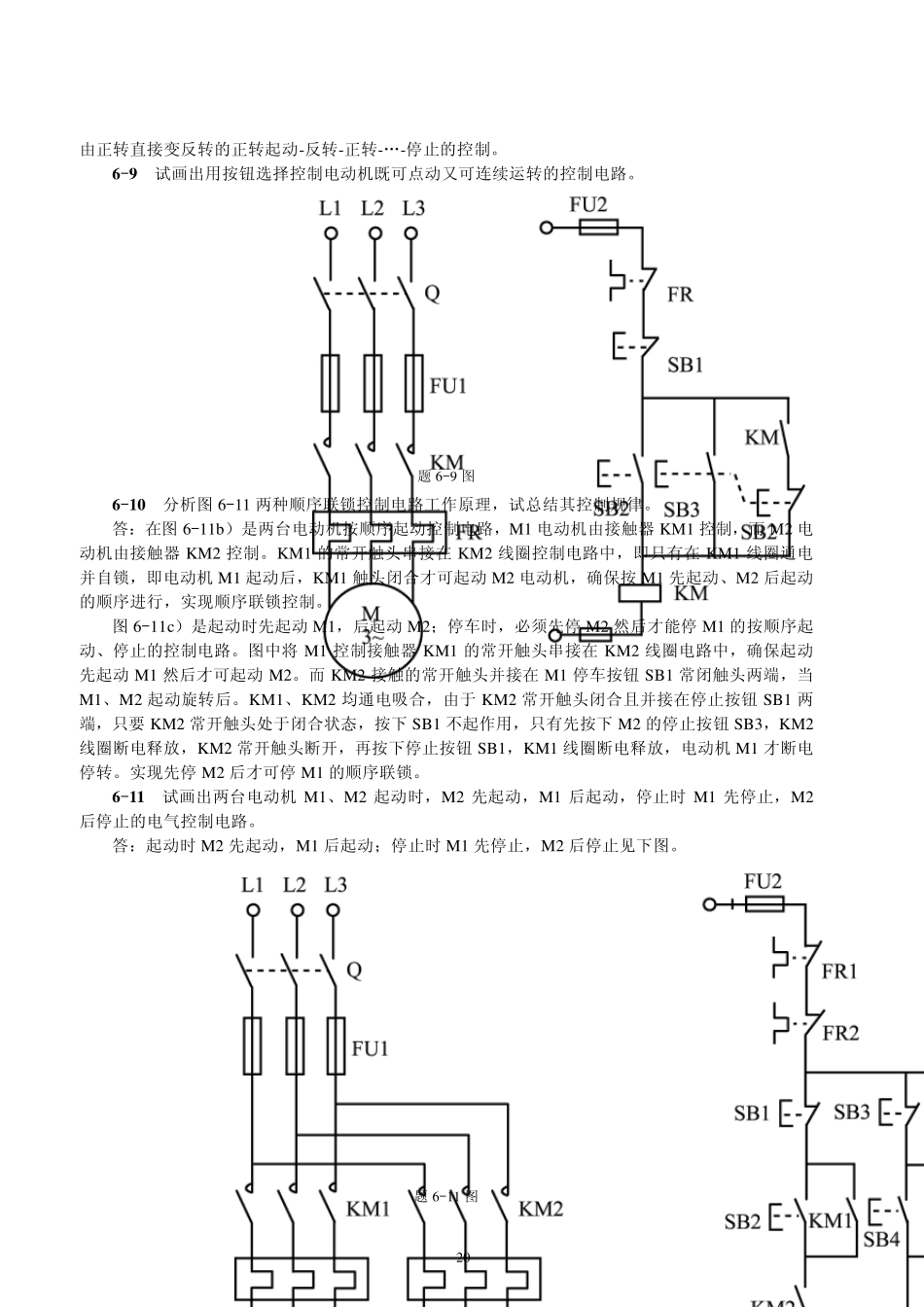

18 《电机与电气控制技术》第 2版 习 题 解 答 第六章 电气控制电路基本环节 6-1 常用的电气控制系统有哪三种？ 答：常用的电气控制系统图有电气原理图、电气布置图与安装接线图。 6-2 何为电气原理图？绘制电气原理图的原则是什么？ 答：电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的图。 绘制电气原理图的原则 1）电气原理图的绘制标准 图中所有的元器件都应采用国家统一规定的图形符号和文字符号。 2）电气原理图的组成 电气原理图由主电路和辅助电路组成。主电路是从电源到电动机的电路，其中有刀开关、熔断器、接触器主触头、热继电器发热元件与电动机等。主电路用粗线绘制在图面的左侧或上方。辅助电路包括控制电路、照明电路。信号电路及保护电路等。它们由继电器、接触器的电磁线圈，继电器、接触器辅助触头，控制按钮，其他控制元件触头、控制变压器、熔断器、照明灯、信号灯及控制开关等组成，用细实线绘制在图面的右侧或下方。 3）电源线的画法 原理图中直流电源用水平线画出，一般直流电源的正极画在图面上方，负极画在图面的下方。三相交流电源线集中水平画在图面上方，相序自上而下依L1、L2、L3排列，中性线（N 线）和保护接地线（PE 线）排在相线之下。主电路垂直于电源线画出，控制电路与信号电路垂直在两条水平电源线之间。耗电元器件（如接触器、继电器的线圈、电磁铁线圈、照明灯、信号灯等）直接与下方水平电源线相接，控制触头接在上方电源水平线与耗电元器件之间。 4）原理图中电气元器件的画法 原理图中的各电气元器件均不画实际的外形图，原理图中只画出其带电部件，同一电气元器件上的不同带电部件是按电路中的连接关系画出，但必须按国家标准规定的图形符号画出，并且用同一文字符号注明。对于几个同类电器，在表示名称的文字符号之后加上数字序号，以示区别。 5）电气原理图中电气触头的画法 原理图中各元器件触头状态均按没有外力作用时或未通电时触头的自然状态画出。对于接触器、电磁式继电器是按电磁线圈未通电时触头状态画出；对于控制按钮、行程开关的触头是按不受外力作用时的状态画出；对于断路器和开关电器触头按断开状态画出。当电气触头的图形符号垂直放置时，以“左开右闭”原则绘制，即垂线左侧的触头为常开触头，垂直右侧的触头为常闭触头；当符号为水平放置时，以“上闭下开”原则绘制，即在水平线上方的触头为常闭触头，水平线下方的触头为常开触...
