《电路原理》复习要点

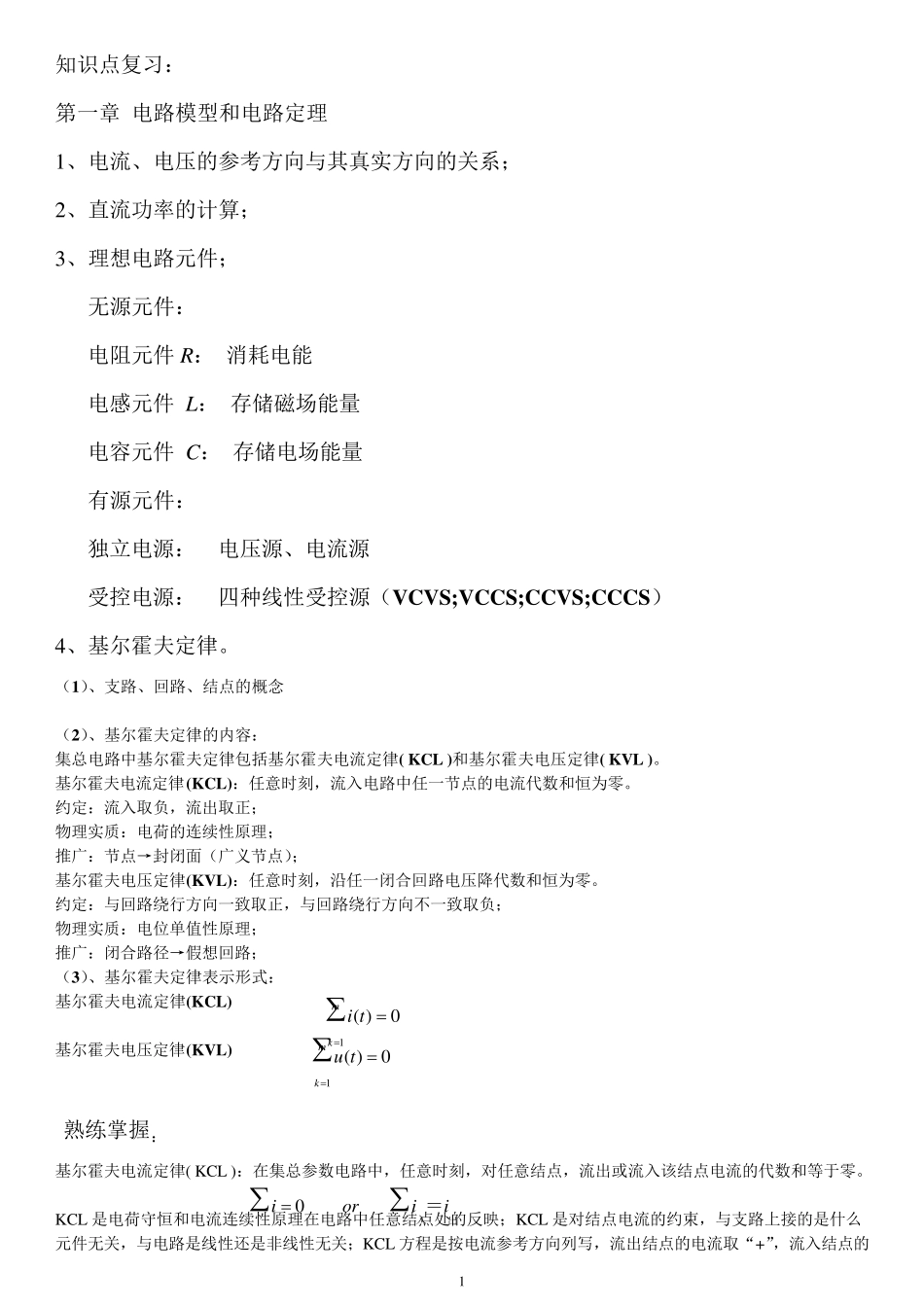

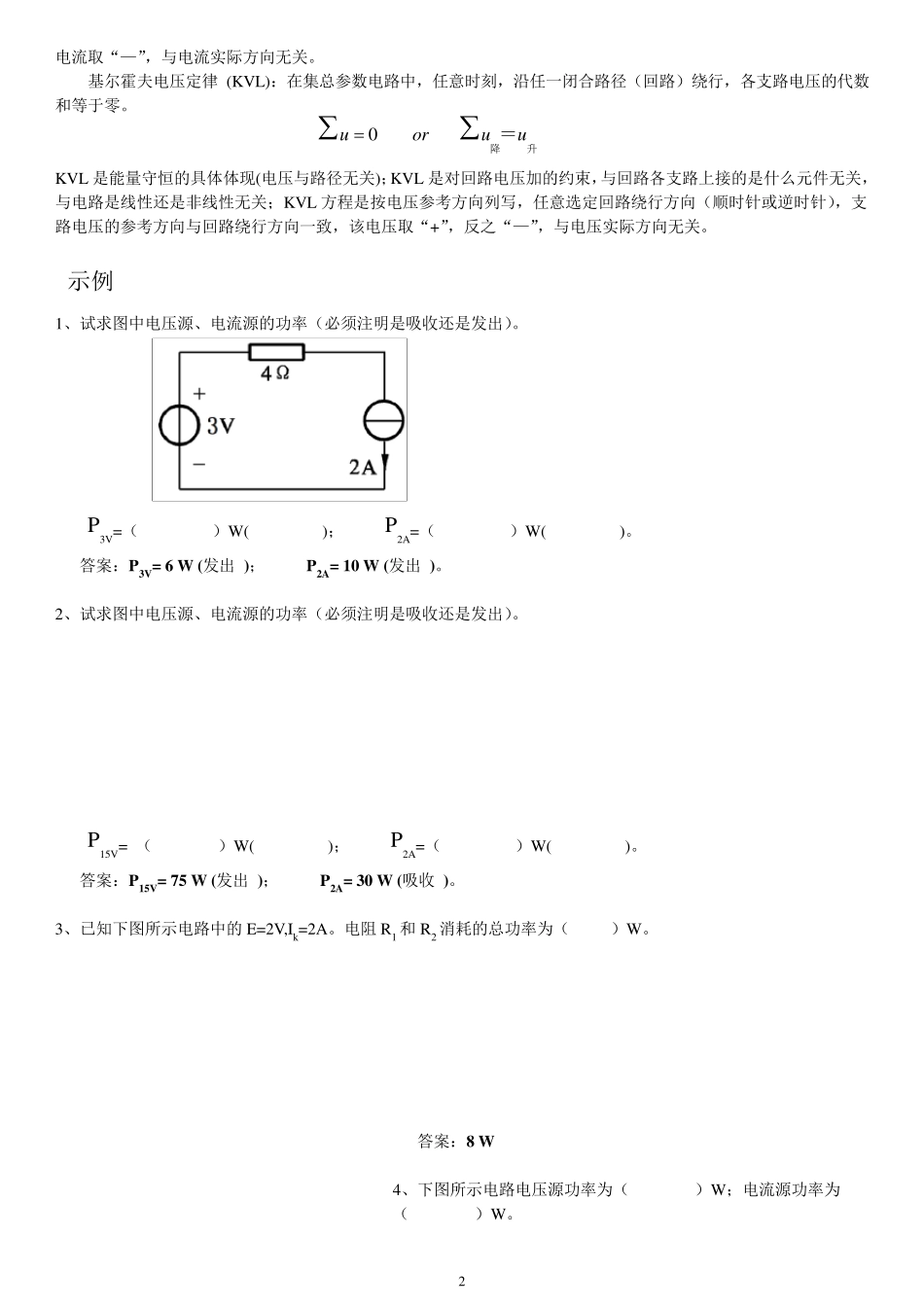

1 知识点复习： 第一章 电路模型和电路定理 1、电流、电压的参考方向与其真实方向的关系； 2、直流功率的计算； 3、理想电路元件； 无源元件： 电阻元件 R： 消耗电能 电感元件 L： 存储磁场能量 电容元件 C： 存储电场能量 有源元件： 独立电源： 电压源、电流源 受控电源： 四种线性受控源（V CV S;V CCS;CCV S;CCCS） 4、基尔霍夫定律。 （1）、支路、回路、结点的概念 （2）、基尔霍夫定律的内容： 集总电路中基尔霍夫定律包括基尔霍夫电流定律( KCL )和基尔霍夫电压定律( KV L )。 基尔霍夫电流定律(KCL)：任意时刻，流入电路中任一节点的电流代数和恒为零。 约定：流入取负，流出取正； 物理实质：电荷的连续性原理； 推广：节点→封闭面（广义节点）； 基尔霍夫电压定律(KV L)：任意时刻，沿任一闭合回路电压降代数和恒为零。 约定：与回路绕行方向一致取正，与回路绕行方向不一致取负； 物理实质：电位单值性原理； 推广：闭合路径→假想回路； （3）、基尔霍夫定律表示形式： 基尔霍夫电流定律(KCL) 基尔霍夫电压定律(KV L) 熟练掌握： 基尔霍夫电流定律( KCL )：在集总参数电路中，任意时刻，对任意结点，流出或流入该结点电流的代数和等于零。 KCL是电荷守恒和电流连续性原理在电路中任意结点处的反映；KCL是对结点电流的约束，与支路上接的是什么元件无关，与电路是线性还是非线性无关；KCL方程是按电流参考方向列写，流出结点的电流取“+”，流入结点的0 iorii入出＝1( )0mki t1( )0mku t2 电流取“—”，与电流实际方向无关。 基尔霍夫电压定律 (KVL)：在集总参数电路中，任意时刻，沿任一闭合路径（回路）绕行，各支路电压的代数和等于零。 KVL 是能量守恒的具体体现(电压与路径无关)；KVL 是对回路电压加的约束，与回路各支路上接的是什么元件无关，与电路是线性还是非线性无关；KVL 方程是按电压参考方向列写，任意选定回路绕行方向（顺时针或逆时针），支路电压的参考方向与回路绕行方向一致，该电压取“+”，反之“—”，与电压实际方向无关。 示例 1、试求图中电压源、电流源的功率（必须注明是吸收还是发出）。 P3V=（ ）W( )； P2A=（ ）W( )。 答案：P3V= 6 W (发出 )； P2A= 10 W (发出 )。 2、试求图中电压源、电流源的功率（必须注明是吸收还是发出）。 P15V= （ ）W( )； P2A=（ ）W( )。 答案：P15V=...
