新人培训电子元器件插件工艺检验标准

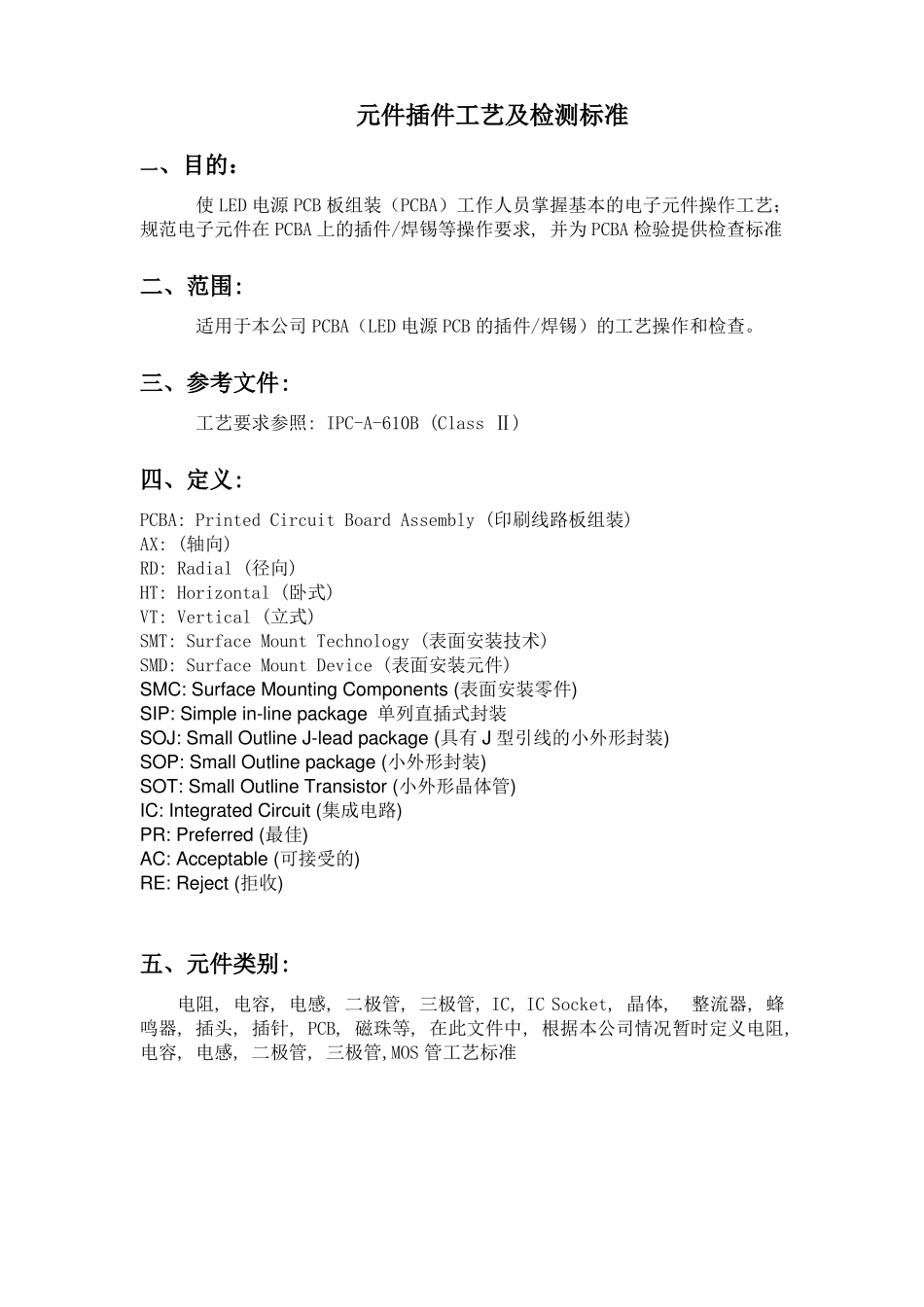

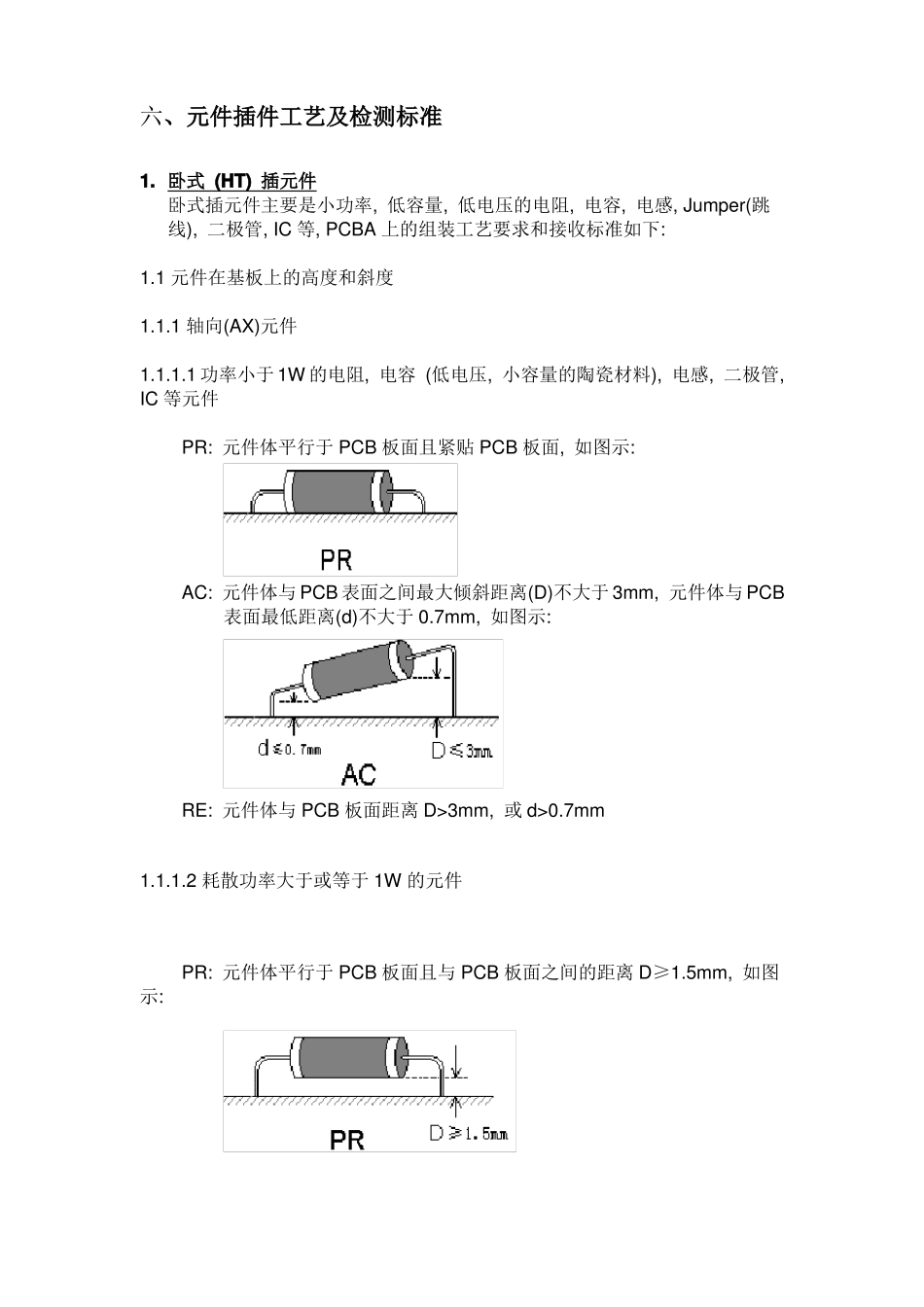

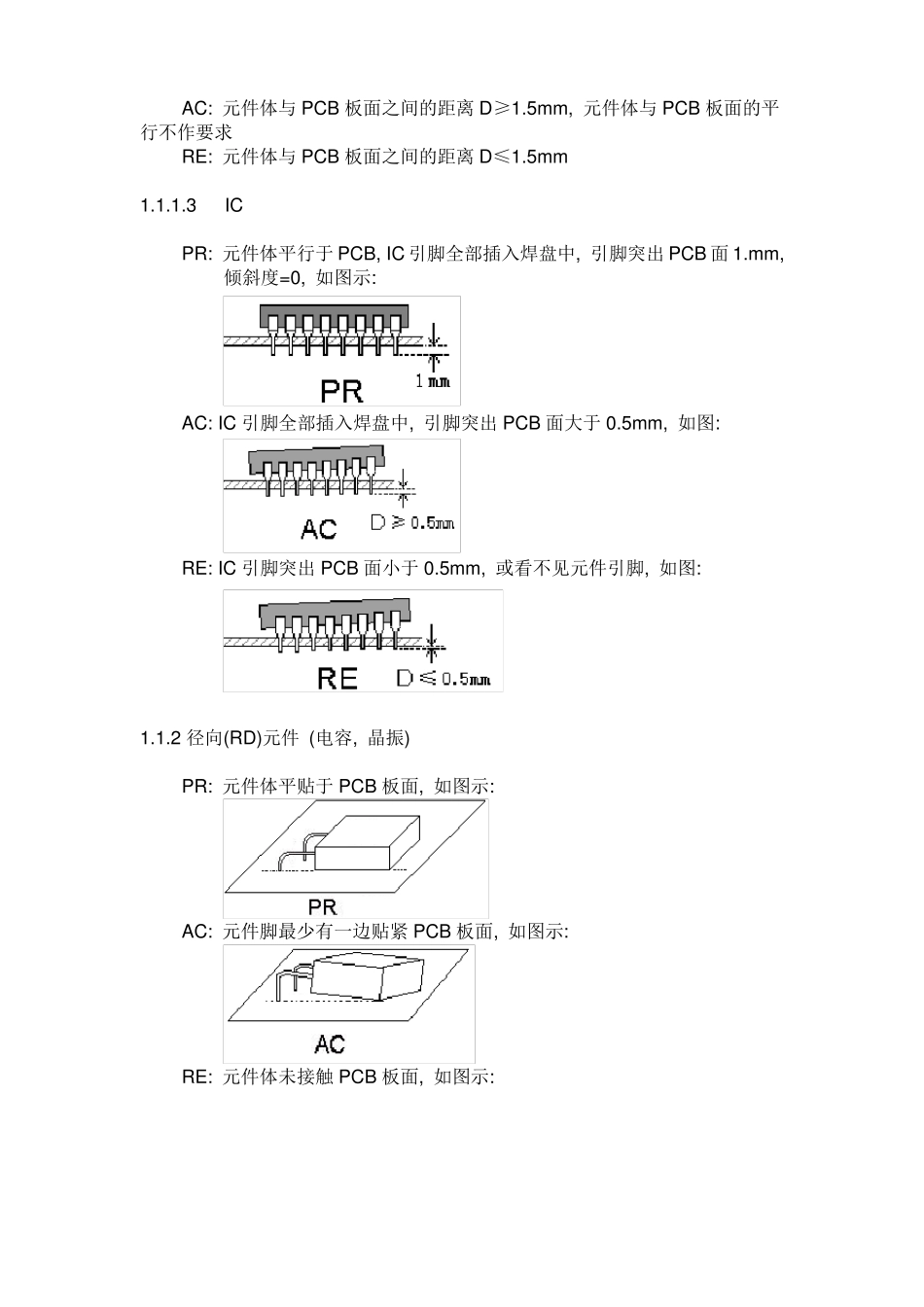

元件插件工艺及检测标准一、目的：使 LED 电源 PCB 板组装（PCBA）工作人员掌握基本的电子元件操作工艺；规范电子元件在 PCBA 上的插件/焊锡等操作要求, 并为 PCBA 检验提供检查标准二、范围:适用于本公司 PCBA（LED 电源 PCB 的插件/焊锡）的工艺操作和检查。三、参考文件:工艺要求参照: IPC-A-610B (Class Ⅱ)四、定义:PCBA: Printed Circuit Board Assembly (印刷线路板组装)AX: (轴向)RD: Radial (径向)HT: Horizontal (卧式)VT: Vertical (立式)SMT: Surface Mount Technology (表面安装技术)SMD: Surface Mount Device (表面安装元件)SMC: Surface Mounting Components (表面安装零件)SIP: Simple in-line package 单列直插式封装SOJ: Small Outline J-lead package (具有 J 型引线的小外形封装)SOP: Small Outline package (小外形封装)SOT: Small Outline Transistor (小外形晶体管)IC: Integrated Circuit (集成电路)PR: Preferred (最佳)AC: Acceptable (可接受的)RE: Reject (拒收)五、元件类别:电阻, 电容, 电感, 二极管, 三极管, IC, IC Socket, 晶体,整流器, 蜂鸣器, 插头, 插针, PCB, 磁珠等, 在此文件中, 根据本公司情况暂时定义电阻,电容, 电感, 二极管, 三极管,MOS 管工艺标准六、元件插件工艺及检测标准1. 卧式 (HT) 插元件卧式插元件主要是小功率, 低容量, 低电压的电阻, 电容, 电感, Jumper(跳线), 二极管, IC 等, PCBA 上的组装工艺要求和接收标准如下:1.1 元件在基板上的高度和斜度1.1.1 轴向(AX)元件1.1.1.1 功率小于 1W 的电阻, 电容 (低电压, 小容量的陶瓷材料), 电感, 二极管,IC 等元件PR: 元件体平行于 PCB 板面且紧贴 PCB 板面, 如图示:AC: 元件体与 PCB 表面之间最大倾斜距离(D)不大于 3mm, 元件体与 PCB表面最低距离(d)不大于 0.7mm, 如图示:RE: 元件体与 PCB 板面距离 D>3mm, 或 d>0.7mm1.1.1.2 耗散功率大于或等于 1W 的元件PR: 元件体平行于 PCB 板面且与 PCB 板面之间的距离 D≥1.5mm, 如图示:AC: 元件体与 PCB 板面之间的距离 D≥1.5mm, 元件体与 PCB 板面的平行不作要求RE: 元件体与 PCB 板面之间的距离 D≤1.5mm1.1.1.3ICPR: 元件体平行于 PCB, IC 引脚全部插入焊盘中, 引脚突出 PCB 面 1.mm,倾斜度=0, 如图示:AC: IC 引脚全部插入...
