旋挖钻钻孔施工技术交底

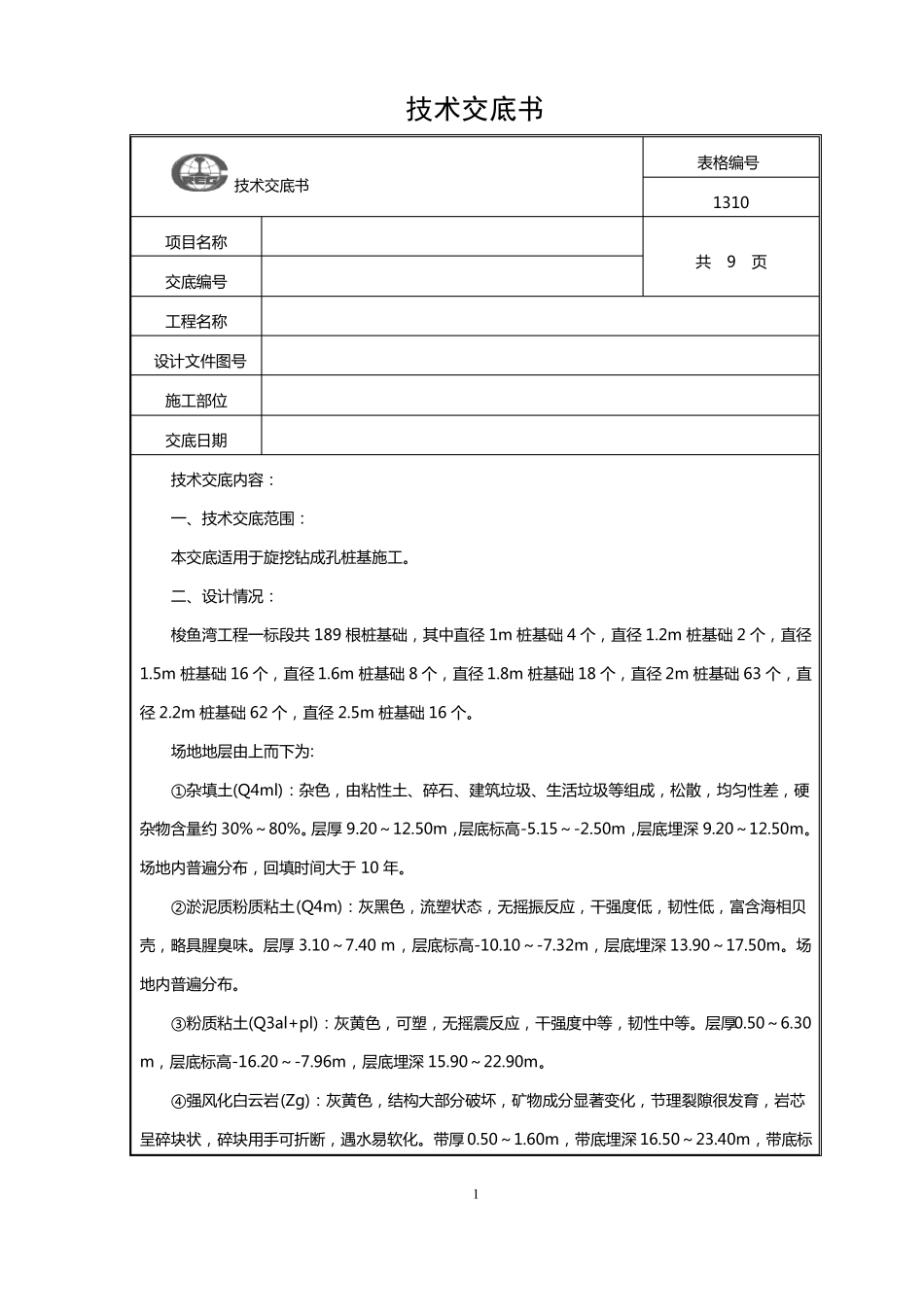

技术交底书表格编号技术交底书项目名称交底编号工程名称设计文件图号施工部位交底日期1310共9页技术交底内容：一、技术交底范围：本交底适用于旋挖钻成孔桩基施工。二、设计情况：梭鱼湾工程一标段共 189 根桩基础，其中直径 1m 桩基础 4 个，直径 1.2m 桩基础 2 个，直径1.5m 桩基础 16 个，直径 1.6m 桩基础 8 个，直径 1.8m 桩基础 18 个，直径 2m 桩基础 63 个，直径 2.2m 桩基础 62 个，直径 2.5m 桩基础 16 个。场地地层由上而下为:①杂填土(Q4ml)：杂色，由粘性土、碎石、建筑垃圾、生活垃圾等组成，松散，均匀性差，硬杂物含量约 30%～80%。层厚 9.20～12.50m，层底标高-5.15～-2.50m，层底埋深 9.20～12.50m。场地内普遍分布，回填时间大于 10 年。②淤泥质粉质粘土(Q4m)：灰黑色，流塑状态，无摇振反应，干强度低，韧性低，富含海相贝壳，略具腥臭味。层厚 3.10～7.40 m，层底标高-10.10～-7.32m，层底埋深 13.90～17.50m。场地内普遍分布。③粉质粘土(Q3al+pl)：灰黄色，可塑，无摇震反应，干强度中等，韧性中等。层厚0.50～6.30m，层底标高-16.20～-7.96m，层底埋深 15.90～22.90m。④强风化白云岩(Zg)：灰黄色，结构大部分破坏，矿物成分显著变化，节理裂隙很发育，岩芯呈碎块状，碎块用手可折断，遇水易软化。带厚 0.50～1.60m，带底埋深 16.50～23.40m，带底标1高-16.70～8.56m。⑤中风化白云岩(Zg)：灰黄色，隐晶质结构，中厚层状构造，主要矿物成分为白云石，节理裂隙较发育，岩体较完整，岩芯呈柱状，岩质坚硬。各孔均未穿透本带，可见带厚10.00m，孔底埋深26.50～33.40 m，孔底标高-26.70～-18.56m。于场区普遍分布。⑥岩溶：根据钻探资料，拟建工程场区白云岩岩溶较发育，其形态为溶洞或溶蚀裂隙溶沟、溶槽等。拟建工程勘察按一桩一孔原则布置钻孔，对岩溶形态无法准确辨认，对其规模亦无法准确控制，故在钻孔中，凡上有白云岩顶板，其下有被充填的或未被充填的空间，且有白云岩为底板的岩溶现象，均称为溶洞，根据钻探资料显示场区内岩溶属中等发育。实际桩长根据柱状图由设计计算确认。三、开始施工的条件及施工准备工作：1、开工前应具备场地工程的地质资料和必要的水文地质资料，桩基工程施工图及图纸会审纪要、确认施工桩长、满足入岩深度。2、由施工负责人对施工人员及管理人员进行各项安全技术交底，根据施工相关资料，组织合理的施工组织方法。3、施工机具进场前施工前...
