三一重工EBZ200H悬臂式硬岩综掘机参数

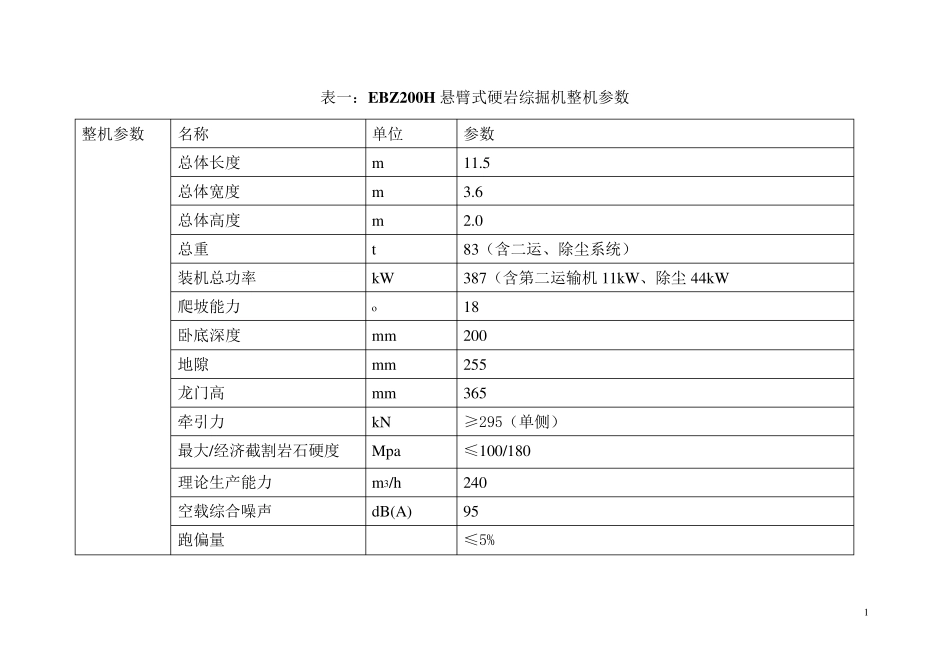

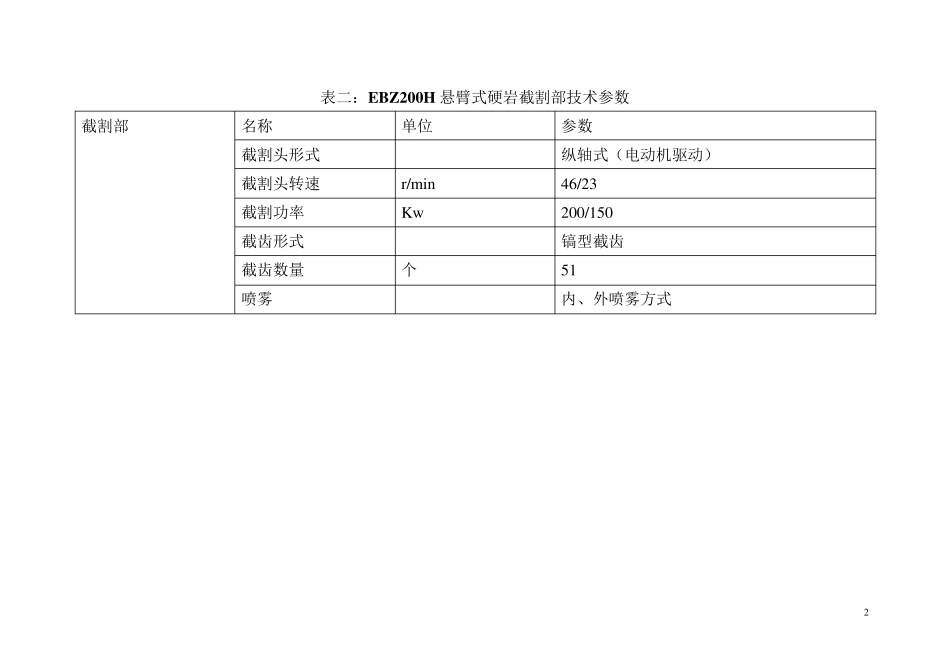

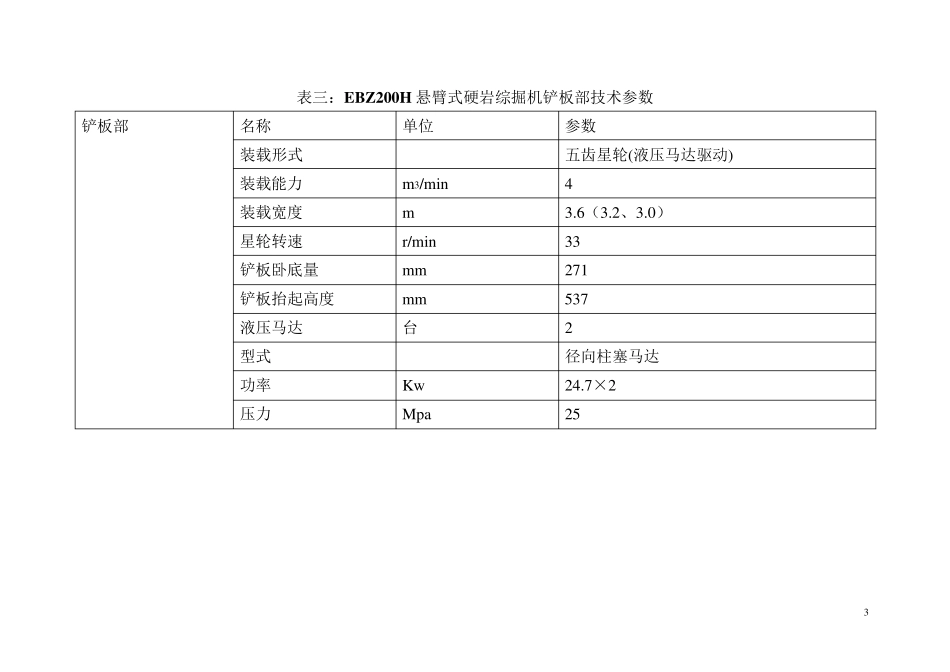

1 表一：EBZ200H 悬臂式硬岩综掘机整机参数 整机参数 名称 单位 参数 总体长度 m 11.5 总体宽度 m 3.6 总体高度 m 2.0 总重 t 83（含二运、除尘系统） 装机总功率 kW 387（含第二运输机11kW、除尘44kW 爬坡能力 o 18 卧底深度 mm 200 地隙 mm 255 龙门高 mm 365 牵引力 kN ≥295（单侧） 最大/经济截割岩石硬度 Mpa ≤100/180 理论生产能力 m3/h 240 空载综合噪声 dB(A) 95 跑偏量 ≤5% 2 表二：EBZ200H 悬臂式硬岩截割部技术参数 截割部 名称 单位 参数 截割头形式 纵轴式（电动机驱动） 截割头转速 r/min 46/23 截割功率 Kw 200/150 截齿形式 镐型截齿 截齿数量 个 51 喷雾 内、外喷雾方式 3 表三：EBZ200H 悬臂式硬岩综掘机铲板部技术参数 铲板部 名称 单位 参数 装载形式 五齿星轮(液压马达驱动) 装载能力 m3/min 4 装载宽度 m 3.6（3.2、3.0） 星轮转速 r/min 33 铲板卧底量 mm 271 铲板抬起高度 mm 537 液压马达 台 2 型式 径向柱塞马达 功率 Kw 24.7×2 压力 Mpa 25 4 表四：EBZ200H 悬臂式硬岩综掘机第一运输机技术参数 第一运输机 名称 单位 参数 型式 边双链刮板机（液压马达驱动） 溜槽尺寸 mm 620 宽×350 高 链速 m/min 50 链条规格 18×64-C 刮板间距 mm 384 运输能力 m3/h 4 涨紧型式 油缸卡板 液压马达 台 2 型式 径向柱塞马达 功率 kW 21.5 压力 Mpa 25 、 5 表五：EBZ200H 悬臂式硬岩综掘机行走部技术参数 行走部 名称 单位 参数 形式 履带式（液压马达驱动） 履带宽度 mm 650 制动方式 弹簧闭锁，停车用片式制动 对地压强 Mpa 0.16 行走速度（最大） m/min 6.5 涨紧形式 油缸卡板 液压马达 2 形式 轴向柱塞马达 功率 kW 38×2、 压力 Mpa 25 6 表六：EBZ200H 悬臂式硬岩综掘机第二运输机技术参数 部位 序号 项目名称 单位 参数 第二运输机 1 电滚筒电压 V 1140/660 2 电滚筒功率 KW 11 3 电滚筒直径 mm Φ500 4 电滚筒安装中心距 mm 1040 5 运输带带速 m/s 1.6 6 运输带带宽 mm 800 7 运输带带厚 mm 8.5 8 最大运输能力 t/h 300 9 导向滚筒直径 mm Φ270 10 各组托辊直径 mm Φ89 11 上托辊组槽角 0 300 12 缓冲托辊槽角 0 200 13 机头受料倾角 0 9.50 14 外形尺寸 mm 16680×1385×1080 15 机重 kg 3713 7
