三星i9100拆机换屏幕教程全解

三星i9100拆机换屏幕教程全解_第1页
1/34
三星i9100拆机换屏幕教程全解_第2页
2/34
三星i9100拆机换屏幕教程全解_第3页
3/34

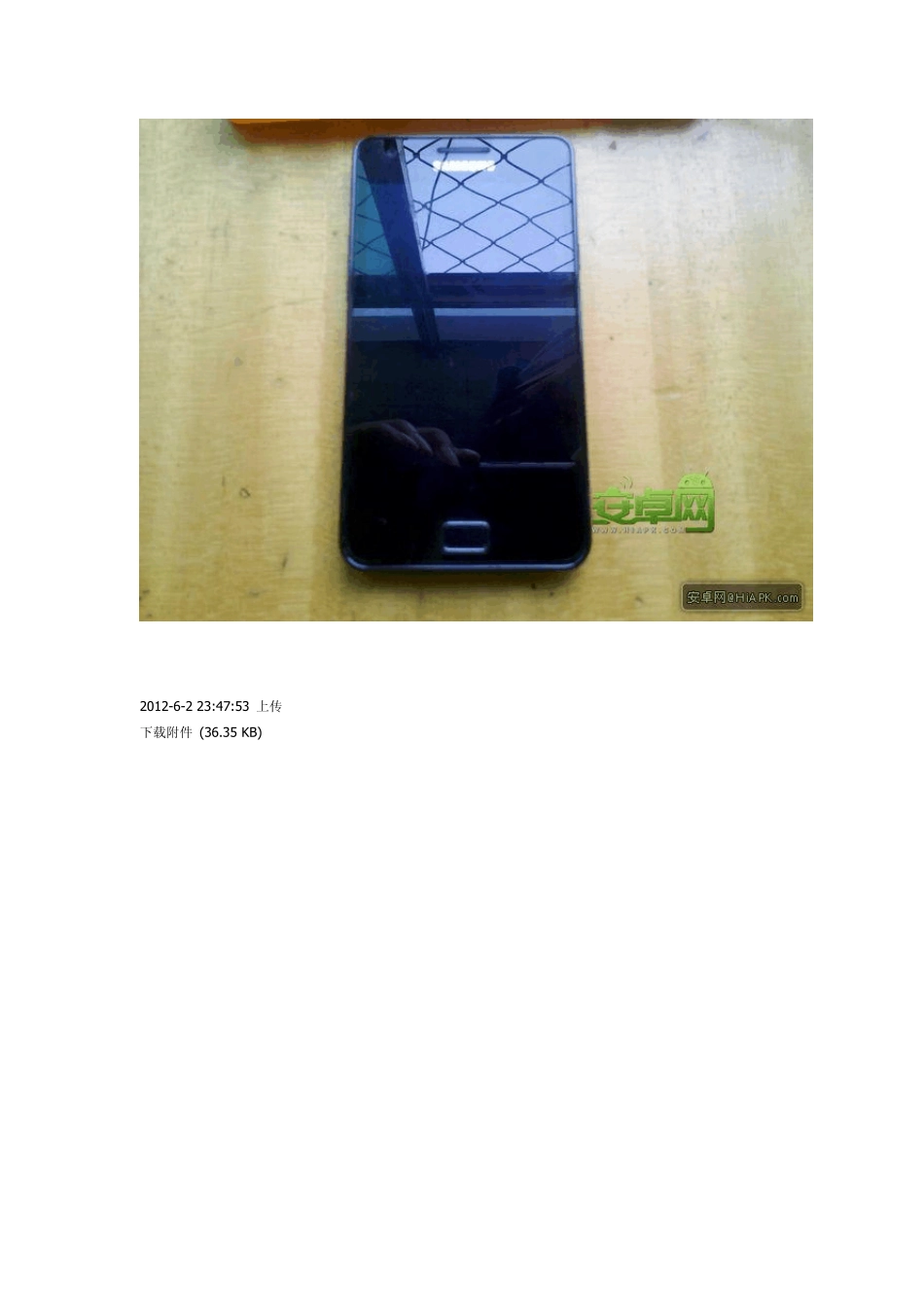

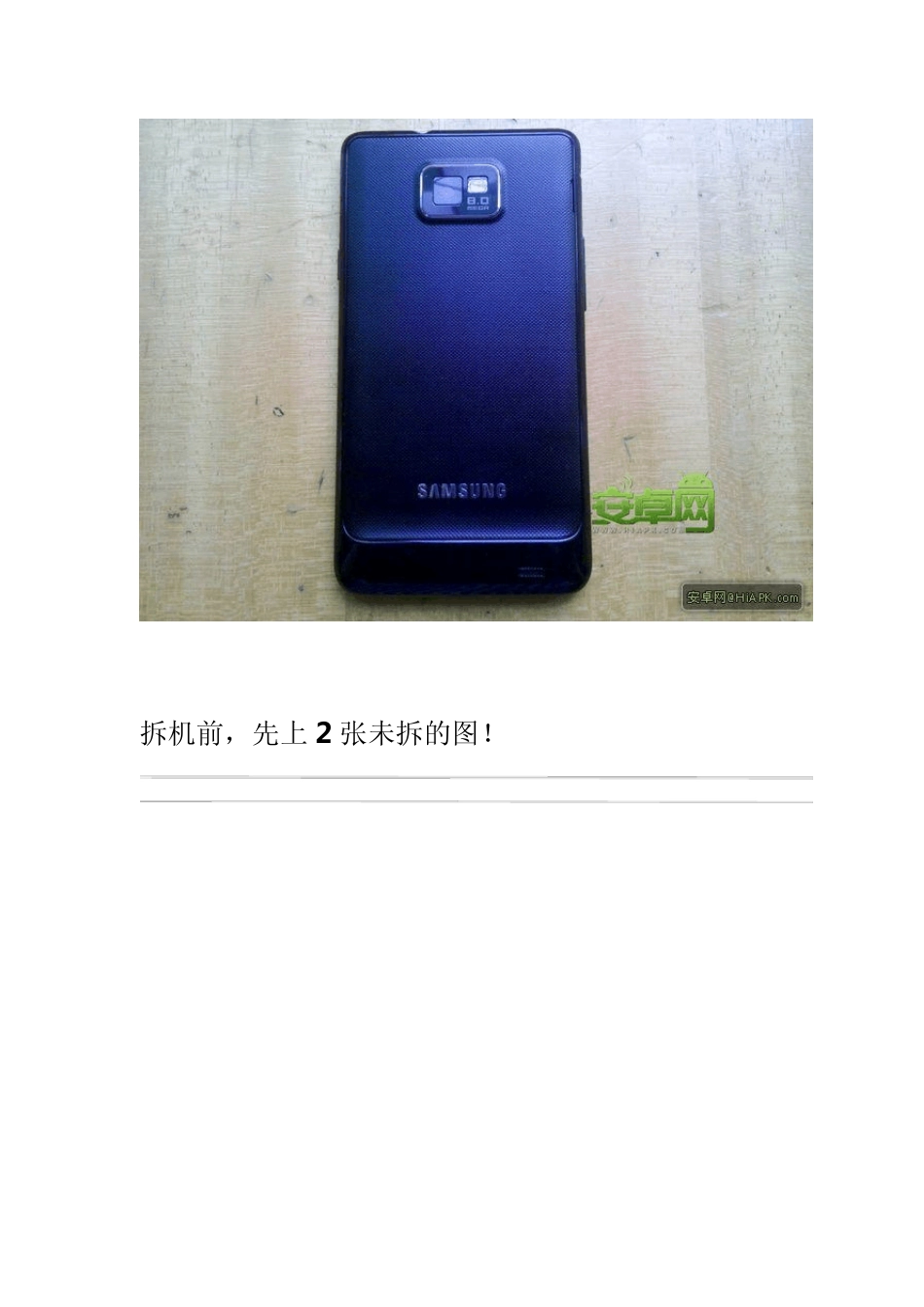

2012-6-2 23:47:53 上传 下载附件 (36.35 KB) 拆机前,先上 2 张未拆的图! 这是拆机用的工具,地堆货,在TB 上买的好久了,真心不好用 拆开电池后盖后,先把电池、SD 卡、SIM 卡拿了! 如上图,后板上面有 7 颗螺丝,用螺丝刀一一解决就OK了 拆完螺丝 在拆的时候,下手的地方是机身的顶部,下面是扣死的!从上到下,慢慢的打开,红框的地方是音量那里,要注意一下,太用力可能会裂 后板成功打开!9 1 0 0 内部清晰的呈现主板集成密度很大 OK,先下手拆主板!在这里大家一定要注意FPC 排线!很容易扯到,非常容易坏,坏了只能换,没得补救上面我用有色方框框起来的是接主板上面的排线,先拆排线! 红框:耳机、听筒排线 蓝框:前置摄像头,光、距离感觉排线 黄框:屏幕排线 红框:今天的主角,HOME 键排线 白框:就是麦克风和 USB 的排线 对了,上图还有一个白色的跳线,也要拆下的,貌似作用是天线 后板上面,还带了一个外放的扬声器,这个先不用管它! 主板上面有 2 颗 黑色的螺丝,2 下搞定, 上图是拆完排线,拆完螺丝的样子 现在开始拆主板!有2 个地方要注意开机键和音量键的地方,这是用一个小的FPC 板连接的用了胶水粘在前板上面,很容易扯坏!拆的时候要小心 开机键和音量键如上图红框的地方 好了,主板搞定,拆下来的样子!开始拆下面的那个小板,连 U SB 和麦克风的小板 先下了2 颗螺丝,然后,把右边的FPC 软线撕下来,粘了胶的再按照我图的方向拆,因为黄框那里有一个卡扣,这个板也粘了胶水,拆的时候,慢慢来! 成功的把这块小板搞定! 拆开小板后,就看到,上面那样,红框的背后夹层就是 HOME 键了,坑爹啊,藏这么紧,白框那里还能看到胶水的痕迹 听筒那里,要掉不掉的,晃来晃去,我也把听筒下了,免得碍事 好了,现在开始最危险的步骤了! 开始开离屏幕和前板!粘得非常紧,不好搞,试了几次没成功,不敢用力! 别人说要用热吹风加热一下,让胶变软,比较容易拆但是没有那个东西啊, 办法是人想出来的,哈哈! 看下图: 大家要问,这是神马东西吧, 这是一个普通的塑料袋,里面装的开水没错,就是开水,千万不要破袋哦, 前后烫3 分钟,然后,从后面顶一下,慢慢的把屏幕顶出来!我用开水烫了3 次,顶一下,有点松,再烫一下,再慢慢的开出来!过程很麻烦,这里是最危险的地方,要耐心慢慢来了 屏幕真的很难下手,前面,没地方下手的了,把胶烫软后,看上...
