三星NOTEN7000I9220换壳换面板拆机高清图文教程

三星NOTEN7000I9220换壳换面板拆机高清图文教程_第1页
1/14
三星NOTEN7000I9220换壳换面板拆机高清图文教程_第2页
2/14
三星NOTEN7000I9220换壳换面板拆机高清图文教程_第3页
3/14

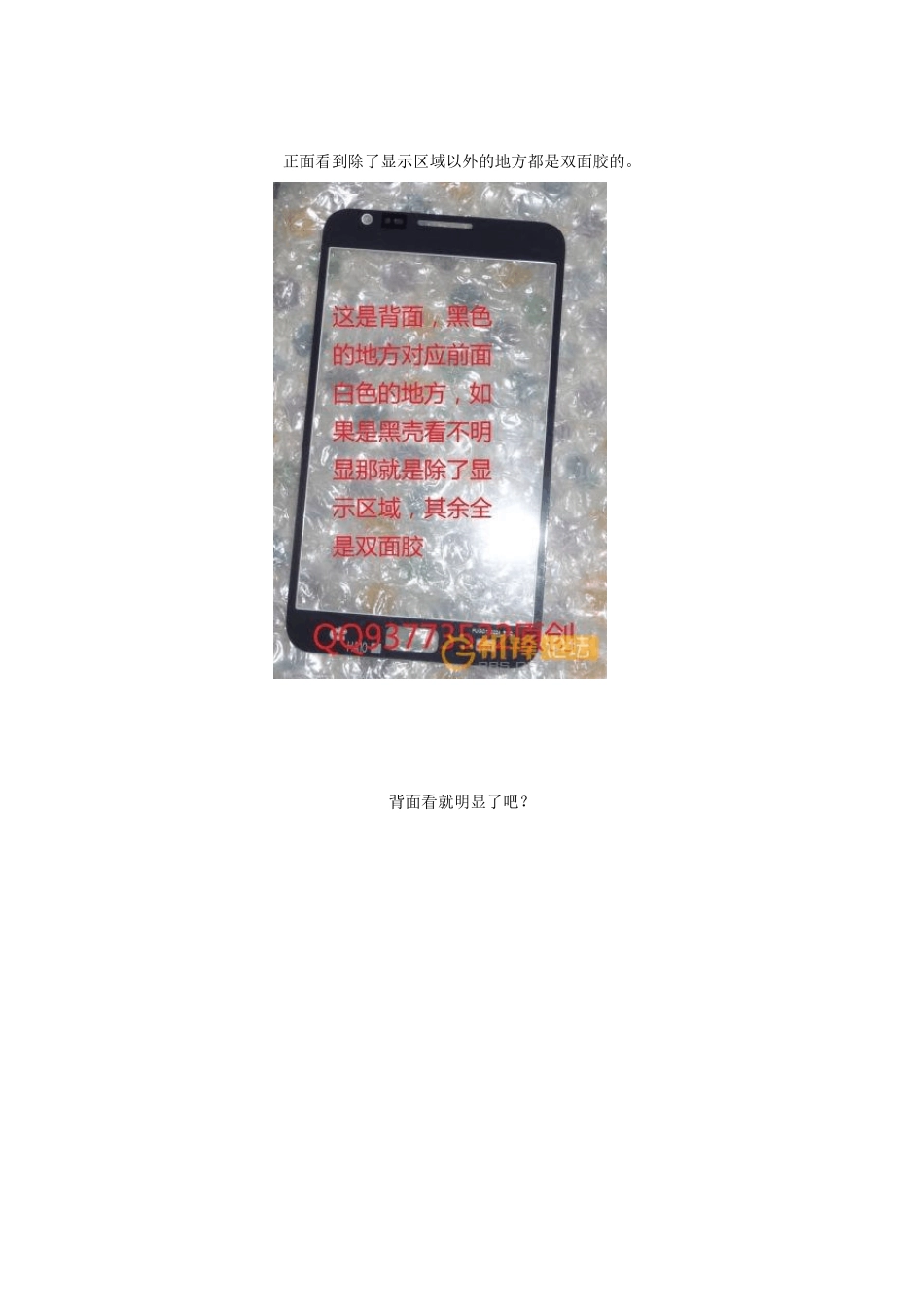

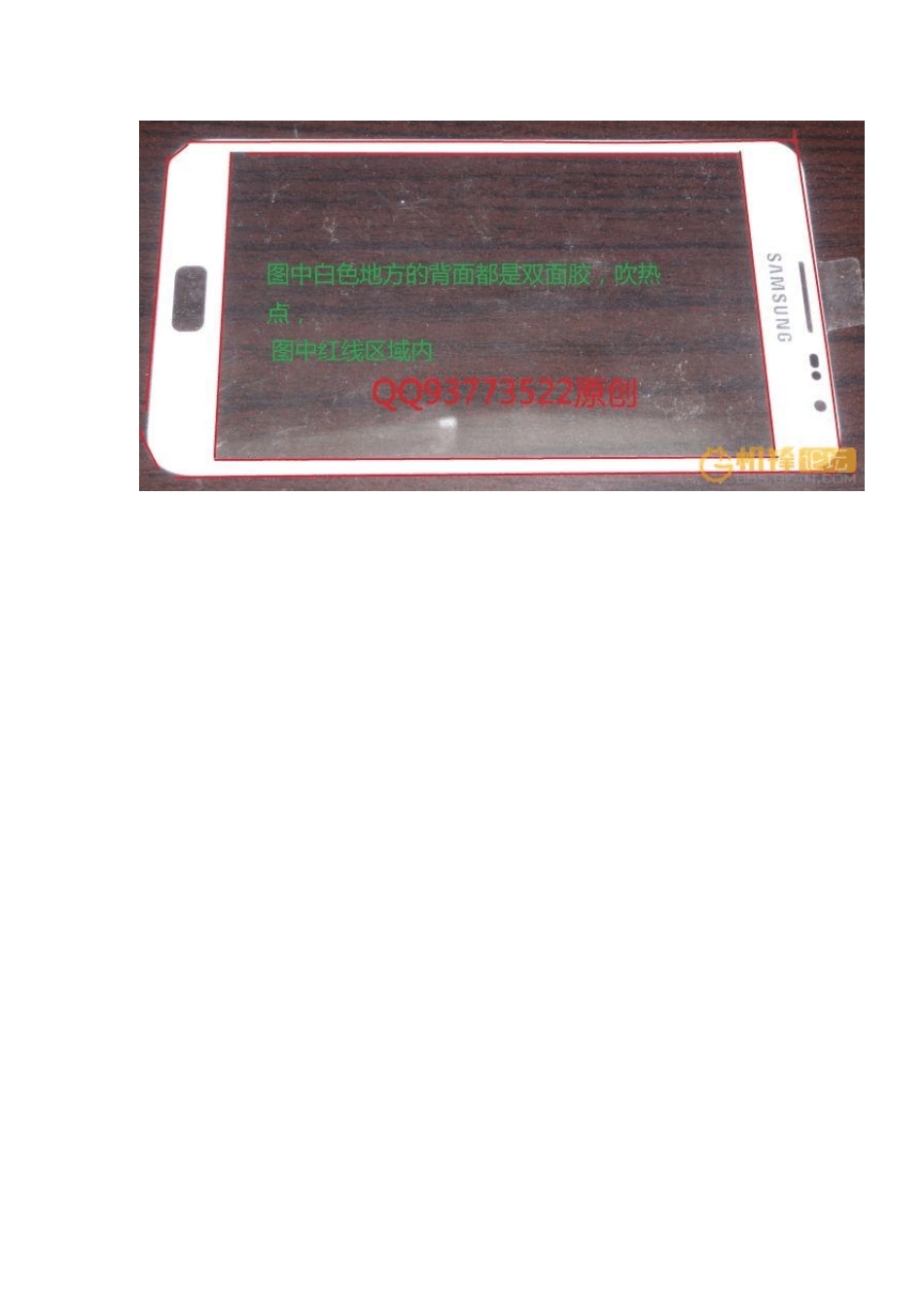

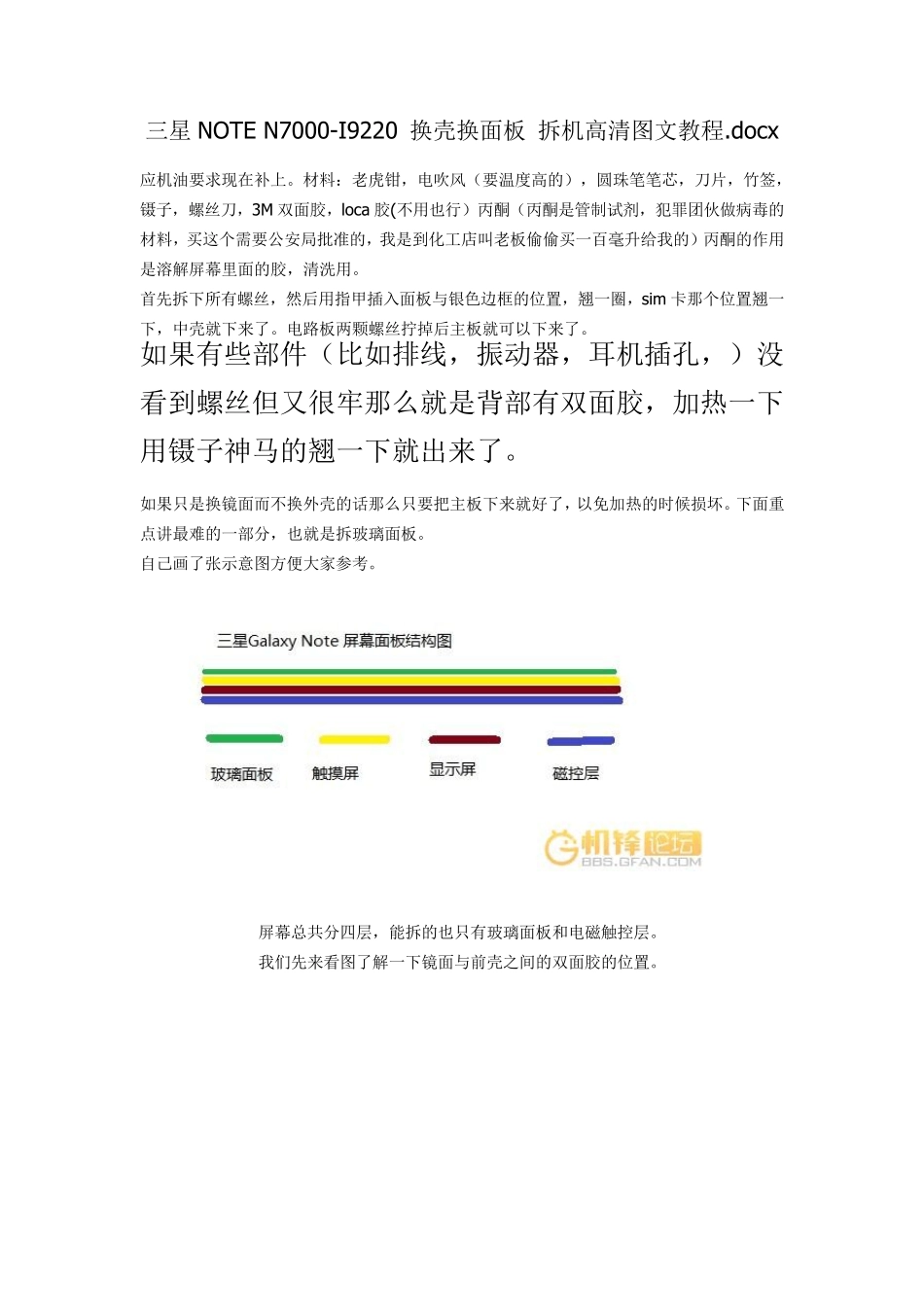

三星NOTE N7000-I9220 换壳换面板 拆机高清图文教程.docx 应机油要求现在补上。材料:老虎钳,电吹风(要温度高的),圆珠笔笔芯,刀片,竹签,镊子,螺丝刀,3M 双面胶,loca 胶(不用也行)丙酮(丙酮是管制试剂,犯罪团伙做病毒的材料,买这个需要公安局批准的,我是到化工店叫老板偷偷买一百毫升给我的)丙酮的作用是溶解屏幕里面的胶,清洗用。 首先拆下所有螺丝,然后用指甲插入面板与银色边框的位置,翘一圈,sim 卡那个位置翘一下,中壳就下来了。电路板两颗螺丝拧掉后主板就可以下来了。 如果有些部件(比如排线,振动器,耳机插孔,)没看到螺丝但又很牢那么就是背部有双面胶,加热一下用镊子神马的翘一下就出来了。 如果只是换镜面而不换外壳的话那么只要把主板下来就好了,以免加热的时候损坏。下面重点讲最难的一部分,也就是拆玻璃面板。 自己画了张示意图方便大家参考。 屏幕总共分四层,能拆的也只有玻璃面板和电磁触控层。 我们先来看图了解一下镜面与前壳之间的双面胶的位置。 正面看到除了显示区域以外的地方都是双面胶的。 背面看就明显了吧? 图中最右边,蓝色塑料膜有五个孔的那块是不是颜色比较深呢?对应的是电池仓的背面, 那就是双面胶,连接屏幕背面的,就是下面这张图。 这是我拆下来的,图中红圈内的是一大片的双面胶,这个加热的话是对着电池仓吹,吹烫了才好拆。 一:好了了解完胶的区域后我们就好下手了,首先把所有又双面胶的地方都吹烫了,然后从屏幕底部找个角落用刀片把镜面翘起一点,接着继续吹,这里要慢慢来,最好是吹到手都不敢碰了才好拆。 从前一张图右边可以看到有几个通透的空,用笔芯对着孔慢慢顶,配合着前面的刀片翘,边加热边顶边翘。直至拆出整个屏幕。 如果只是换壳的话换上新的壳就结束了,如果是屏幕碎了或者想换镜面的可以接着往下看。 二:拆镜面 该我们的老虎钳大哥出场了,不管你的屏幕碎与没碎,用老虎钳夹屏幕外沿的玻璃使之彻底碎了。由于外层玻璃与屏幕之间有层 lo ca 胶可以起到减震作用,所以按照我的方法的话是不会伤到屏幕的。 具体操作:夹住外沿一点点,注意不要碰到屏幕了,用力捏,只听啪的一声玻璃呈放射状碎裂了,再继续,越碎越好。 把竹签削成薄片,插进胶水缝隙,慢慢的刮,把一小片一小片的玻璃碎片用竹签和镊子配合的翘起来,注意不要伤到屏幕,这个过程我从下午4 点弄到晚上9 点,要有耐心 待全部玻璃清除完成后 ,咱们上机测试屏幕...
