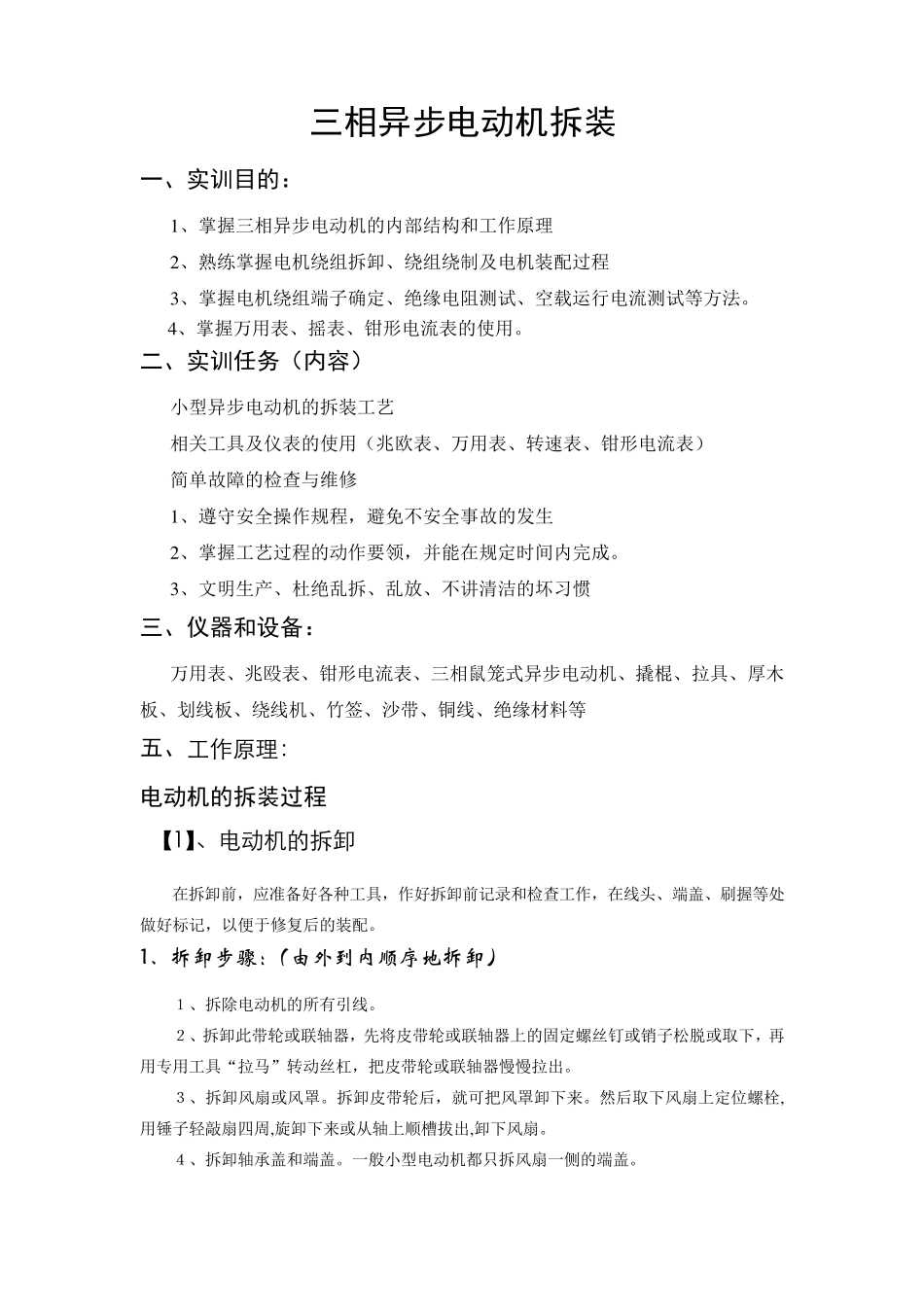

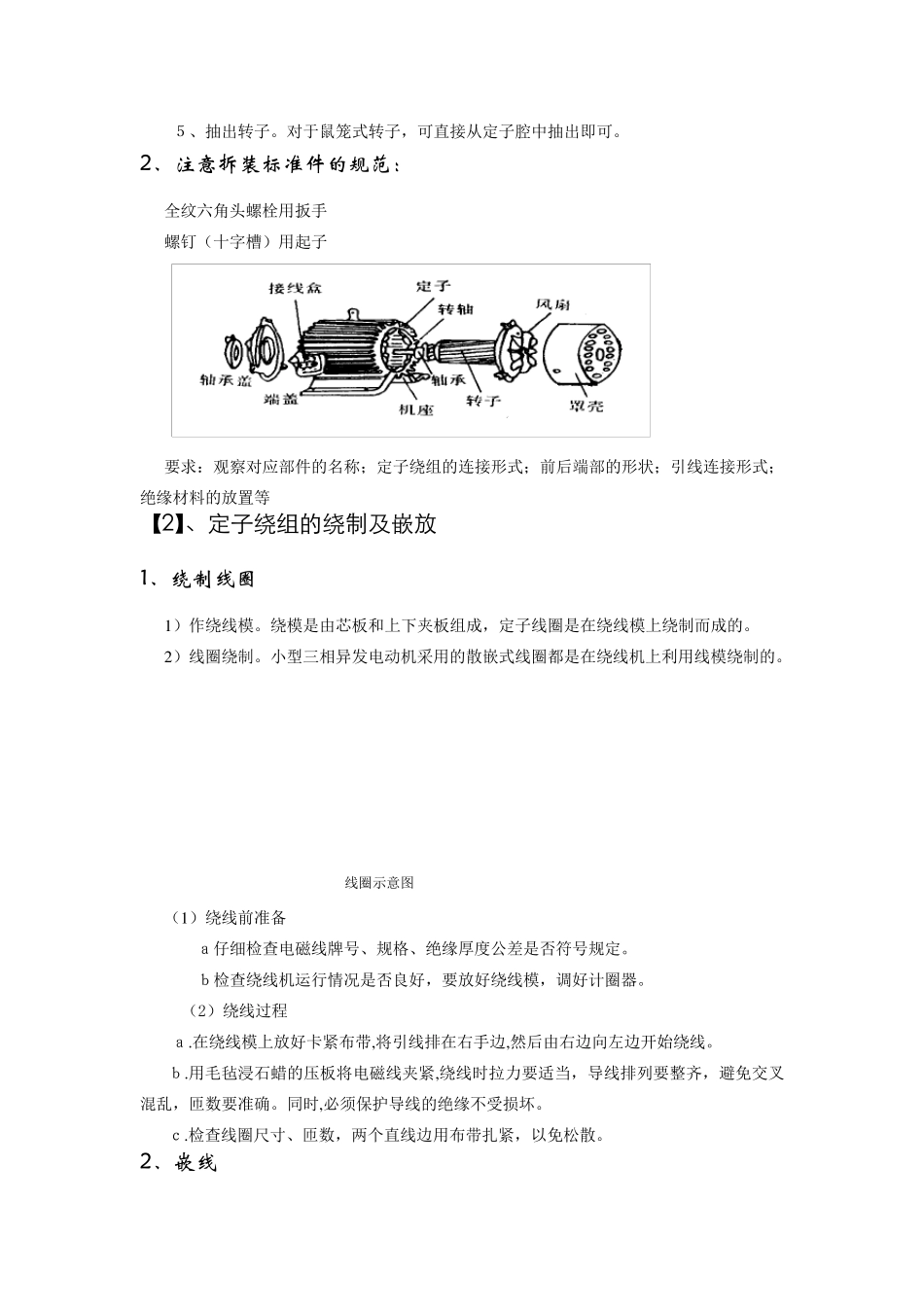

三相异步电动机拆装 一、实训目的: 1 、掌握三相异步电动机的内部结构和工作原理 2 、熟练掌握电机绕组拆卸、绕组绕制及电机装配过程 3 、掌握电机绕组端子确定、绝缘电阻测试、空载运行电流测试等方法。 4 、掌握万用表、摇表、钳形电流表的使用。 二、实训任务(内容) 小型异步电动机的拆装工艺 相关工具及仪表的使用(兆欧表、万用表、转速表、钳形电流表) 简单故障的检查与维修 1 、遵守安全操作规程,避免不安全事故的发生 2 、掌握工艺过程的动作要领,并能在规定时间内完成。 3 、文明生产、杜绝乱拆、乱放、不讲清洁的坏习惯 三、仪器和设备: 万用表、兆殴表、钳形电流表、三相鼠笼式异步电动机、撬棍、拉具、厚木板、划线板、绕线机、竹签、沙带、铜线、绝缘材料等 五、工 作 原 理 : 电动机的拆装过程 【 1】、 电 动 机 的 拆 卸 在拆卸前,应准备好各种工具,作好拆卸前记录和检查工作,在线头、端盖、刷握等处做好标记,以便于修复后的装配。 1、 拆 卸 步 骤 :( 由 外 到 内 顺 序 地 拆 卸 ) 1、拆除电动机的所有引线。 2、拆卸此带轮或联轴器,先将皮带轮或联轴器上的固定螺丝钉或销子松脱或取下,再用专用工具“拉马”转动丝杠,把皮带轮或联轴器慢慢拉出。 3、拆卸风扇或风罩。拆卸皮带轮后,就可把风罩卸下来。然后取下风扇上定位螺栓,用锤子轻敲扇四周,旋卸下来或从轴上顺槽拔出,卸下风扇。 4、拆卸轴承盖和端盖。一般小型电动机都只拆风扇一侧的端盖。 5、抽出转子。对于鼠笼式转子,可直接从定子腔中抽出即可。 2、 注 意 拆 装 标 准 件 的 规 范 : 全纹六角头螺栓用扳手 螺钉(十字槽)用起子 要求:观察对应部件的名称;定子绕组的连接形式;前后端部的形状;引线连接形式;绝缘材料的放置等 【 2】、 定 子 绕 组 的 绕 制 及 嵌 放 1、 绕 制 线 圈 1 )作绕线模。绕模是由芯板和上下夹板组成,定子线圈是在绕线模上绕制而成的。 2 )线圈绕制。小型三相异发电动机采用的散嵌式线圈都是在绕线机上利用线模绕制的。 线圈示意图 (1 )绕线前准备 a仔细检查电磁线牌号、规格、绝缘厚度公差是否符号规定。 b检查绕线机运行情况是否良好,要放好绕线模,调好计圈器。 (2)绕线过程 a.在绕线模上放好卡紧布带,将引线排在右手边,然后由右边向左边开始绕线。 b.用毛毡浸石蜡的压板将电磁线夹紧,绕...
