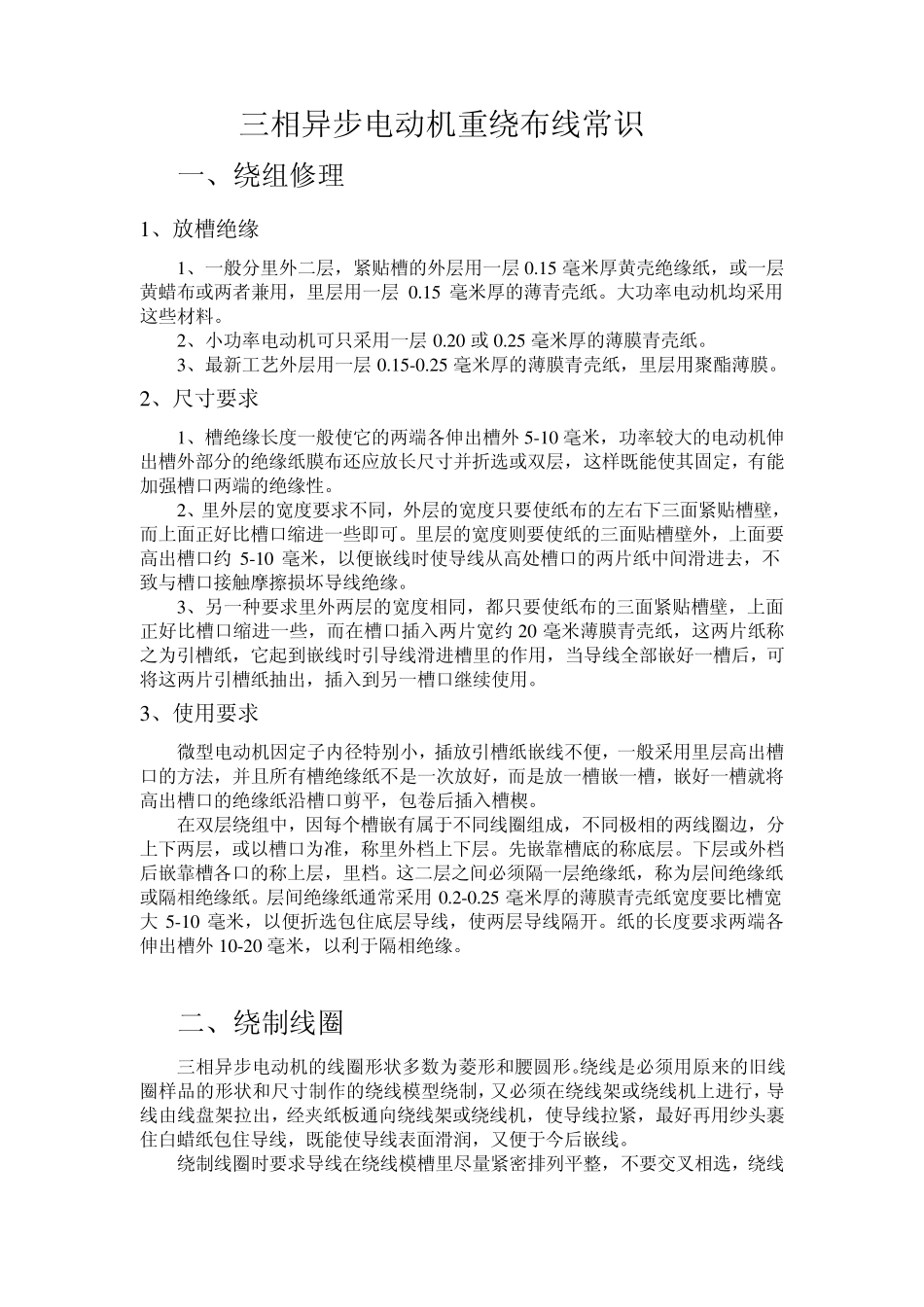

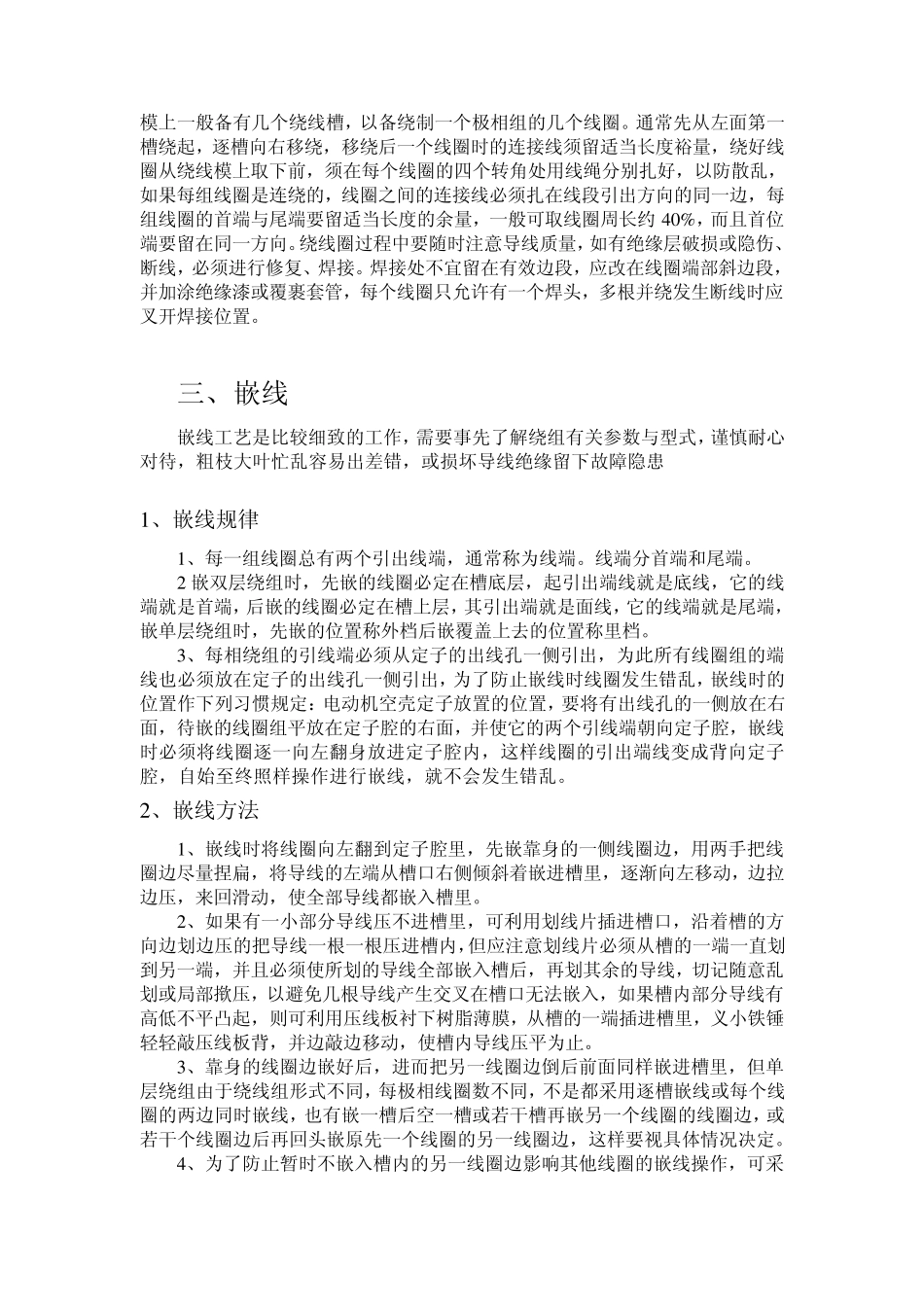

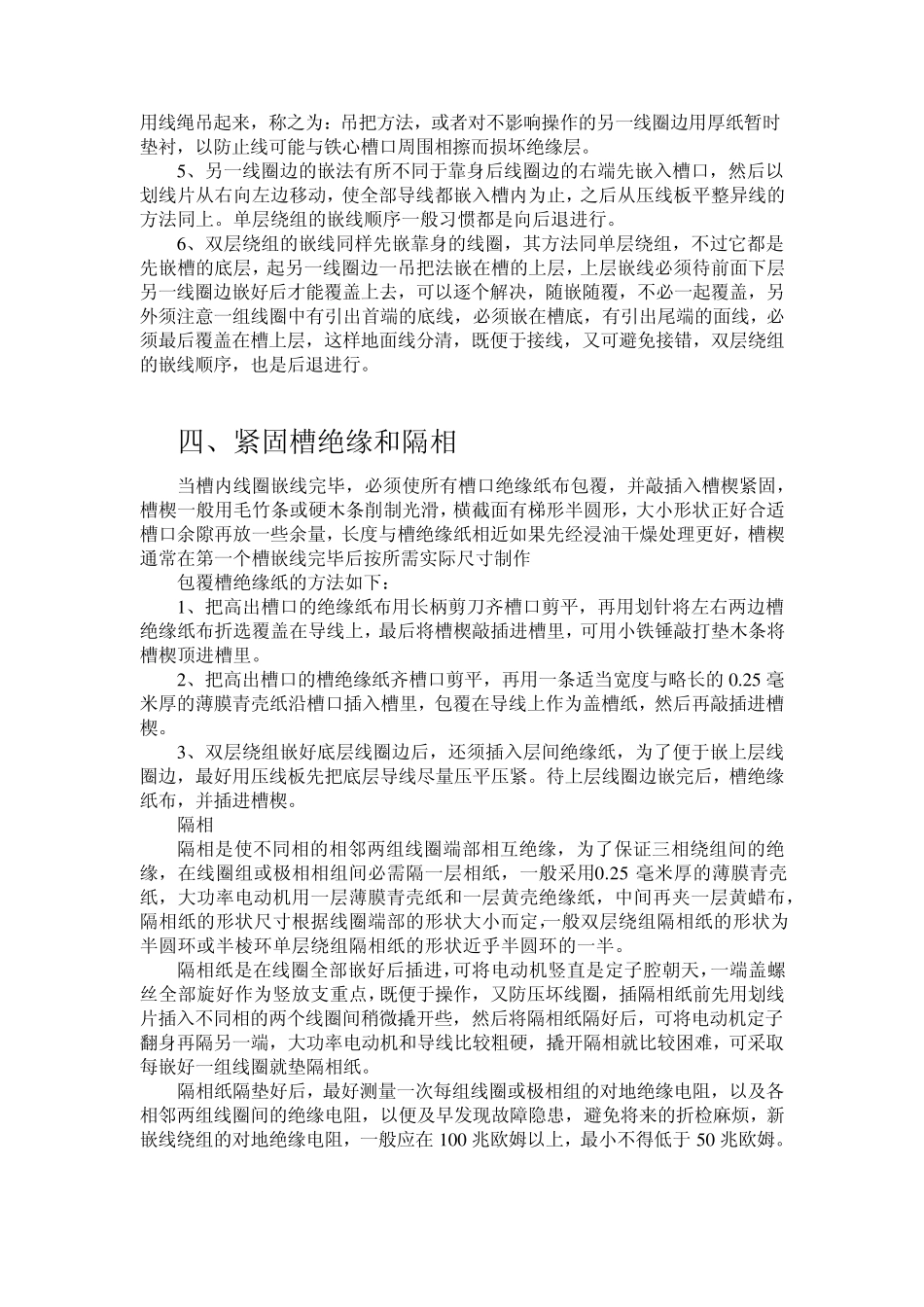

三相异步电动机重绕布线常识 一、绕组修理 1 、放槽绝缘 1 、一般分里外二层,紧贴槽的外层用一层 0 .1 5 毫米厚黄壳绝缘纸,或一层黄蜡布或两者兼用,里层用一层 0 .1 5 毫米厚的薄青壳纸。大功率电动机均采用这些材料。 2 、小功率电动机可只采用一层 0 .2 0 或 0 .2 5 毫米厚的薄膜青壳纸。 3 、最新工艺外层用一层 0 .1 5 -0 .2 5 毫米厚的薄膜青壳纸,里层用聚酯薄膜。 2 、尺寸要求 1 、槽绝缘长度一般使它的两端各伸出槽外 5 -1 0 毫米,功率较大的电动机伸出槽外部分的绝缘纸膜布还应放长尺寸并折选或双层,这样既能使其固定,有能加强槽口两端的绝缘性。 2 、里外层的宽度要求不同,外层的宽度只要使纸布的左右下三面紧贴槽壁,而上面正好比槽口缩进一些即可。里层的宽度则要使纸的三面贴槽壁外,上面要高出槽口约 5 -1 0 毫米,以便嵌线时使导线从高处槽口的两片纸中间滑进去,不致与槽口接触摩擦损坏导线绝缘。 3 、另一种要求里外两层的宽度相同,都只要使纸布的三面紧贴槽壁,上面正好比槽口缩进一些,而在槽口插入两片宽约 2 0 毫米薄膜青壳纸,这两片纸称之为引槽纸,它起到嵌线时引导线滑进槽里的作用,当导线全部嵌好一槽后,可将这两片引槽纸抽出,插入到另一槽口继续使用。 3 、使用要求 微型电动机因定子内径特别小,插放引槽纸嵌线不便,一般采用里层高出槽口的方法,并且所有槽绝缘纸不是一次放好,而是放一槽嵌一槽,嵌好一槽就将高出槽口的绝缘纸沿槽口剪平,包卷后插入槽楔。 在双层绕组中,因每个槽嵌有属于不同线圈组成,不同极相的两线圈边,分上下两层,或以槽口为准,称里外档上下层。先嵌靠槽底的称底层。下层或外档后嵌靠槽各口的称上层,里档。这二层之间必须隔一层绝缘纸,称为层间绝缘纸或隔相绝缘纸。层间绝缘纸通常采用 0 .2 -0 .2 5 毫米厚的薄膜青壳纸宽度要比槽宽大 5 -1 0 毫米,以便折选包住底层导线,使两层导线隔开。纸的长度要求两端各伸出槽外 1 0 -2 0 毫米,以利于隔相绝缘。 二、绕制线圈 三相异步电动机的线圈形状多数为菱形和腰圆形。绕线是必须用原来的旧线圈样品的形状和尺寸制作的绕线模型绕制,又必须在绕线架或绕线机上进行,导线由线盘架拉出,经夹纸板通向绕线架或绕线机,使导线拉紧,最好再用纱头裹住白蜡纸包住导线,既能使导线表面滑润,又便于今后嵌线。 绕制线圈时要求导线在绕线模槽里尽量紧密排列平...
