三相异步电机的建模与仿真

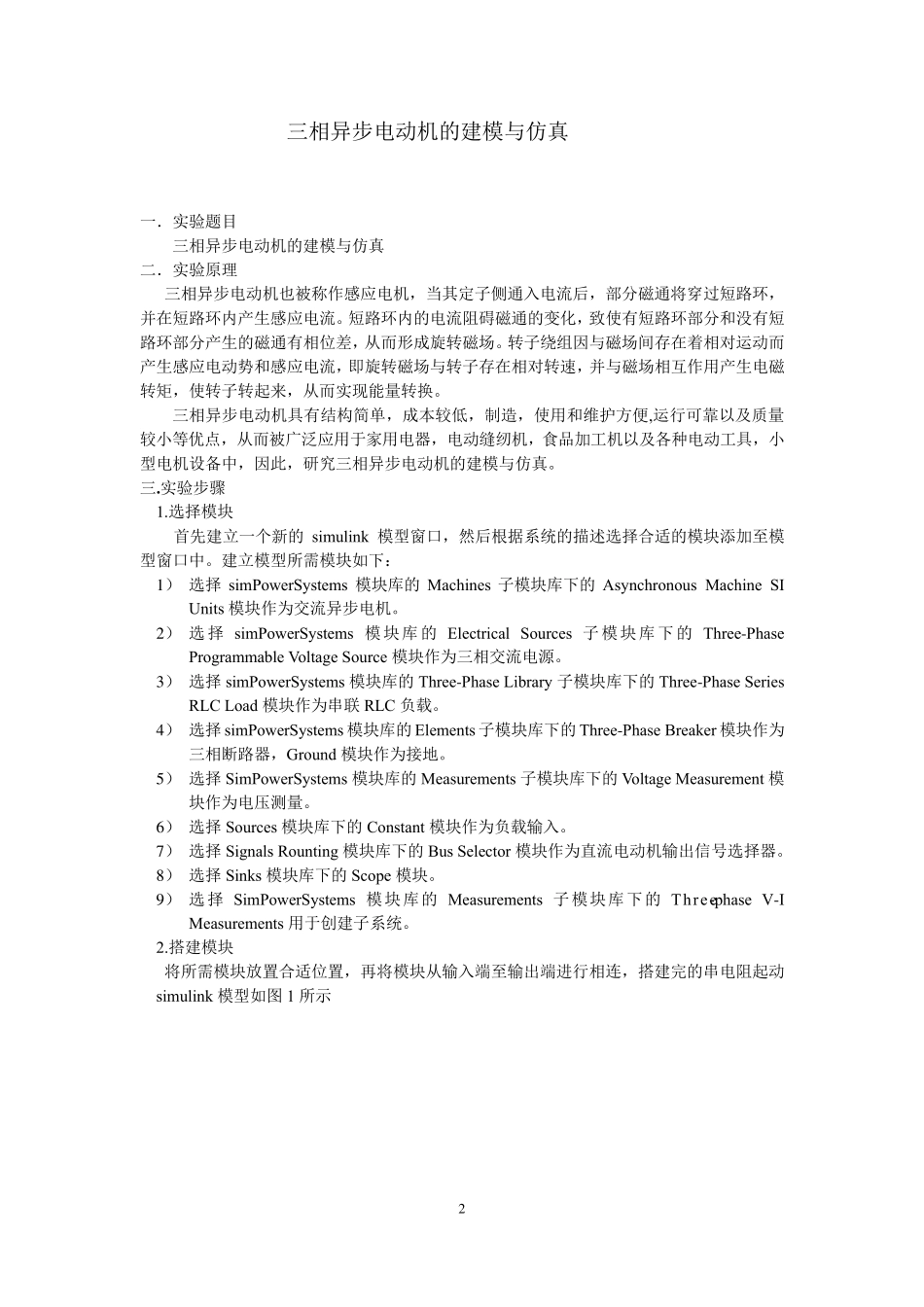

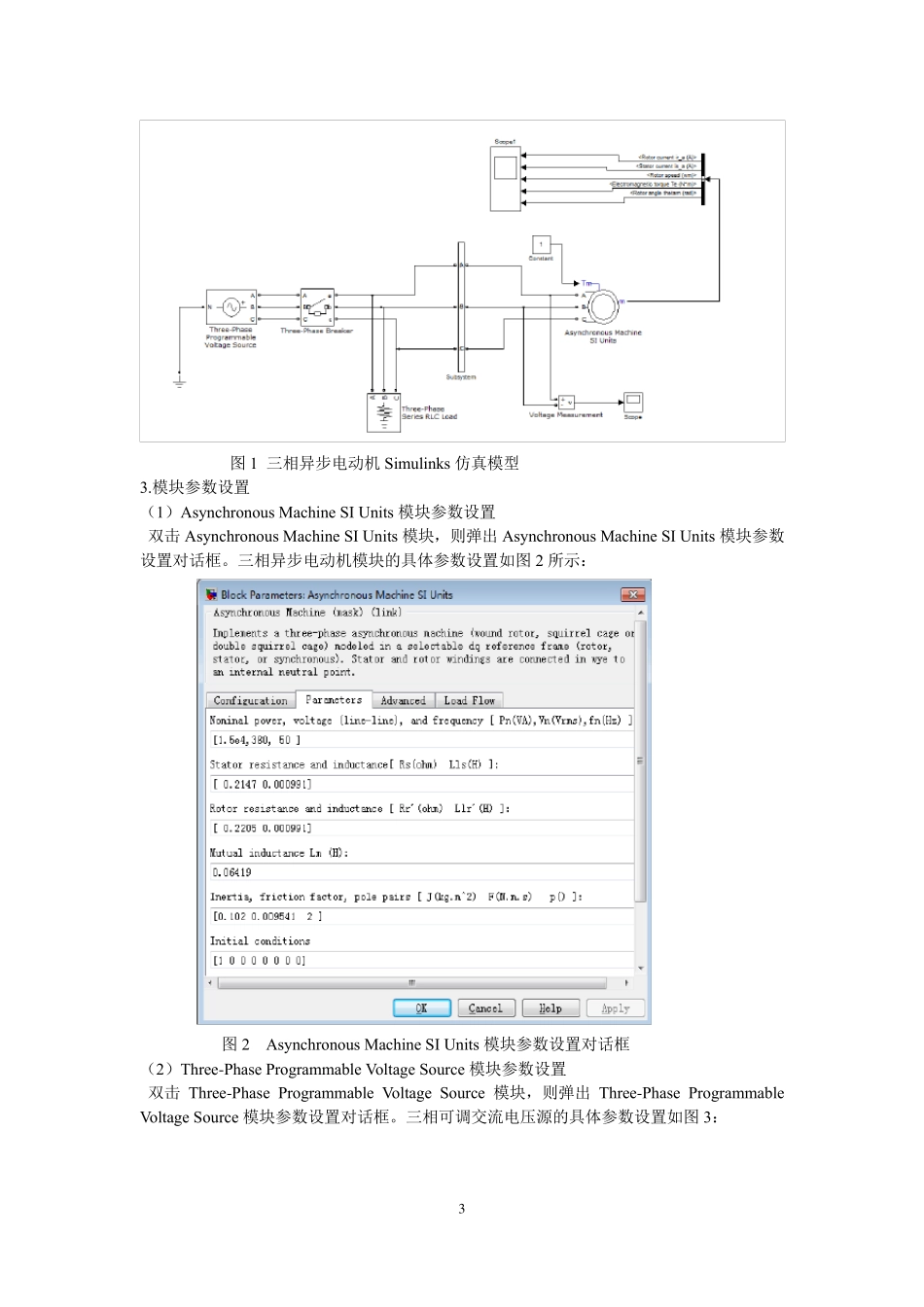

1 电气与电子信息工程学院 《计算机仿真及应用 B》 题 目： 学 号： 姓 名： 班 级： 任课老师： 2 三相异步电动机的建模与仿真 一．实验题目 三相异步电动机的建模与仿真 二．实验原理 三相异步电动机也被称作感应电机，当其定子侧通入电流后，部分磁通将穿过短路环，并在短路环内产生感应电流。短路环内的电流阻碍磁通的变化，致使有短路环部分和没有短路环部分产生的磁通有相位差，从而形成旋转磁场。转子绕组因与磁场间存在着相对运动而产生感应电动势和感应电流，即旋转磁场与转子存在相对转速，并与磁场相互作用产生电磁转矩，使转子转起来，从而实现能量转换。 三相异步电动机具有结构简单，成本较低，制造，使用和维护方便,运行可靠以及质量较小等优点，从而被广泛应用于家用电器，电动缝纫机，食品加工机以及各种电动工具，小型电机设备中，因此，研究三相异步电动机的建模与仿真。 三.实验步骤 1.选择模块 首先建立一个新的simulink 模型窗口，然后根据系统的描述选择合适的模块添加至模型窗口中。建立模型所需模块如下： 1 ） 选择 simPowerSystems 模块库的Machines 子模块库下的Asynchronous Machine SI Units 模块作为交流异步电机。 2 ） 选择 simPowerSystems 模块库的Electrical Sources 子模块库下的Three-Phase Programmable Voltage Source 模块作为三相交流电源。 3 ） 选择 simPowerSystems 模块库的Three-Phase Library子模块库下的Three-Phase Series RLC Load 模块作为串联 RLC 负载。 4 ） 选择 simPowerSystems 模块库的Elements 子模块库下的Three-Phase Breaker 模块作为三相断路器，Ground 模块作为接地。 5 ） 选择 SimPowerSystems 模块库的Measurements 子模块库下的Voltage Measurement 模块作为电压测量。 6 ） 选择 Sources 模块库下的Constant 模块作为负载输入。 7 ） 选择 Signals Rounting 模块库下的Bus Selector 模块作为直流电动机输出信号选择器。 8 ） 选择 Sinks 模块库下的Scope 模块。 9 ） 选择 SimPowerSystems 模块库的Measurements 子模块库下的Three-phase V-I Measurements 用于创建子系统。 2.搭建模块 将所需模块放置合适位置，再将模块从输入端至输出端进行相连，搭建完的串电阻起动simulink 模型如图 1 所示 3 图1 三相异步电动机Simulinks 仿真模型 3.模块参数设置...
