三相桥式PWM逆变电路设计

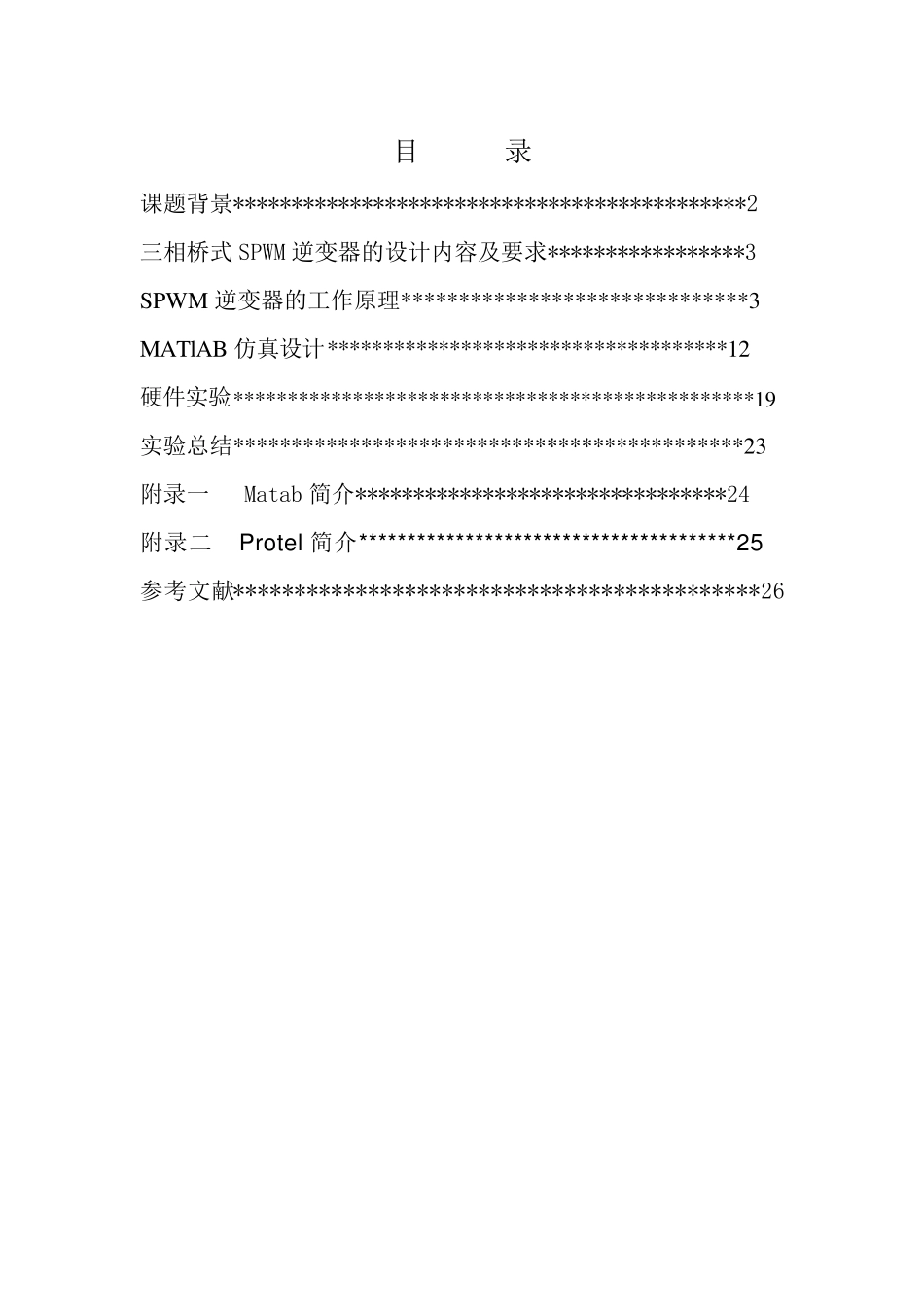

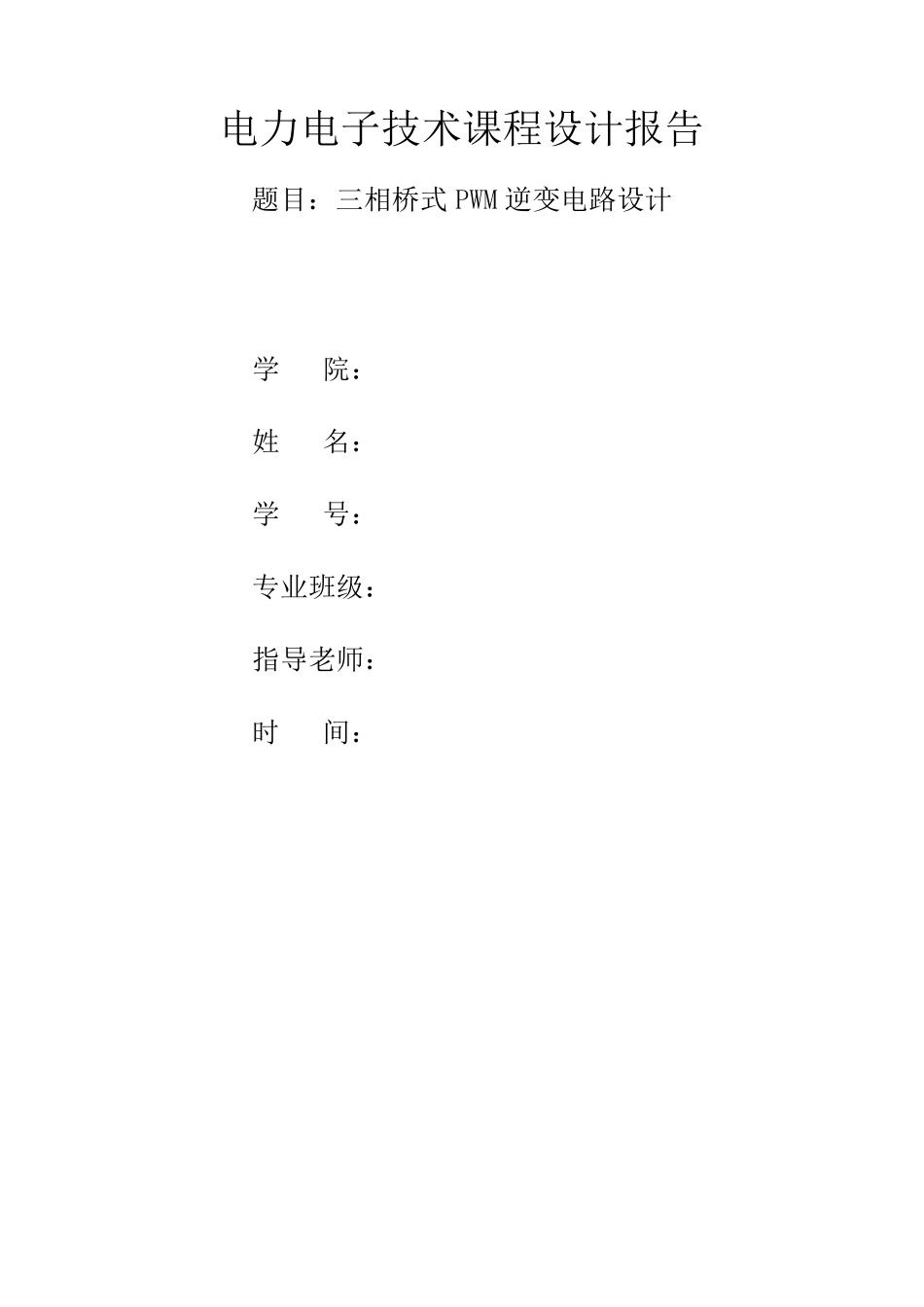

电力电子技术课程设计报告 题目：三相桥式 PWM 逆变电路设计 学 院： 姓 名： 学 号： 专业班级： 指导老师： 时 间： 目 录 课题背景********************************************2 三相桥式SPWM 逆变器的设计内容及要求*****************3 SPWM 逆变器的工作原理******************************3 MATlAB 仿真设计************************************12 硬件实验************************************************19 实验总结********************************************23 附录一 Matab 简介********************************24 附录二 Protel 简介***************************************25 参考文献*******************************************26 三相桥式PWM 逆变电路设计 一、课题背景 正弦逆变电源作为一种可将直流电能有效地转换为交流电能的电能变换装置被广泛地应用于国民经济生产生活中,其中有:针对计算机等重要负载进行断电保护的交流不间断电源 UPS (Uninterruptle Power Supply) ;针对交流异步电动机变频调速控制的变频调速器;针对智能楼宇消防与安防的应急电源 EPS ( Emergence Power Supply) ;针对船舶工业用电的岸电电源 SPS(Shore Power Supply) ;还有针对风力发电、太阳能发电等而开发的特种逆变电源等等.随着控制理论的发展与电力电子器件的不断革新,特别是以绝缘栅极双极型晶体管IGBT( Insulated Gate Bipolar Transistor)为代表的自关断可控型功率半导体器件出现,大大简化了正弦逆变电源的换相问题,为各种PWM 型逆变控制技术的实现提供了新的实现方法,从而进一步简化了正弦逆变系统的结构与控制. 电力电子器件的发展经历了晶闸管（SCR）、可关断晶闸管（GTO）、晶体管（BJT）、绝缘栅晶体管（IGBT）等阶段。目前正向着大容量、高频率、易 驱 动、低 损 耗 、模 块 化、复 合 化方向发展， 与其他 电力电子器件相比 ， IGBT 具 有高可靠 性 、驱动简单 、保护容易 、不用缓 冲 电路和 开关频率高等特点 ， 为了达 到 这 些 高性 能，采 用了许 多 用于集 成 电路的工艺 技术， 如 外 延 技术、离 子注 入 、精 细 光 刻 等。 IGBT 最 大的优 点 是无 论在 导通 状 态 还是短 路状 态 都 可以承 受 电流冲 击 。它 的并联 不成 问题， 由 于本 身 的关断延 迟 很 短 ， 其串 ...
