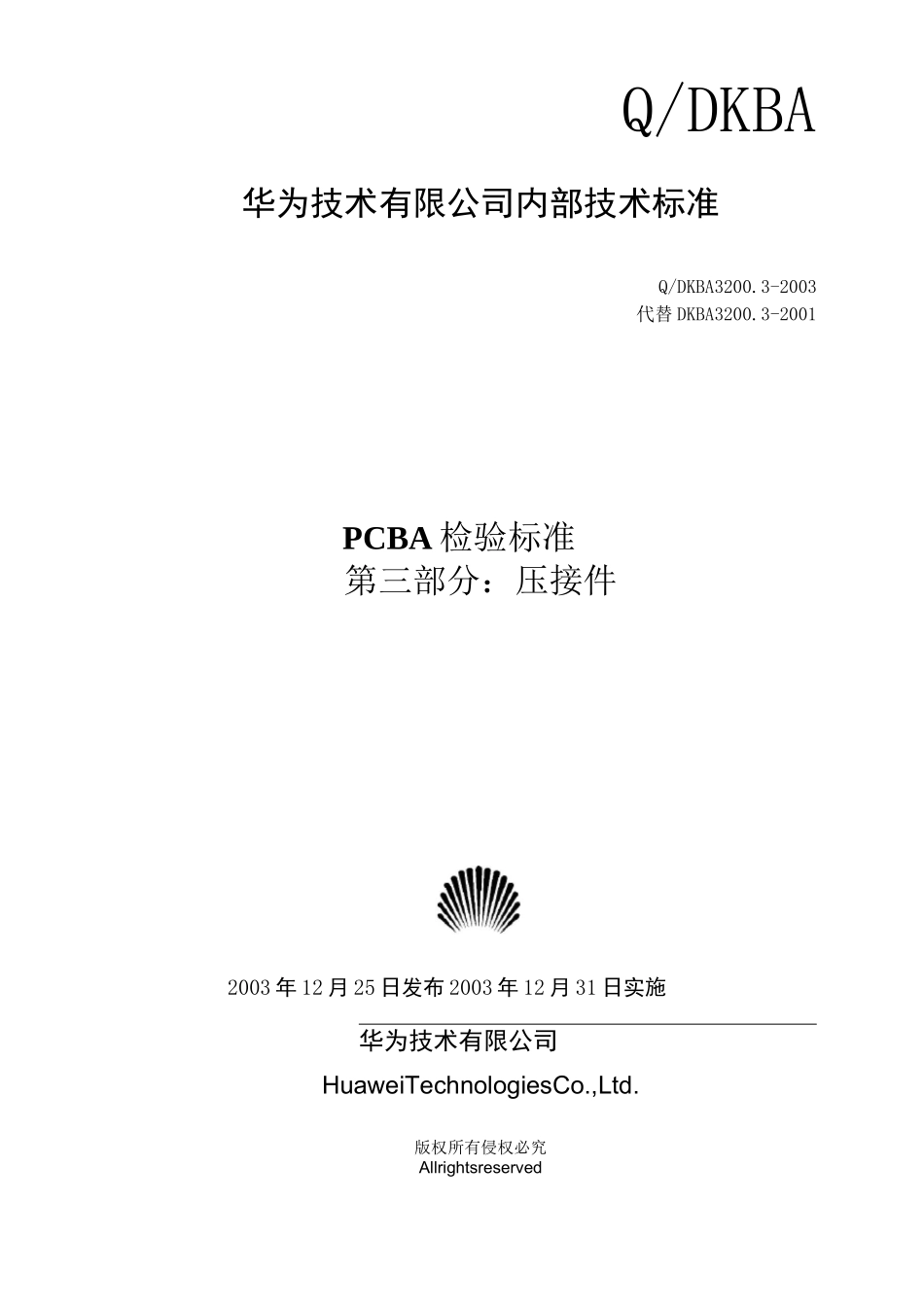

Q/DKBA华为技术有限公司内部技术标准Q/DKBA3200.3-2003代替 DKBA3200.3-2001PCBA 检验标准第三部分：压接件2003 年 12 月 25 日发布 2003 年 12 月 31 日实施华为技术有限公司HuaweiTechnologiesCo.,Ltd.版权所有侵权必究Allrightsreserved前言 41范围和简介 51.1 范围 51.2 关键词 52规范性引用文件 53术语和定义 54检验方法 64.1 检验工具 64.2 检验方式 64.3 检验环境 65检验内容 75.1 元器件外观质量检验和判定的文件依据 75.2 连接器过压的检验 75.3 连接器压接间隙的检验 75.3.1压接间隙 75.3.2倾斜后的间隙 85.4 跪针的检验 95.5 连接器针体的检验 105.5.1损伤 105.5.2弯曲和扭曲 105.5.3针体高度 115.5.4出脚长度 115.5.5锈蚀和氧化 125.5.6少针和断针 125.6 压接器件塑胶壳体的检验 135.6.1变形 135.6.2破损 135.6.3裂纹和裂缝 145.7 多个连接器压接 155.7.1偏移 155.7.2伸出量 155.8 压接护套的外观检验 165.8.1间隙 165.8.2过压 165.8.3方向 165.8.4损伤 165.9 其他 175.9.1PCB 损伤 175.9.2连接器的色差 176参考文献 17图 1 插针示意图 6图 2 连接器过压 7图 3 压接间隙 7图 4 连接器倾斜 8图 5 跪针 9图 6 损伤 10图 7 扭曲和弯曲 10图 8 针体高度 11图 9 出脚长度 11图 10 锈蚀和氧化 12图 11 少针和断针 12图 12 连接器壳体变形 13图 13 裂纹和裂缝 14图 14 多个连接器压接时的偏移 15图 15 多个连接器压接时的伸出量 15图 16 压接护套的间隙 16图 17 压接护套的过压 16、八言本标准的其他系列标准：Q/DKBA3200.1PCBA 检验标准第一部分SMT 焊点；Q/DKBA3200.2PCBA 检验标准第二部分THT 焊点；Q/DKBA3200.4PCBA 检验标准第四部分清洁度；Q/DKBA3200.5PCBA 检验标准第五部分标记；Q/DKBA3200.6PCBA 检验标准第六部分敷形涂层和阻焊膜Q/DKBA3200.7PCBA 检验标准第七部分板材；Q/DKBA3200.8PCBA 检验标准第八部分跨接线；Q/DKBA3200.9PCBA 检验标准第九部分结构件。与对应的国际标准或其他文件的一致性程度：本标准参考 IPC—A—610C 的相关部分内容，结合我司实际制定/修订。标准代替或作废的全部或部分其他文件：本标准完全替代 Q/DKBA3200.3-2001《PCBA 压接件外观检验标准》，该标准作废。与其他标准/规范或文件的关系：本标准上游标准/规范：无本标准下游标准/规范：Q/DKBA3144PCBA 质量...
