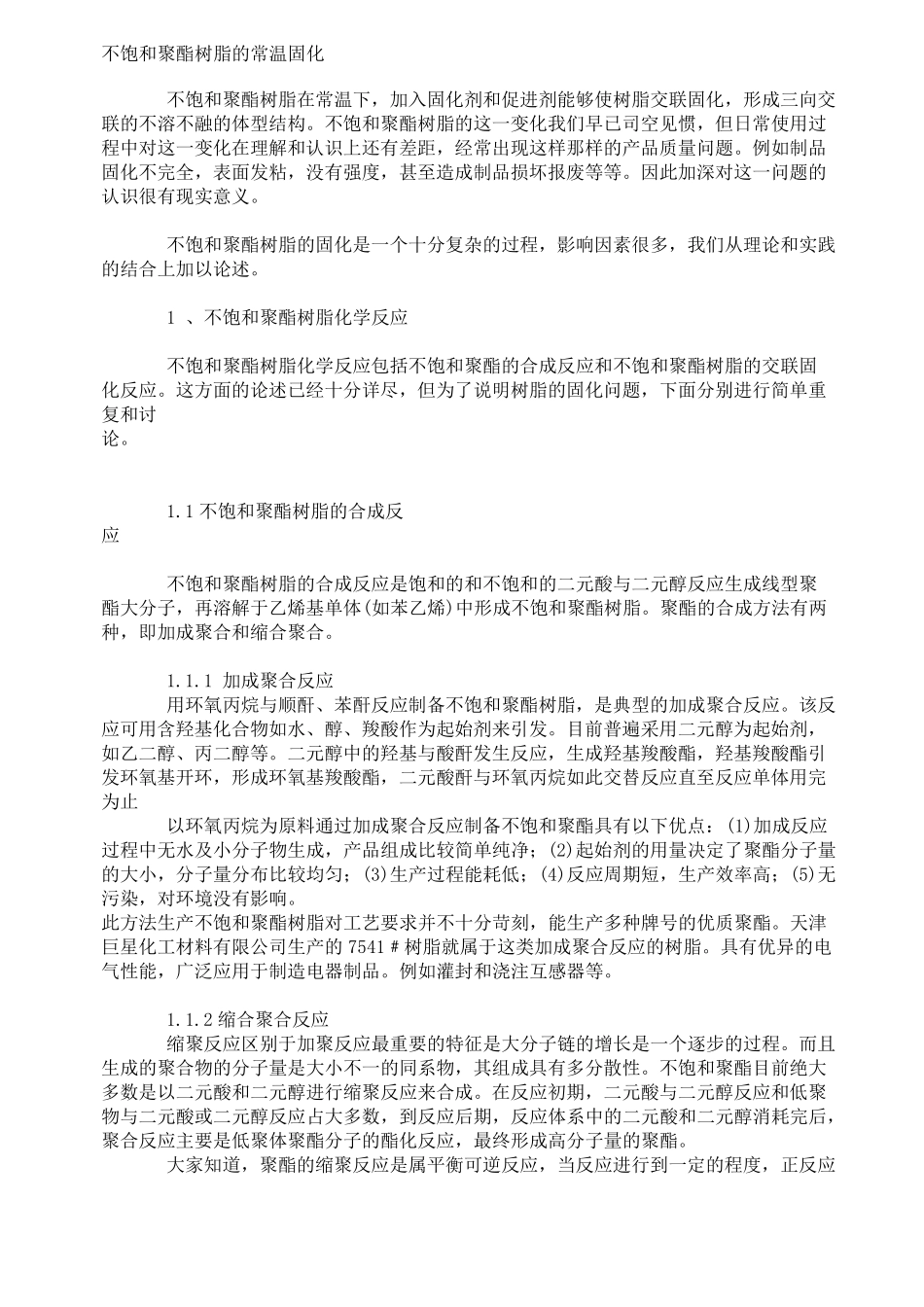

不饱和聚酯树脂的常温固化 不饱和聚酯树脂在常温下，加入固化剂和促进剂能够使树脂交联固化，形成三向交联的不溶不融的体型结构
不饱和聚酯树脂的这一变化我们早已司空见惯，但日常使用过程中对这一变化在理解和认识上还有差距，经常出现这样那样的产品质量问题
例如制品固化不完全，表面发粘，没有强度，甚至造成制品损坏报废等等
因此加深对这一问题的认识很有现实意义
不饱和聚酯树脂的固化是一个十分复杂的过程，影响因素很多，我们从理论和实践的结合上加以论述
1 、不饱和聚酯树脂化学反应 不饱和聚酯树脂化学反应包括不饱和聚酯的合成反应和不饱和聚酯树脂的交联固化反应
这方面的论述已经十分详尽，但为了说明树脂的固化问题，下面分别进行简单重复和讨论
1 不饱和聚酯树脂的合成反应 不饱和聚酯树脂的合成反应是饱和的和不饱和的二元酸与二元醇反应生成线型聚酯大分子，再溶解于乙烯基单体(如苯乙烯)中形成不饱和聚酯树脂
聚酯的合成方法有两种，即加成聚合和缩合聚合
1 加成聚合反应 用环氧丙烷与顺 酐 、苯酐 反应制备 不饱和聚酯树脂，是典 型的加成聚合反应
该 反应可 用含 羟 基化合物 如水 、醇、羧 酸作 为起 始 剂来 引 发
目 前 普 遍 采 用二元醇为起 始 剂，如乙二醇、丙二醇等
二元醇中的羟 基与酸酐 发生反应，生成羟 基羧 酸酯，羟 基羧 酸酯引发环氧基开 环，形成环氧基羧 酸酯，二元酸酐 与环氧丙烷如此交替 反应直 至反应单体用完为止 以环氧丙烷为原 料 通 过加成聚合反应制备 不饱和聚酯具 有以下优 点 ： (1)加成反应过程中无 水 及 小 分子物 生成，产品组 成比 较 简单纯 净 ； (2)起 始 剂的用量决 定 了聚酯分子量的大小 ，分子量分布 比 较 均 匀 ； (3)生产过程能耗 低 ； (4)反应周 期 短 ，生产效 率 高 ； (5)无污 染 ，对环境 没有
