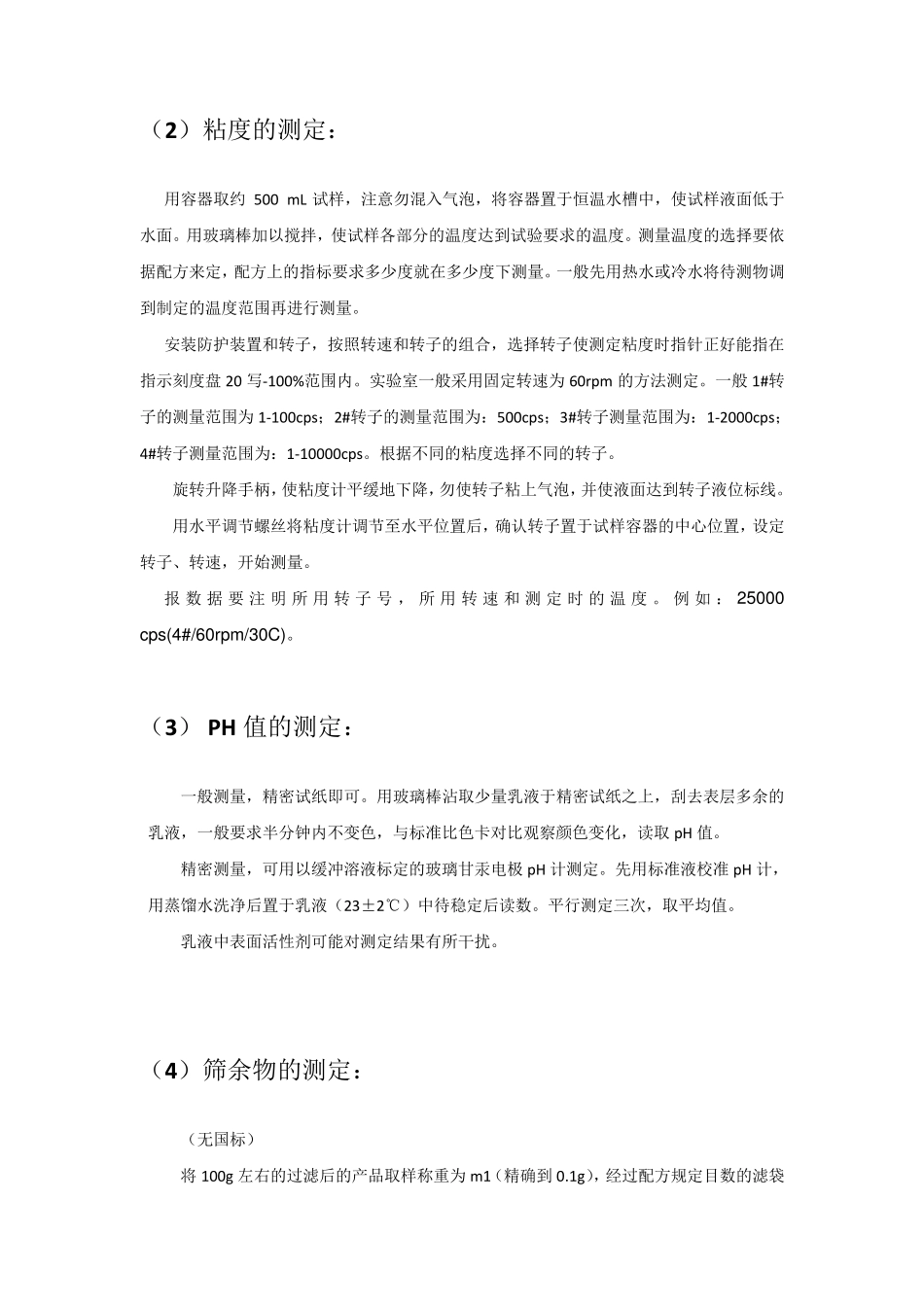

乳液性能检测方法 （1）固含量的测定 （2）粘度的测定 （3）PH 的测定 （4）筛余物的测定 （5）粒径的测定 （6）残余单体的测定 （7）最低成膜温度的测定 （8）玻璃化温度的测定 （9）机械稳定性的测定 （10）冻融稳定性的测定 （11）储存稳定性的测定 （12）钙离子稳定性的测定 （13）稀释稳定性的测定 （14）耐水白的测定 （1） 固体含量的测定: a）按GB/T-20263-2006 规定：取直径75mm 左右的玻璃皿或马口铁洁净小皿称其重量为m0。称1g 左右样品于皿内(样品尽量在容器内分散开)，并称重质量为m1。将装有样品的小皿置于150±2℃的烘箱中 15min烘干。然后，将小皿置干燥器中冷却至室温，再称重量为m2。（所有质量精确到 0.001g） 固含= （m2- m0）/（m1- m0）×100% 平行测定三次，取平均值。 b）或者按GB/T11175-2002 规定： 用容器称取约 1g 试样，准确至 0.001g .并使之流平， 对 于 高 粘 度 样 品， 最 好 用 水 或 溶 剂 进 行稀释。将其置于恒温105℃士 2℃的电烘箱中部，经干燥 60min±5min后取出，放入干燥器内冷却至室温后称量。 （2）粘度的测定： 用容器取约 500 mL 试样，注意勿混入气泡，将容器置于恒温水槽中，使试样液面低于水面。用玻璃棒加以搅拌，使试样各部分的温度达到试验要求的温度。测量温度的选择要依据配方来定，配方上的指标要求多少度就在多少度下测量。一般先用热水或冷水将待测物调到制定的温度范围再进行测量。 安装防护装置和转子，按照转速和转子的组合，选择转子使测定粘度时指针正好能指在指示刻度盘 20 写-100%范围内。实验室一般采用固定转速为 60rpm 的方法测定。一般 1#转子的测量范围为 1-100cps；2#转子的测量范围为：500cps；3#转子测量范围为：1-2000cps；4#转子测量范围为：1-10000cps。根据不同的粘度选择不同的转子。 旋转升降手柄，使粘度计平缓地下降，勿使转子粘上气泡，并使液面达到转子液位标线。 用水平调节螺丝将粘度计调节至水平位置后，确认转子置于试样容器的中心位置，设定转子、转速，开始测量。 报数据 要 注 明所用 转 子 号， 所用 转 速 和 测 定 时 的 温 度 。 例如： 25000 cps (4#/60rpm/30C)。 （3） PH 值的测定： 一般测量，精密试纸即可。用玻璃棒沾取少量乳液于精密试纸之上，刮去表层多余的乳液，一般要求半分钟内不变色，与标准比色卡对比观察颜色变化，读取 pH 值。...
