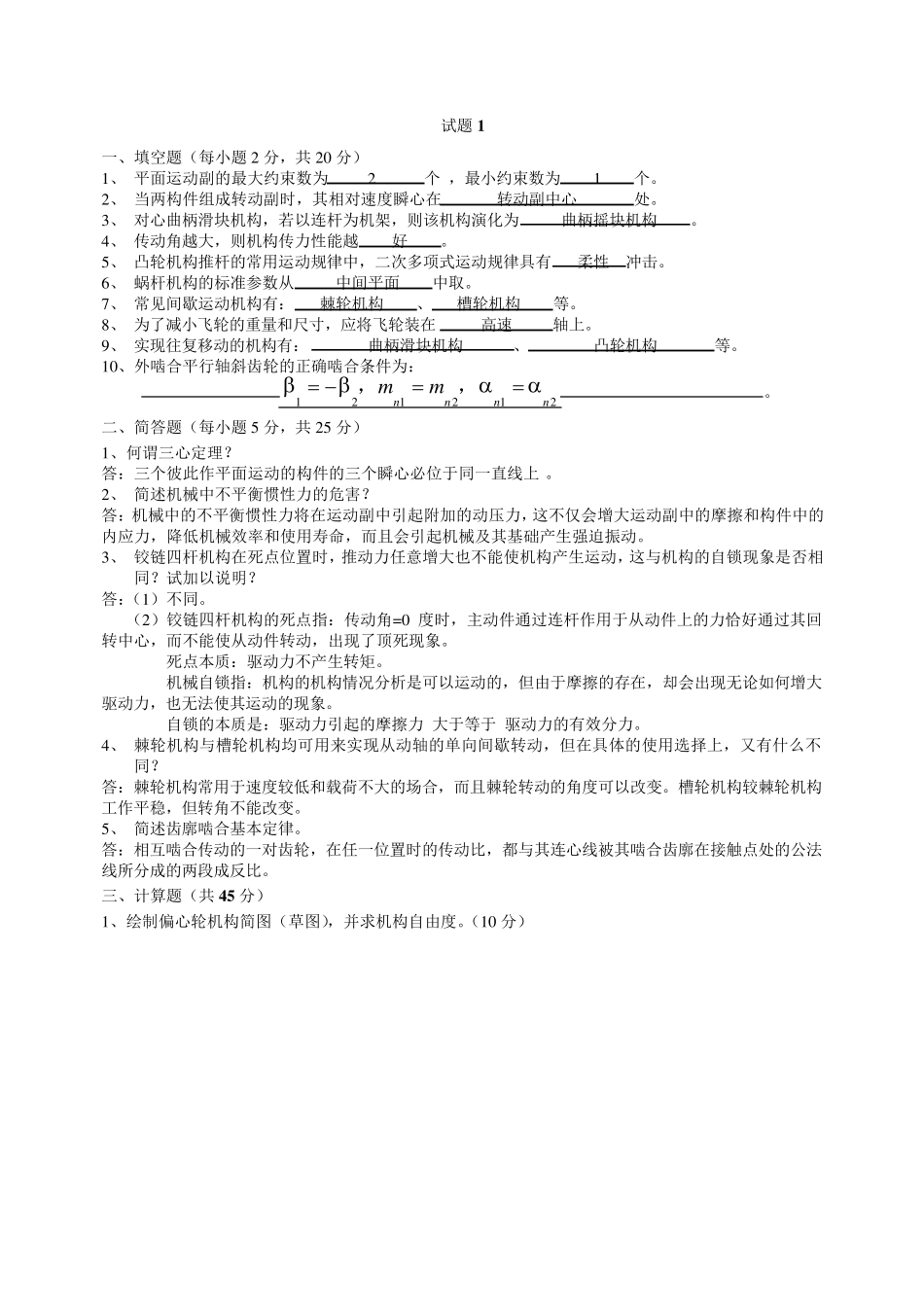

试题1 一、填空题（每小题2 分，共 20 分） 1、 平面运动副的最大约束数为 2 个 ，最小约束数为 1 个。 2、 当两构件组成转动副时，其相对速度瞬心在 转动副中心 处。 3、 对心曲柄滑块机构，若以连杆为机架，则该机构演化为 曲柄摇块机构 。 4、 传动角越大，则机构传力性能越 好 。 5、 凸轮机构推杆的常用运动规律中，二次多项式运动规律具有 柔性 冲击。 6、 蜗杆机构的标准参数从 中间平面 中取。 7、 常见间歇运动机构有： 棘轮机构 、 槽轮机构 等。 8、 为了减小飞轮的重量和尺寸，应将飞轮装在 高速 轴上。 9、 实现往复移动的机构有： 曲柄滑块机构 、 凸轮机构 等。 10、外啮合平行轴斜齿轮的正确啮合条件为： 212121nnnnmm，， 。 二、简答题（每小题5 分，共 25 分） 1、何谓三心定理？ 答：三个彼此作平面运动的构件的三个瞬心必位于同一直线上 。 2、 简述机械中不平衡惯性力的危害？ 答：机械中的不平衡惯性力将在运动副中引起附加的动压力，这不仅会增大运动副中的摩擦和构件中的内应力，降低机械效率和使用寿命，而且会引起机械及其基础产生强迫振动。 3、 铰链四杆机构在死点位置时，推动力任意增大也不能使机构产生运动，这与机构的自锁现象是否相同？试加以说明？ 答：（1）不同。 （2）铰链四杆机构的死点指：传动角=0 度时，主动件通过连杆作用于从动件上的力恰好通过其回转中心，而不能使从动件转动，出现了顶死现象。 死点本质：驱动力不产生转矩。 机械自锁指：机构的机构情况分析是可以运动的，但由于摩擦的存在，却会出现无论如何增大驱动力，也无法使其运动的现象。 自锁的本质是：驱动力引起的摩擦力 大于等于 驱动力的有效分力。 4、 棘轮机构与槽轮机构均可用来实现从动轴的单向间歇转动，但在具体的使用选择上，又有什么不同？ 答：棘轮机构常用于速度较低和载荷不大的场合，而且棘轮转动的角度可以改变。槽轮机构较棘轮机构工作平稳，但转角不能改变。 5、 简述齿廓啮合基本定律。 答：相互啮合传动的一对齿轮，在任一位置时的传动比，都与其连心线被其啮合齿廓在接触点处的公法线所分成的两段成反比。 三、计算题（共 4 5 分） 1、绘制偏心轮机构简图（草图），并求机构自由度。（10 分） 其中A、B、C 处各有一个转动副；A 处有一个移动副；即0',0,4,3Fppnhl ；所以该机构自由度为： 1004233...
