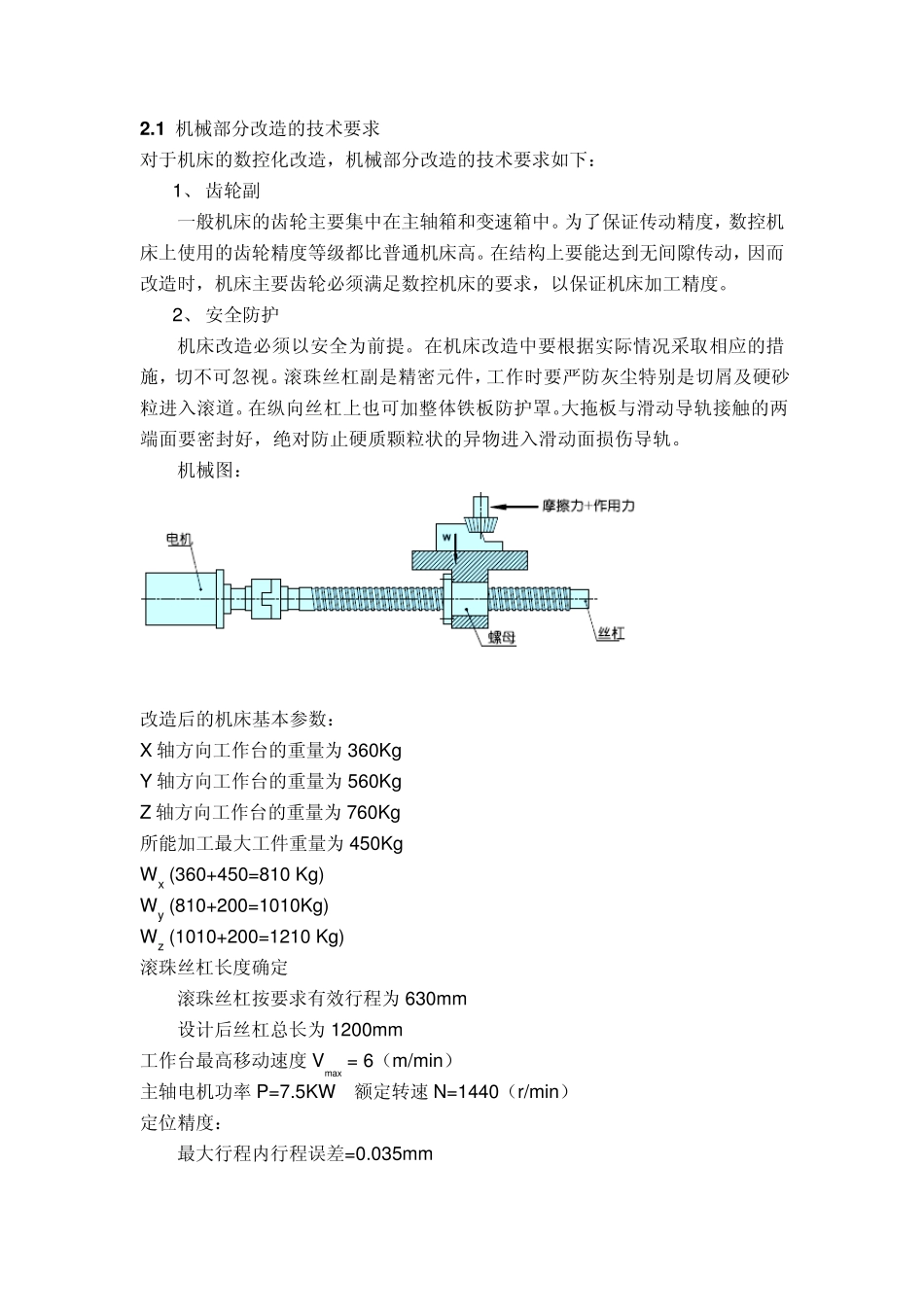

1 机械部分改造的技术要求 对于机床的数控化改造，机械部分改造的技术要求如下： 1、 齿轮副 一般机床的齿轮主要集中在主轴箱和变速箱中
为了保证传动精度，数控机床上使用的齿轮精度等级都比普通机床高
在结构上要能达到无间隙传动，因而改造时，机床主要齿轮必须满足数控机床的要求，以保证机床加工精度
2、 安全防护 机床改造必须以安全为前提
在机床改造中要根据实际情况采取相应的措施，切不可忽视
滚珠丝杠副是精密元件，工作时要严防灰尘特别是切屑及硬砂粒进入滚道
在纵向丝杠上也可加整体铁板防护罩
大拖板与滑动导轨接触的两端面要密封好，绝对防止硬质颗粒状的异物进入滑动面损伤导轨
机械图： 改造后的机床基本参数： X 轴方向工作台的重量为 360Kg Y 轴方向工作台的重量为 560Kg Z 轴方向工作台的重量为 760Kg 所能加工最大工件重量为 450Kg Wx (360+450=810 Kg) Wy (810+200=1010Kg) Wz (1010+200=1210 Kg) 滚珠丝杠长度确定 滚珠丝杠按要求有效行程为 630mm 设计后丝杠总长为 1200mm 工作台最高移动速度 Vmax = 6（m/min） 主轴电机功率 P=7
5KW 额定转速 N=1440（r/min） 定位精度： 最大行程内行程误差=0
035mm 失位量=0
045mm 滚珠丝杠的支持方式为（固定----支持） 滚珠丝杠的选择 设工作台快移速度为Vmax=6m/min 伺服电机转速Nmax=3000r/min 2mm 30006000 NVPmaxmaxh 式中，Ph——丝杠导程 此处为了安全考虑Ph 取8mm X 轴进给系统的设计计算 切削力计算 最大切削功率 PPQ 式中，PQ——主电动机功率 η——主传动系统的总效率，一般为0
85，这里取η=0
8 6Kg 8
