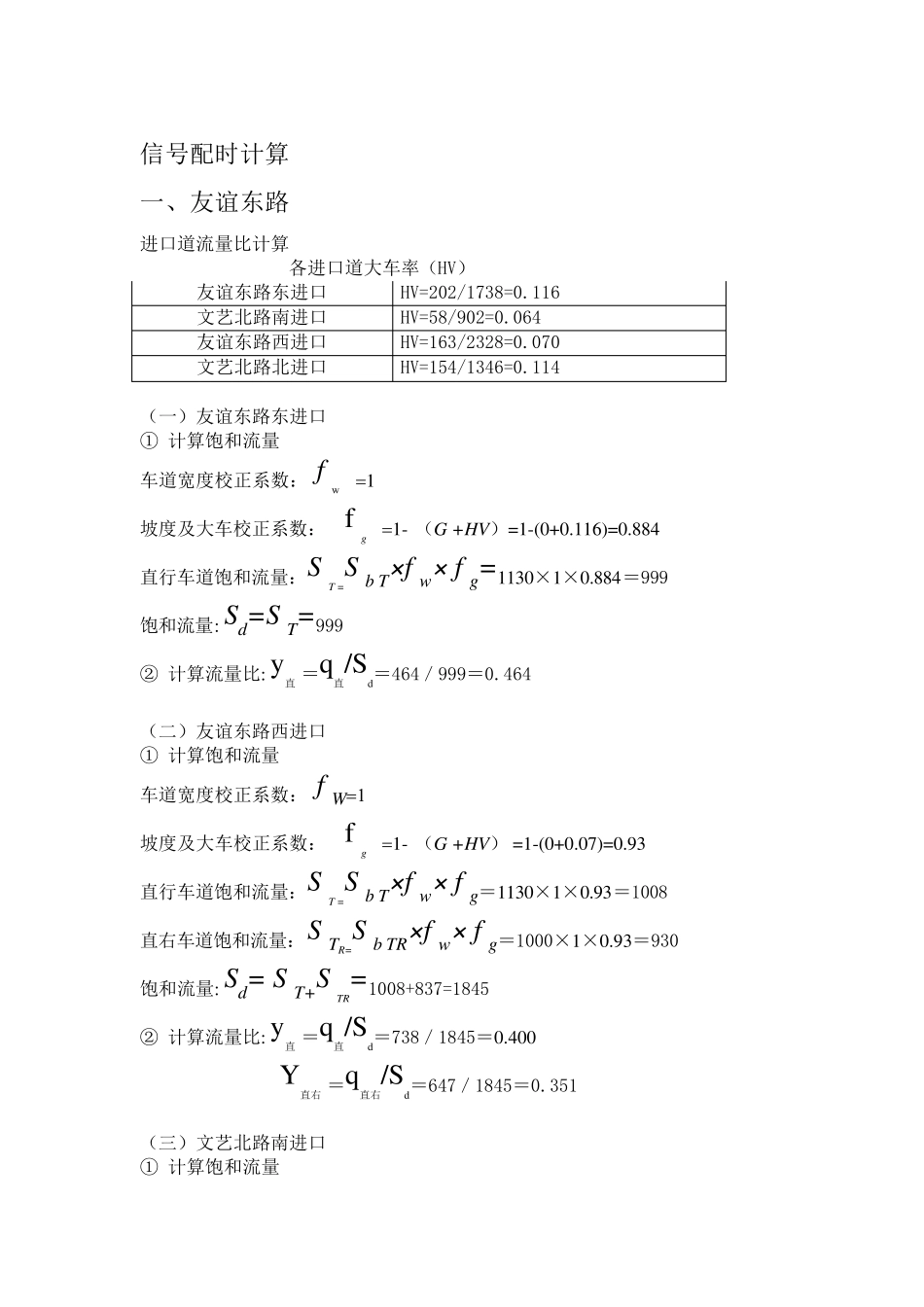

信号配时计算_第1页
1/13

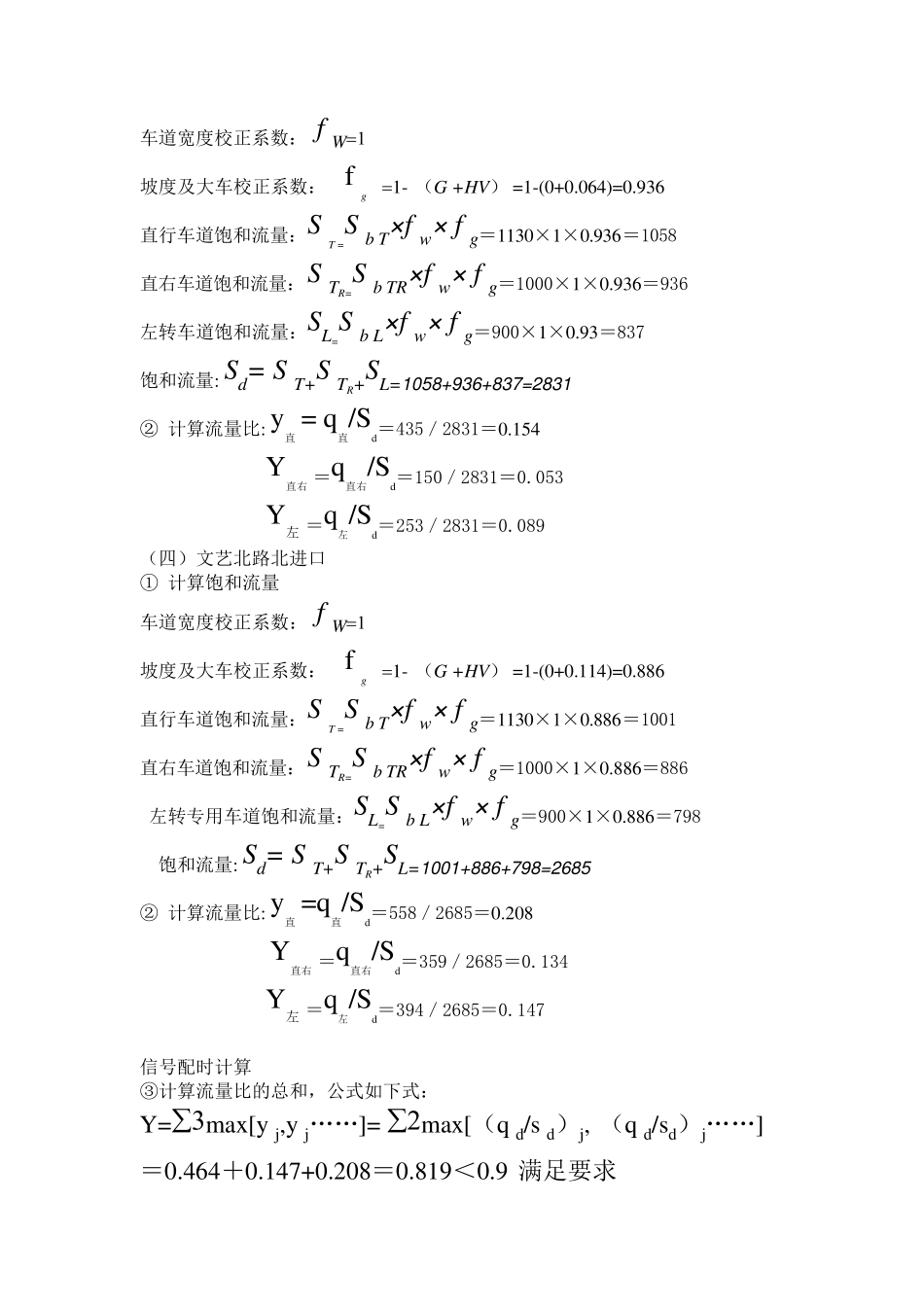

信号配时计算_第2页
2/13

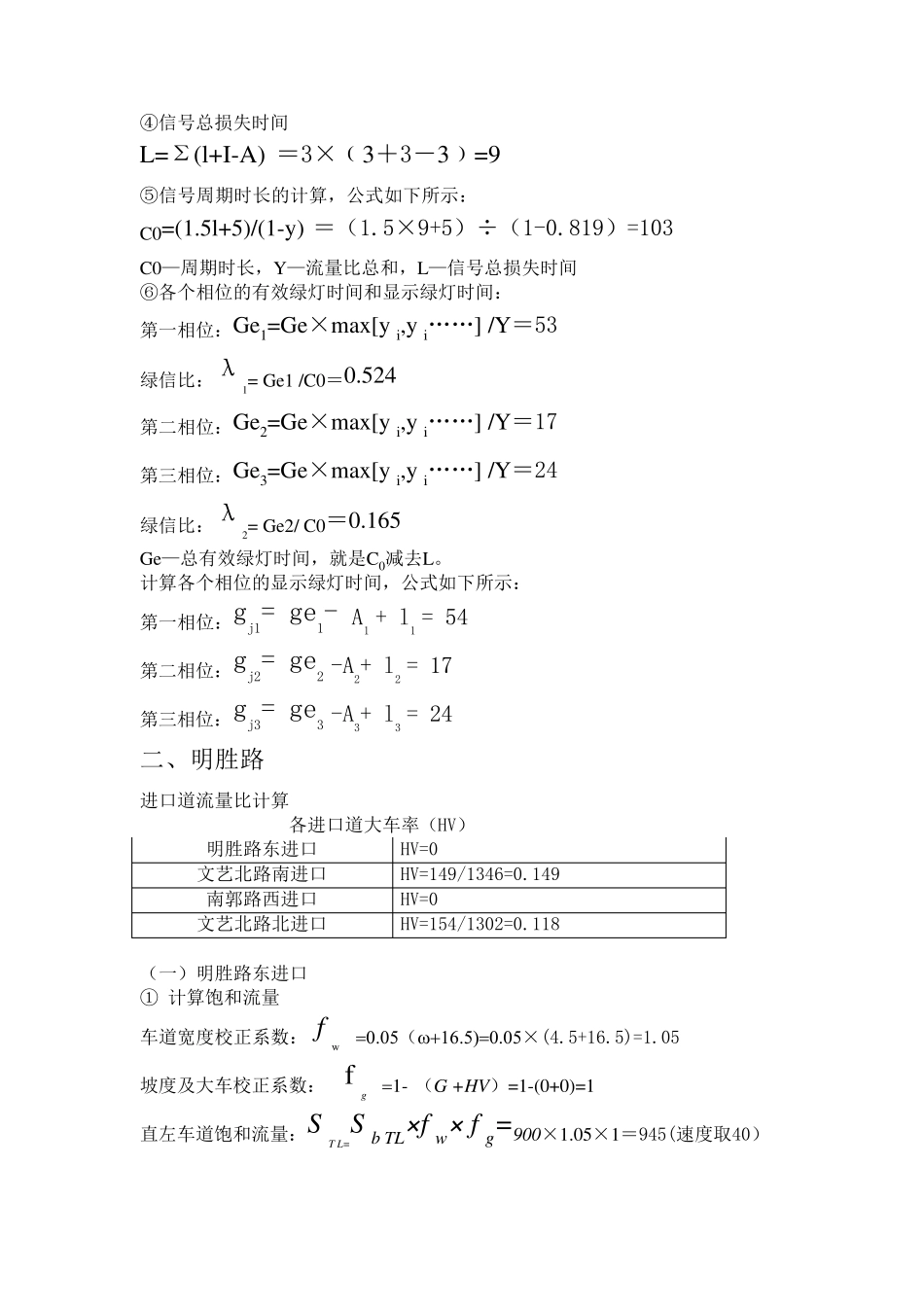

信号配时计算_第3页
3/13
信号配时计算 一、友谊东路 进口道流量比计算 各进口道大车率(HV) 友谊东路东进口 HV=202/1738=0.116 文艺北路南进口 HV=58/902=0.064 友谊东路西进口 HV=163/2328=0.070 文艺北路北进口 HV=154/1346=0.114 (一)友谊东路东进口 ① 计算饱和流量 车道宽度校正系数: f w 1坡度及大车校正系数: f g 1- (G +HV)=1-(0+0.116)=0.884 直行车道饱和流量:S T =S b T×f w× f g=1130×1×0.884=999 饱和流量: Sd=S T=999 ② 计算流量比: y直 =q直/Sd=464/999=0.464 (二)友谊东路西进口 ① 计算饱和流量 车道宽度校正系数: f W坡度及大车校正系数: f g 1- (G +HV)=1-(0+0.07)=0.93 直行车道饱和流量:S T =S b T×f w× f g=1130×1×0.93=1008 直右车道饱和流量:S TR=S b TR×f w× f g=1000×1×0.93=930 饱和流量: Sd= S T+S TR=1008+837=1845 ② 计算流量比: y直 =q直/Sd=738/1845=0.400 Y直右 =q直右/Sd=647/1845=0.351 (三)文艺北路南进口 ① 计算饱和流量 车道宽度校正系数: f W坡度及大车校正系数: f g 1- (G +HV)=1-(0+0.064)=0.936 直行车道饱和流量:S T =S b T×f w× f g=1130×1×0.936=1058 直右车道饱和流量:S TR=S b TR×f w× f g=1000×1×0.936=936 左转车道饱和流量:SL=S b L×f w× f g=900×1×0.93=837 饱和流量: Sd= S T+S TR+SL=1058+936+837=2831 ② 计算流量比: y直 = q直/Sd=435/2831=0.154 Y直右 =q直右/Sd=150/2831=0.053 Y左 =q左/Sd=253/2831=0.089 (四)文艺北路北进口 ① 计算饱和流量 车道宽度校正系数: f W坡度及大车校正系数: f g 1- (G +HV)=1-(0+0.114)=0.886 直行车道饱和流量:S T =S b T×f w× f g=1130×1×0.886=1001 直右车道饱和流量:S TR=S b TR×f w× f g=1000×1×0.886=886 左转专用车道饱和流量:SL=S b L×f w× f g=900×1×0.886=798 饱和流量: Sd= S T+S TR+SL=1001+886+798=2685 ② 计算流量比: y直 =q直/Sd=558/2685=0.208 Y直右 =q直右/Sd=359/2685=0.134 Y左 =q左/Sd=394/2685=0.147 信号配时计算 ③计算流量比的总和,公式如下式: Y=max[y j,y j……]= max[(q d/s d)...
