先导式双向电磁阀的结构和原理

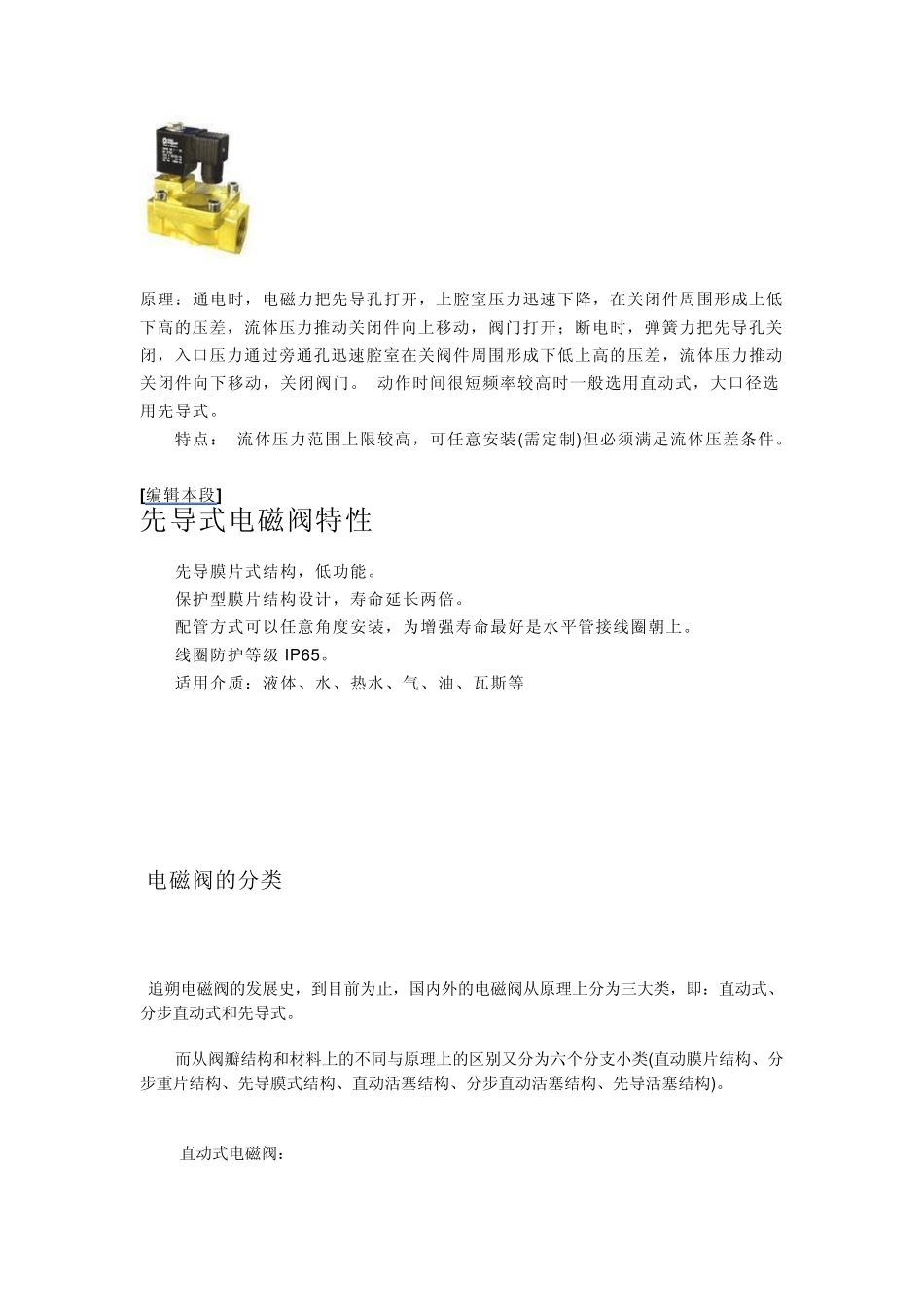

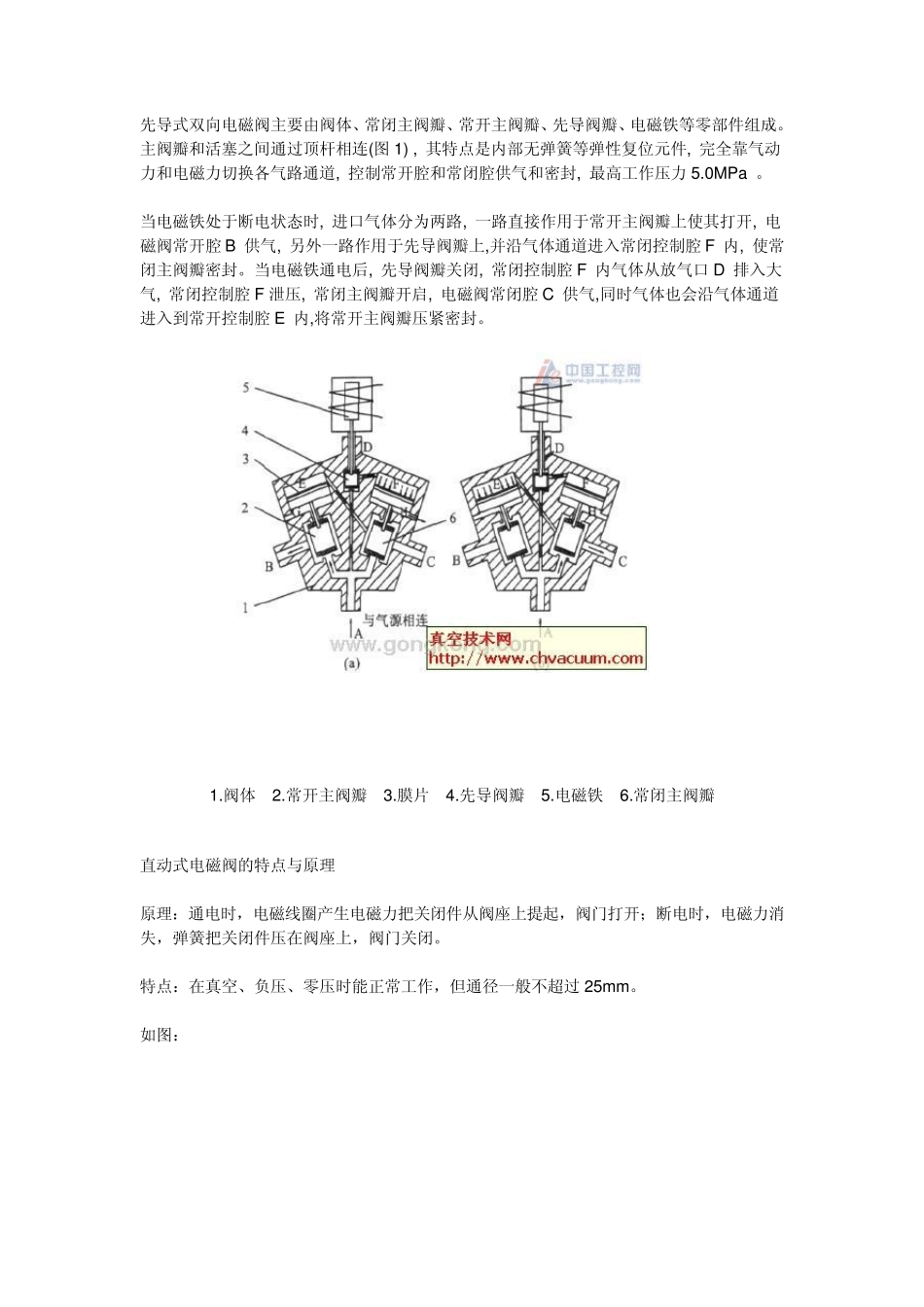

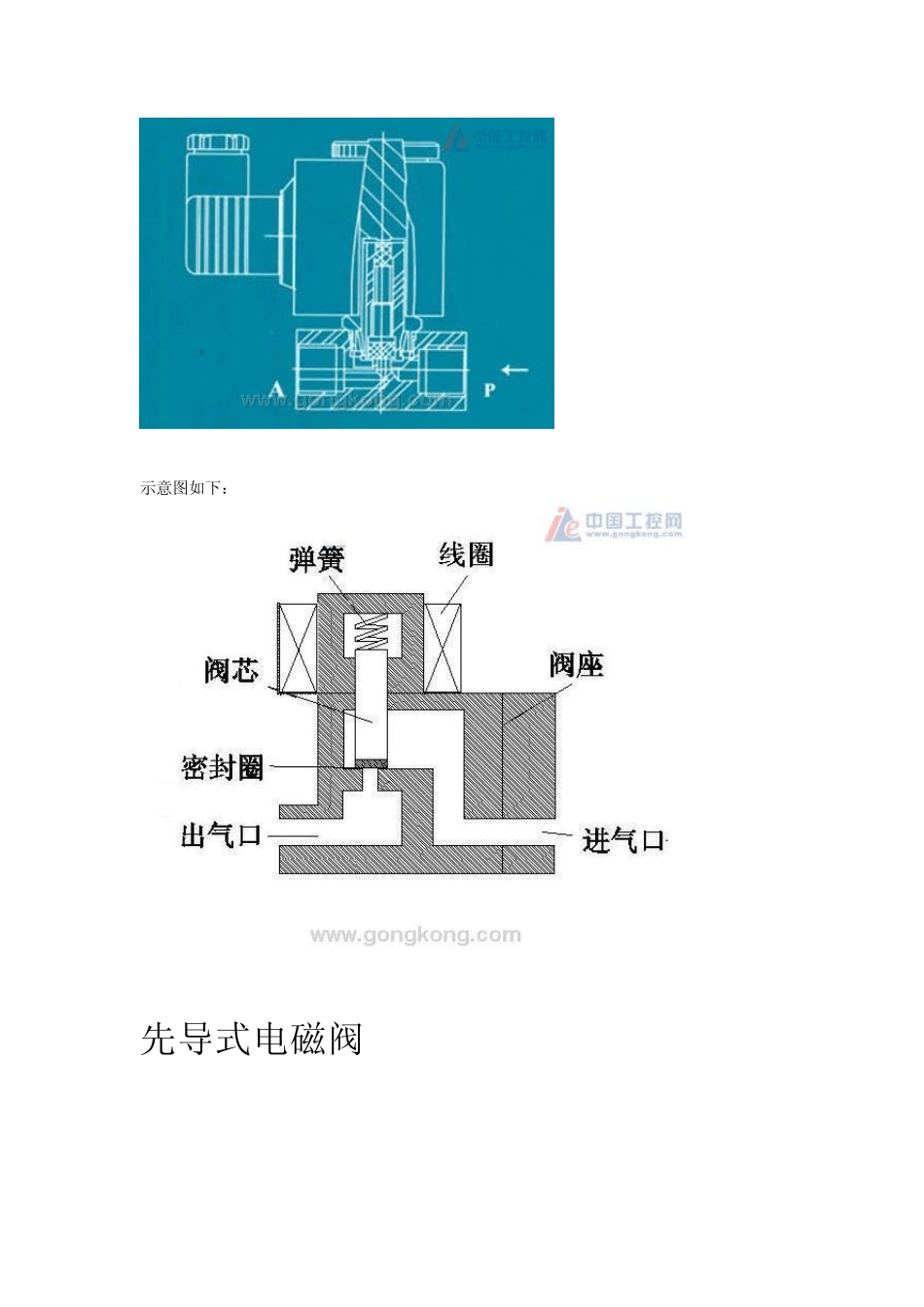

先导式双向电磁阀主要由阀体、常闭主阀瓣、常开主阀瓣、先导阀瓣、电磁铁等零部件组成。主阀瓣和活塞之间通过顶杆相连(图 1) , 其特点是内部无弹簧等弹性复位元件, 完全靠气动力和电磁力切换各气路通道, 控制常开腔和常闭腔供气和密封, 最高工作压力 5.0MPa 。 当电磁铁处于断电状态时, 进口气体分为两路, 一路直接作用于常开主阀瓣上使其打开, 电磁阀常开腔 B 供气, 另外一路作用于先导阀瓣上,并沿气体通道进入常闭控制腔 F 内, 使常闭主阀瓣密封。当电磁铁通电后, 先导阀瓣关闭, 常闭控制腔 F 内气体从放气口 D 排入大气, 常闭控制腔 F 泄压, 常闭主阀瓣开启, 电磁阀常闭腔 C 供气,同时气体也会沿气体通道进入到常开控制腔 E 内,将常开主阀瓣压紧密封。 1.阀体 2.常开主阀瓣 3.膜片 4.先导阀瓣 5.电磁铁 6.常闭主阀瓣 直动式电磁阀的特点与原理 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作，但通径一般不超过 25m m 。 如图： 示意图如下： 先导式电磁阀 原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。 动作时间很短频率较高时一般选用直动式，大口径选用先导式。 特点： 流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。 [编辑本段] 先导式电磁阀特性 先导膜片式结构，低功能。 保护型膜片结构设计，寿命延长两倍。 配管方式可以任意角度安装，为增强寿命最好是水平管接线圈朝上。 线圈防护等级 IP 65。 适用介质：液体、水、热水、气、油、瓦斯等 电磁阀的分类 追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类，即：直动式、分步直动式和先导式。 而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。 直动式电磁阀： 原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。 特点：在真空、负压、零压时能正常工作...
