公路工程质量检验评定标准JTGF8012017(隧道部分)

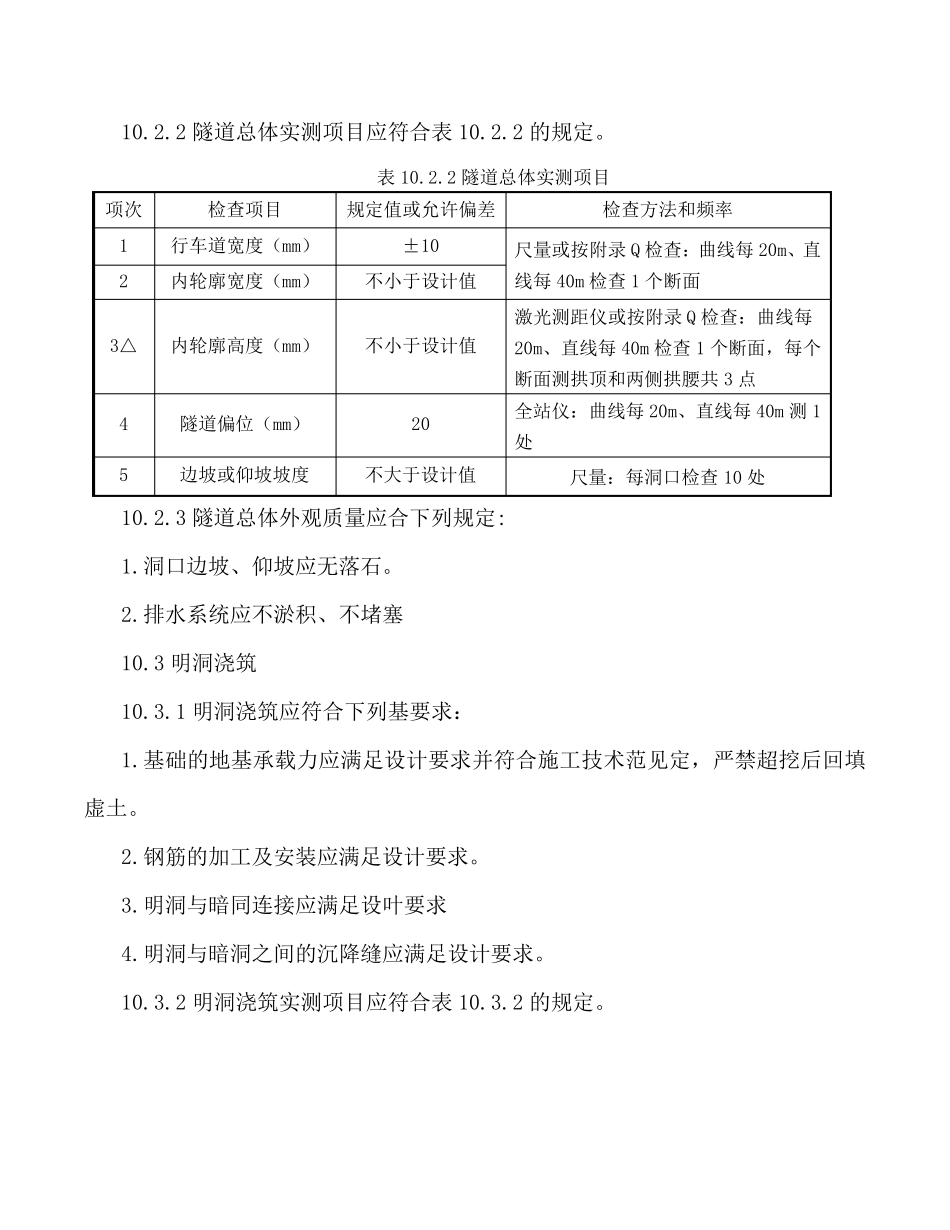

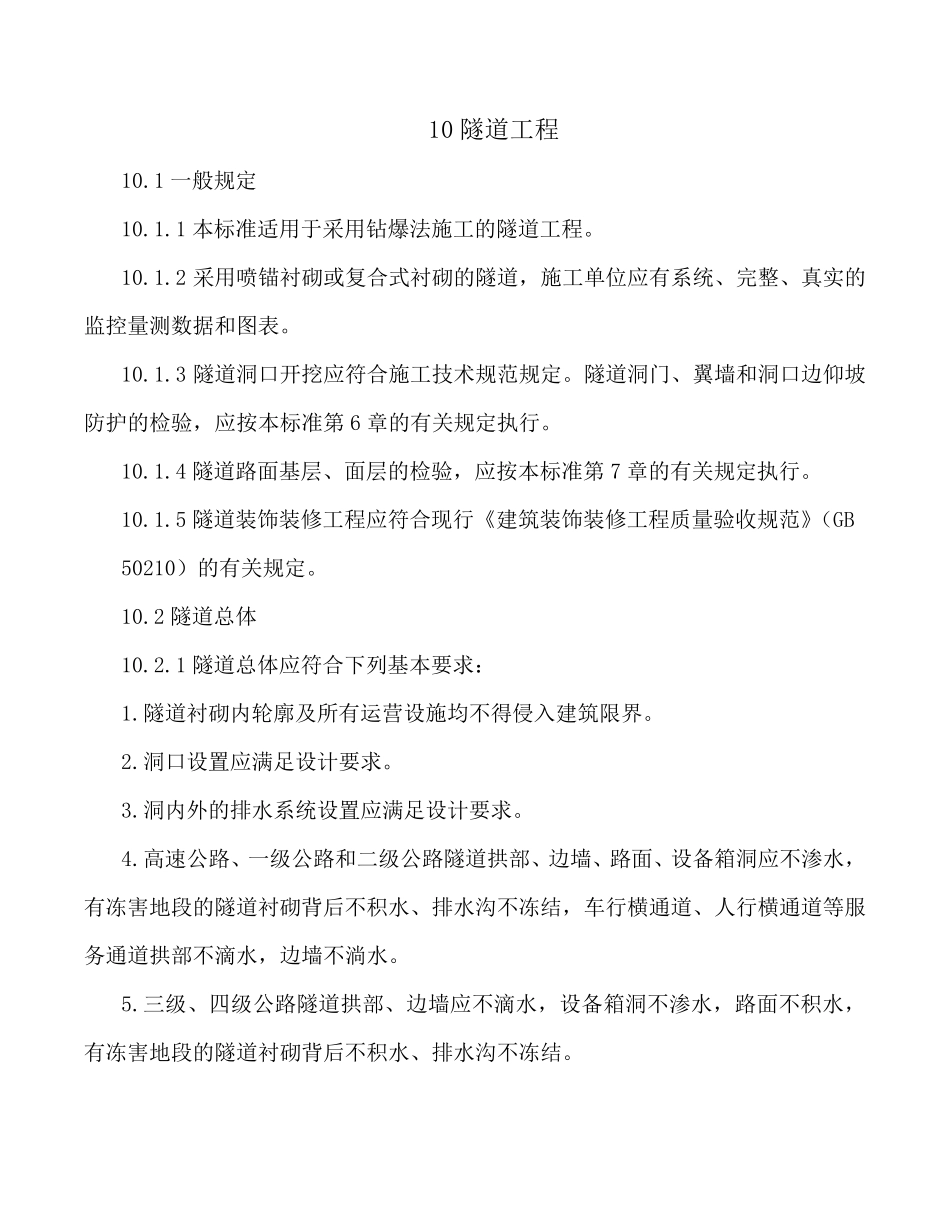

10 隧道工程 10.1 一般规定 10.1.1 本标准适用于采用钻爆法施工的隧道工程。 10.1.2 采用喷锚衬砌或复合式衬砌的隧道，施工单位应有系统、完整、真实的监控量测数据和图表。 10.1.3 隧道洞口开挖应符合施工技术规范规定。隧道洞门、翼墙和洞口边仰坡防护的检验，应按本标准第 6 章的有关规定执行。 10.1.4 隧道路面基层、面层的检验，应按本标准第 7 章的有关规定执行。 10.1.5 隧道装饰装修工程应符合现行《建筑装饰装修工程质量验收规范》（GB 50210）的有关规定。 10.2 隧道总体 10.2.1 隧道总体应符合下列基本要求： 1.隧道衬砌内轮廓及所有运营设施均不得侵入建筑限界。 2.洞口设置应满足设计要求。 3.洞内外的排水系统设置应满足设计要求。 4.高速公路、一级公路和二级公路隧道拱部、边墙、路面、设备箱洞应不渗水，有冻害地段的隧道衬砌背后不积水、排水沟不冻结，车行横通道、人行横通道等服务通道拱部不滴水，边墙不淌水。 5.三级、四级公路隧道拱部、边墙应不滴水，设备箱洞不渗水，路面不积水，有冻害地段的隧道衬砌背后不积水、排水沟不冻结。 10.2.2 隧道总体实测项目应符合表10.2.2 的规定。 表10.2.2 隧道总体实测项目 项次 检查项目 规定值或允许偏差 检查方法和频率 1 行车道宽度（mm） ±10 尺量或按附录 Q 检查：曲线每 20m、直线每 40m 检查1 个断面 2 内轮廓宽度（mm） 不小于设计值 3△ 内轮廓高度（mm） 不小于设计值 激光测距仪或按附录 Q 检查：曲线每20m、直线每 40m 检查1 个断面，每个断面测拱顶和两侧拱腰共 3 点 4 隧道偏位（mm） 20 全站仪：曲线每 20m、直线每 40m 测1处 5 边坡或仰坡坡度 不大于设计值 尺量：每洞口检查10 处 10.2.3 隧道总体外观质量应合下列规定: 1.洞口边坡、仰坡应无落石。 2.排水系统应不淤积、不堵塞 10.3 明洞浇筑 10.3.1 明洞浇筑应符合下列基要求： 1.基础的地基承载力应满足设计要求并符合施工技术范见定，严禁超挖后回填虚土。 2.钢筋的加工及安装应满足设计要求。 3.明洞与暗同连接应满足设叶要求 4.明洞与暗洞之间的沉降缝应满足设计要求。 10.3.2 明洞浇筑实测项目应符合表10.3.2 的规定。 表 10.3.2 明 洞 浇 筑 实 测 项 目 项 次 检 查 项 目 规 定 值 或 允 许 偏 差 检 查 方 法 和 频 率 1△ 混 凝 土 强 度 （ MPa） 在 合 格 标 准...
